华为HCIA学习笔记：QOS典型配置，配置基于 VLAN 限速示例

通过基于VLAN限速和DSCP标记等手段，可以实现对不同业务流量的优先级管理和带宽分配。这种技术可以防止某个VLAN内的流量占用过多的网络资源，从而影响其他VLAN的正常通信。

应用场景

• 防止某些用户或应用占用过多带宽。
• 确保关键业务（如视频会议、VoIP电话）获得足够的带宽。
• 在企业网络中为不同部门分配独立的带宽资源。

常见的服务类别包括

• EF（ Expedited Forwarding，加速转发）：用于实时流量（如VoIP）。
• AF（Assured Forwarding，保证转发）：用于非实时但需要一定保障的流量。
• BE（Best Effort，尽力而为）：默认类别，无特殊保障。

常用场景中的DSCP值推荐

注意事项

• 一致性：确保网络中的所有设备（路由器、交换机等）对DSCP值的解释一致。
• 带宽分配：根据实际需求合理分配带宽，避免某些流量占用过多资源。
• 测试与优化：部署QoS策略后，需定期测试并优化DSCP值配置，以满足不断变化的业务需求。

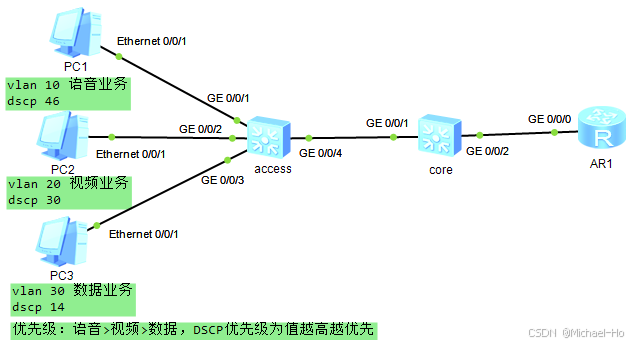

以下实验通过对不同VLAN设置DSCP值，使不同业务享受不同网速，保证流量得以优先转发。

AR1

[ar1]int g0/0/0
[ar1-GigabitEthernet0/0/0]ip add 192.168.111.254 24

[ar1]ip route-static 192.168.0.0 16 192.168.111.1

access接入层交换机

[access-5700]vlan batch 10 20 30

[access-5700]int g0/0/1
[access-5700-GigabitEthernet0/0/1]port link-type access
[access-5700-GigabitEthernet0/0/1]port default vlan 10

[access-5700]int g0/0/2
[access-5700-GigabitEthernet0/0/2]port link-type access
[access-5700-GigabitEthernet0/0/2]port default vlan 20

[access-5700]int g0/0/3
[access-5700-GigabitEthernet0/0/3]port link-type access
[access-5700-GigabitEthernet0/0/3]port default vlan 30

[access-5700]int g0/0/4
[access-5700-GigabitEthernet0/0/4]port link-type trunk
[access-5700-GigabitEthernet0/0/4]port trunk allow-pass vlan 10 20 30

core核心层交换机

[core-5700
