【0x005A】HCI_Read_Default_Erroneous_Data_Reporting命令详解

本文链接：https://blog.youkuaiyun.com/weixin_37800531/article/details/144995210

HCI_Read_Default_Erroneous_Data_Reporting命令是蓝牙核心规范（Bluetooth Core Specification）中定义的一个主机控制器接口（Host Controller Interface, HCI）命令。用于读取蓝牙控制器中的Erroneous_Data_Reporting参数，该参数决定了当蓝牙控制器接收到错误数据时，是否应向主机报告这些错误数据。对于蓝牙通信的可靠性和错误处理至关重要。

一、命令概述

当主机需要了解蓝牙控制器的Erroneous_Data_Reporting参数设置时，会发送HCI_Read_Default_Erroneous_Data_Reporting命令给蓝牙控制器。蓝牙控制器接收到该命令后，会读取内部的Erroneous_Data_Reporting参数值，并准备相应的响应事件。

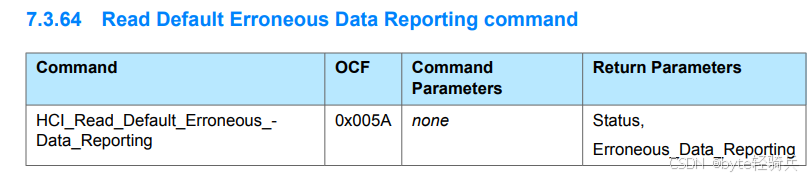

二、命令格式与参数

HCI_Read_Default_Erroneous_Data_Reporting命令的格式遵循HCI命令的一般结构。

包括操作码组字段（OGF）、操作码命令字段（OCF）和参数总长度字段。

操作码组字段（OGF）：用于标识该命令所属的命令组。
操作码命令字段（OCF）：0x005A，用于唯一标识HCI_Read_Default_Erroneous_Data_Reporting命令。
参数总长度（Parameter Total Length）：对于此命令，参数总长度为0，因为该命令不需要额外的输入参数。

三、返回事件及参数

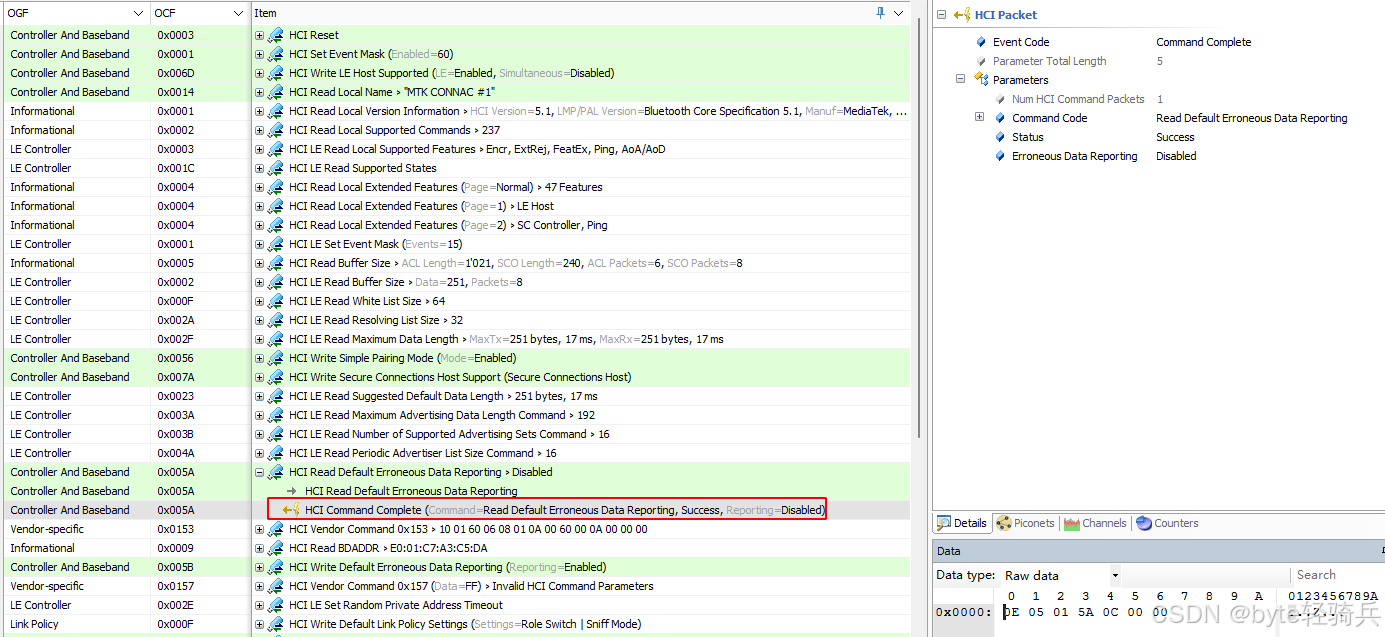

3.1. HCI_Command_Complete事件

当HCI_Read_Default_Erroneous_Data_Reporting命令执行完毕后，蓝牙控制器会生成一个HCI_Command_Complete事件。这个事件是HCI协议中定义的一种标准响应事件，用于通知主机命令已经执行完成，并返回命令执行的结果。

HCI_Command_Complete事件通常包含以下字段：

事件代码（Event Code）：标识这是一个命令完成事件。
参数总长度（Parameter Total Length）：表示后续参数的长度，以字节为单位。对于HCI_Read_Default_Erroneous_Data_Reporting命令的响应，这个长度通常包括状态码和Erroneous_Data_Reporting参数值。
命令操作码（Opcode）：这是之前发送的命令的操作码，用于确认这是对哪个命令的响应。
返回参数：
- 状态（Status）：一个8位的字段，表示命令执行的结果。如果命令成功执行，则状态值为0x00。如果命令执行失败，则状态值将为一个非零的错误代码。
- Erroneous_Data_Reporting：这是HCI_Read_Default_Erroneous_Data_Reporting命令的返回参数，表示蓝牙控制器的Erroneous_Data_Reporting参数值。该值决定了蓝牙控制器是否向主机报告接收到的错误数据。

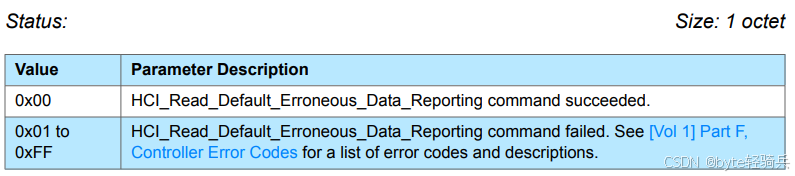

3.2. Status

Status状态码是评估HCI_Read_Default_Erroneous_Data_Reporting命令执行结果的关键指标。通过检查状态码，可以了解命令是否成功执行，并在命令失败时获取详细的错误信息，以便进行后续的故障排查和修复工作。

3.3. Erroneous_Data_Reporting

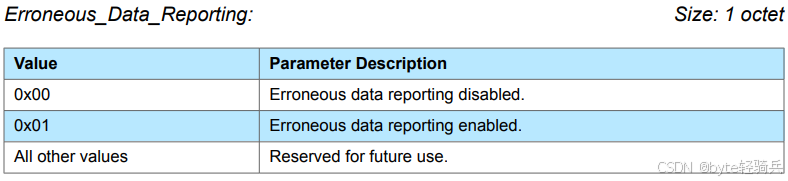

Erroneous_Data_Reporting 参数是一个1字节（octet）大小的字段，用于指示蓝牙控制器是否向主机报告接收到的错误数据。该参数的值决定了蓝牙设备在通信过程中如何处理错误数据。

0x00：表示错误数据报告功能被禁用。在这种情况下，即使蓝牙控制器接收到错误的数据包，也不会将这些错误数据报告给主机。这可能会减少主机处理的数据量，但也可能导致某些错误情况被忽略。
0x01：表示错误数据报告功能被启用。当蓝牙控制器接收到错误的数据包时，会将这些错误数据报告给主机。允许主机对错误数据进行进一步的处理和分析，例如进行错误恢复、记录日志或调整通信参数等。
所有其他值：保留供将来使用。

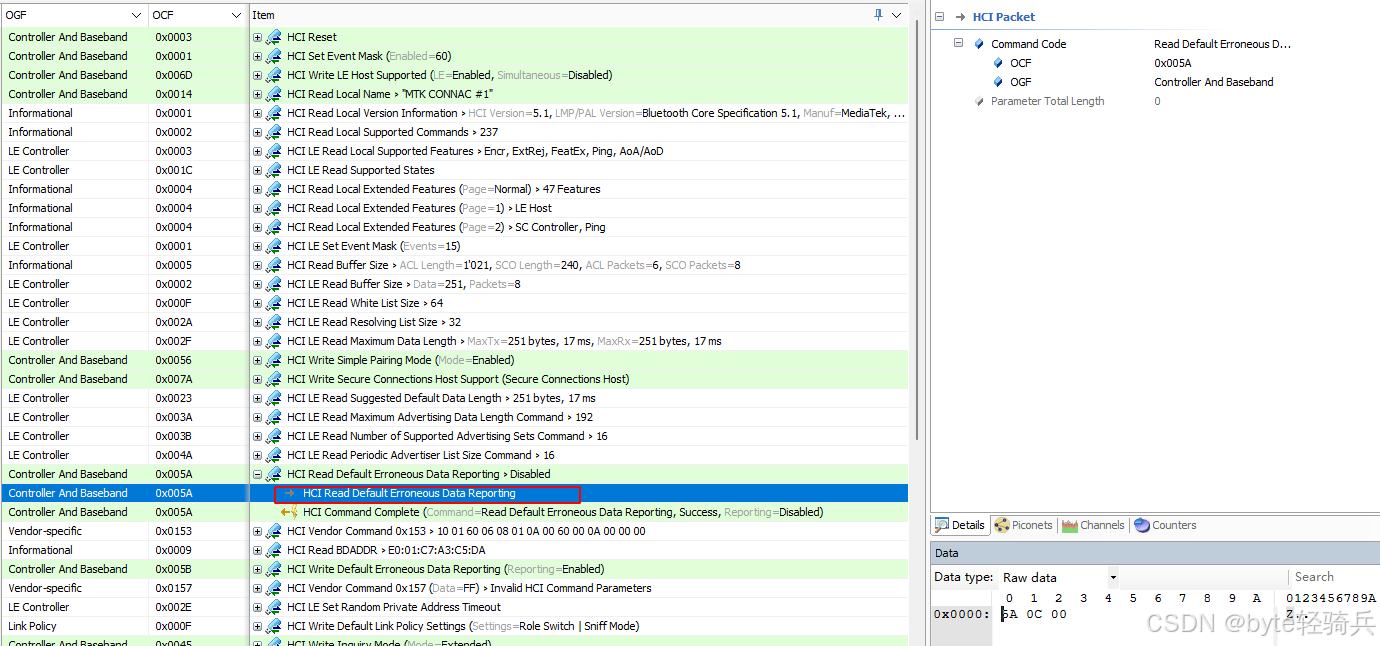

四、命令执行流程

4.1. 命令发起阶段（主机端）

主机角色：蓝牙设备的控制端，如手机、电脑等。
操作：通过蓝牙主机控制接口（HCI）向蓝牙控制器发送HCI_Read_Default_Erroneous_Data_Reporting命令。
- 命令构建：由于该命令没有输入参数，主机只需将操作码封装成符合蓝牙通信协议的指令包。
- 指令包传输：指令包在蓝牙协议栈中经过处理，通过物理层传输到蓝牙控制器。

4.2. 命令接收与处理阶段（蓝牙控制器）

蓝牙控制器角色：接收并处理来自主机的命令。
操作：
- 接收指令包：通过物理层接收来自主机的指令包。
- 命令解析：在内部的命令解析模块中对指令进行解析，识别出操作码为读取默认错误数据报告的命令。
- 读取参数：访问内部存储区域，获取默认的错误数据报告相关参数（是否启用错误数据报告等）。

4.3. 响应生成与返回阶段（蓝牙控制器）

蓝牙控制器操作：
- 封装响应数据包：将获取到的错误数据报告参数与命令执行的状态码一起封装成响应数据包。
  - 状态码：成功读取参数为0x00，失败则为0x01到0xFF之间的值（指示错误类型）。
- 传输响应数据包：按照蓝牙通信协议封装响应数据包，通过物理层传输回主机。

4.4. 主机接收与后续处理阶段（主机端）

主机操作：
- 接收响应数据包：通过物理层接收来自控制器的响应数据包。
- 解析数据包：提取出状态码和错误数据报告参数。
- 处理结果：
  - 成功（状态码为0x00）：进一步解析错误数据报告参数，根据参数值（0x00禁用，0x01启用）更新配置信息或错误处理逻辑。
  - 失败（状态码为0x01到0xFF）：根据蓝牙协议文档查找错误原因，采取相应措施（重新发送命令、设备复位、故障排查等）。

4.5. 示例代码

以下是一个简化的C语言代码示例，用于模拟HCI_Read_Default_Erroneous_Data_Reporting命令的执行流程。请注意，此示例仅用于教学目的，并未涵盖完整的蓝牙协议栈实现或物理层通信。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的HCI命令和事件结构
typedef struct {
    uint16_t opcode; // 操作码
    uint8_t param_len; // 参数长度
    // 对于此命令，没有参数，所以这里不需要额外的字段
} HCI_Command;

typedef struct {
    uint8_t event_code; // 事件代码
    uint8_t param_len; // 参数长度
    uint8_t status; // 状态码
    uint8_t erroneous_data_reporting; // 错误数据报告参数
} HCI_Event;

// 模拟发送HCI命令的函数（在实际中，这由蓝牙栈处理）
void send_hci_command(HCI_Command* cmd) {
    // 在这里，我们仅打印命令的操作码以模拟发送
    printf("Sending HCI command with opcode 0x%04X\n", cmd->opcode);
    // 假设命令被成功接收并处理
}

// 模拟蓝牙控制器处理命令并生成事件的函数
HCI_Event* process_hci_command(uint16_t opcode) {
    // 在这里，我们根据操作码模拟处理命令
    static HCI_Event event;
    event.event_code = 0x0E; // 假设的HCI_Command_Complete事件代码
    event.param_len = 2; // 状态码和错误数据报告参数的总长度
    event.status = 0x00; // 假设命令成功执行
    event.erroneous_data_reporting = 0x01; // 假设错误数据报告功能被启用

    // 根据操作码进行简单验证（在实际中，会有更复杂的处理逻辑）
    if (opcode == 0x1004 || opcode == (0x005A << 10)) { // 0x1004是包括OGF的完整操作码
        // 对于此示例，我们总是返回成功的事件
    } else {
        // 如果操作码不匹配，我们设置一个错误状态码（在实际中，可能不会到达这里，因为操作码不匹配通常会在更早的阶段被拒绝）
        event.status = 0x01; // 未知命令错误
    }

    return &event;
}

// 模拟接收HCI事件的函数（在实际中，这由蓝牙栈处理）
void receive_hci_event(HCI_Event* event) {
    // 在这里，我们打印事件以模拟接收
    printf("Received HCI event with status 0x%02X and erroneous data reporting %d\n", event->status, event->erroneous_data_reporting);

    // 根据状态码处理事件
    if (event->status == 0x00) {
        // 命令成功，处理错误数据报告参数
        if (event->erroneous_data_reporting == 0x00) {
            printf("Error data reporting is disabled.\n");
        } else if (event->erroneous_data_reporting == 0x01) {
            printf("Error data reporting is enabled.\n");
        }
    } else {
        // 命令失败，处理错误
        printf("HCI command failed with status 0x%02X\n", event->status);
        // 在这里，可以采取重新发送命令、设备复位、故障排查等措施
    }
}

int main() {
    // 构建HCI_Read_Default_Erroneous_Data_Reporting命令
    HCI_Command cmd;
    cmd.opcode = (0x03 << 10) | 0x005A; // OGF为0x03（Link Control Commands），OCF为0x005A
    cmd.param_len = 0; // 没有参数

    // 发送命令
    send_hci_command(&cmd);

    // 模拟蓝牙控制器处理命令并生成事件
    HCI_Event* event = process_hci_command(cmd.opcode);

    // 接收并处理事件
    receive_hci_event(event);

    return 0;
}

五、使用场景

5.1. 蓝牙设备开发与调试阶段

错误分析与优化
- 在蓝牙设备开发过程中，开发人员需要确保数据传输的稳定性和准确性。
- 通过读取错误数据报告设置，可以了解设备在默认情况下是否会报告数据传输错误。
- 有助于分析数据传输错误的原因，如信号干扰、硬件问题或软件协议实现问题，从而进行针对性的优化。
功能验证
- 当在设备中实现新的蓝牙功能或更新蓝牙协议栈时，需要验证错误数据报告机制是否按预期工作。
- 通过读取默认的错误数据报告设置，可以确认设置是否符合设计要求，确保新功能与错误报告机制正确集成。

5.2. 蓝牙设备初始化与配置阶段

在蓝牙设备首次启动或进行重置后，系统需要了解设备关于错误数据报告的默认行为。
使用HCI_Read_Default_Erroneous_Data_Reporting命令可以读取这一设置，以便后续根据需要进行调整或保持默认设置。

5.3. 蓝牙通信质量监控与优化

在进行蓝牙通信时，如果数据包的完整性对于应用至关重要（如音频传输、医疗数据传输等），系统需要监控并优化错误数据报告的行为。
通过读取默认设置，可以评估是否需要调整设置以提高通信的可靠性和稳定性。

5.4. 蓝牙设备故障排查场景

定位传输错误原因
- 当用户反馈蓝牙设备出现数据传输问题时，技术支持人员可以使用此命令来读取错误数据报告设置。
- 通过启用该功能并尝试重现问题，可以收集详细的错误数据报告，从而定位传输错误的原因。
兼容性检查
- 在蓝牙设备与不同型号或不同厂商的设备进行互操作时，可能会出现兼容性问题。
- 通过读取双方设备的默认错误数据报告设置，可以检查是否存在差异导致无法正确报告或处理错误。
