嵌入式系统开发流程是一个既严谨又复杂的过程，涵盖多个关键环节。首先，需求分析阶段明确系统的功能和性能要求，为后续开发奠定基础。接着，硬件设计阶段选择合适的硬件组件，搭建系统硬件架构。软件设计阶段则编写程序，实现系统功能。系统集成阶段将软硬件集成，形成完整系统。最后，优化与维护阶段对系统进行性能调优和故障排查，确保系统稳定运行。每一环节都至关重要，需精心设计和严格把控，以保障嵌入式系统的质量和可靠性。

一、需求分析

此阶段是项目开始之前的关键步骤，目的是明确系统的功能和性能要求，为后续开发奠定基础。

①确定功能需求：明确系统需要实现的具体功能，如数据采集、控制输出、通信接口、用户界面等。

②确定性能指标：包括处理速度、响应时间、功耗、可靠性等关键参数，以确保系统能满足实际应用场景的需求。

③了解使用环境：了解系统需要工作的环境条件，如温度、湿度、电磁干扰等，以及物理空间限制。

④与客户或项目团队沟通：通过会议、邮件、问卷调查等方式，确保双方对功能需求、性能指标和使用环境有共同的理解，并记录在需求文档中。

二、系统架构设计

①硬件选型决策树：

②通信协议选择：短距用BLE/ Zigbee，广域用LoRa/NB-IoT

③安全机制：硬件加密模块（如ATECC608A）、OTA升级签名验证

三、硬件开发阶段

3.1. 原理图设计

• 关键电路设计：

  • 电源电路：LDO/DCDC选择（TPS7A4700低噪声）

  • 信号调理：ADC前端抗混叠滤波（RC参数计算）

  • 通信接口：RS485隔离电路（ADM2483芯片应用）

3.2. PCB Layout规范

• 高速信号线阻抗控制（USB差分线90Ω±10%）

• 电源分割与地平面设计（避免数字/模拟地环路）

• EMI抑制措施：磁珠滤波、屏蔽罩安装位

3.3. 硬件调试流程

• 电源测试：上电时序验证（FPGA需多路电源按序启动）

• 信号完整性：使用示波器（如Keysight InfiniiVision）检测时钟抖动

• 环境测试：高低温循环测试（ESP32在-40℃启动验证）

四、软件开发阶段

4.1. 开发环境搭建

• 工具链配置：

  • ARM Cortex-M：Keil MDK + J-Link调试器

  • RISC-V：Eclipse + OpenOCD

  • 嵌入式Linux：Yocto构建定制镜像

4.2. 分层开发模式

层级	技术要点	典型代码示例
硬件抽象层(HAL)	寄存器映射操作	`GPIOA->ODR	= 0x01;`
驱动层	SPI DMA传输实现	HAL_SPI_Transmit_DMA(&hspi1, buf, len);
中间件	FreeRTOS任务调度	xTaskCreate(vTask, "Task1", 128, NULL, 2, NULL);
应用层	MQTT协议接入阿里云	iotx_mqtt_publish(&mqtt_params, topic, msg);

4.3. 持续集成实践

①自动化测试框架：

• 硬件在环测试（HIL）：通过CANoe模拟ECU信号输入

• 单元测试：CppUTest验证驱动函数

②代码质量管理：

# 静态检查示例
cppcheck --enable=all --platform=avr8 main.c
# 代码覆盖率分析
gcovr -r . --html -o coverage.html

五、系统集成与测试

5.1. 交叉调试技术

• JTAG/SWD调试：通过OpenOCD连接GDB调试启动代码

• 日志追踪系统：SEGGER RTT实时输出日志不占用串口

5.2. 可靠性验证

• 压力测试：72小时连续运行监测内存泄漏（使用Valgrind工具）

• 故障注入测试：模拟电源跌落测试看门狗复位机制

5.3. 认证准备

• EMC测试：辐射发射（RE）与静电放电（ESD）测试

• 安全认证：IEC 61508（工业）、ISO 26262（汽车）合规性检查

六、量产与维护

6.1. 生产烧录方案

• 批量烧录：使用Xeltek SuperPro编程器并行烧录

• 安全固件：STM32 TrustZone配置+加密固件签名

6.2. 现场问题追踪

• 远程诊断：通过4G模块上传设备运行状态（如Modbus TCP协议）

• 热修复机制：使用Diff差量升级技术减少OTA流量

6.3. 迭代升级策略

• 版本回滚：双Bank Flash存储设计（STM32F4的双区启动）

• 功能安全更新：A/B测试验证新固件稳定性

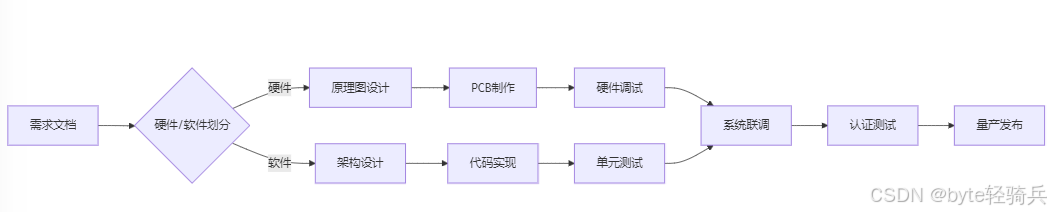

七、典型开发流程图

此外，在实际开发中，还需要考虑成本预算、进度管理、文档编写等方面的工作。总之，嵌入式系统开发需要有一支专业的团队，以保证项目的顺利进行和顺利完成。
