浪潮云物理机磁盘RAID&安装操作系统

系统盘raid

注意

1.需要先做一块逻辑盘，将操作系统安装上，不然隔一段时间就会关机。

2.每一个操作反应都比较慢，可能需要多次刷新，以及一定的等待时间才会显示。

磁盘RAID

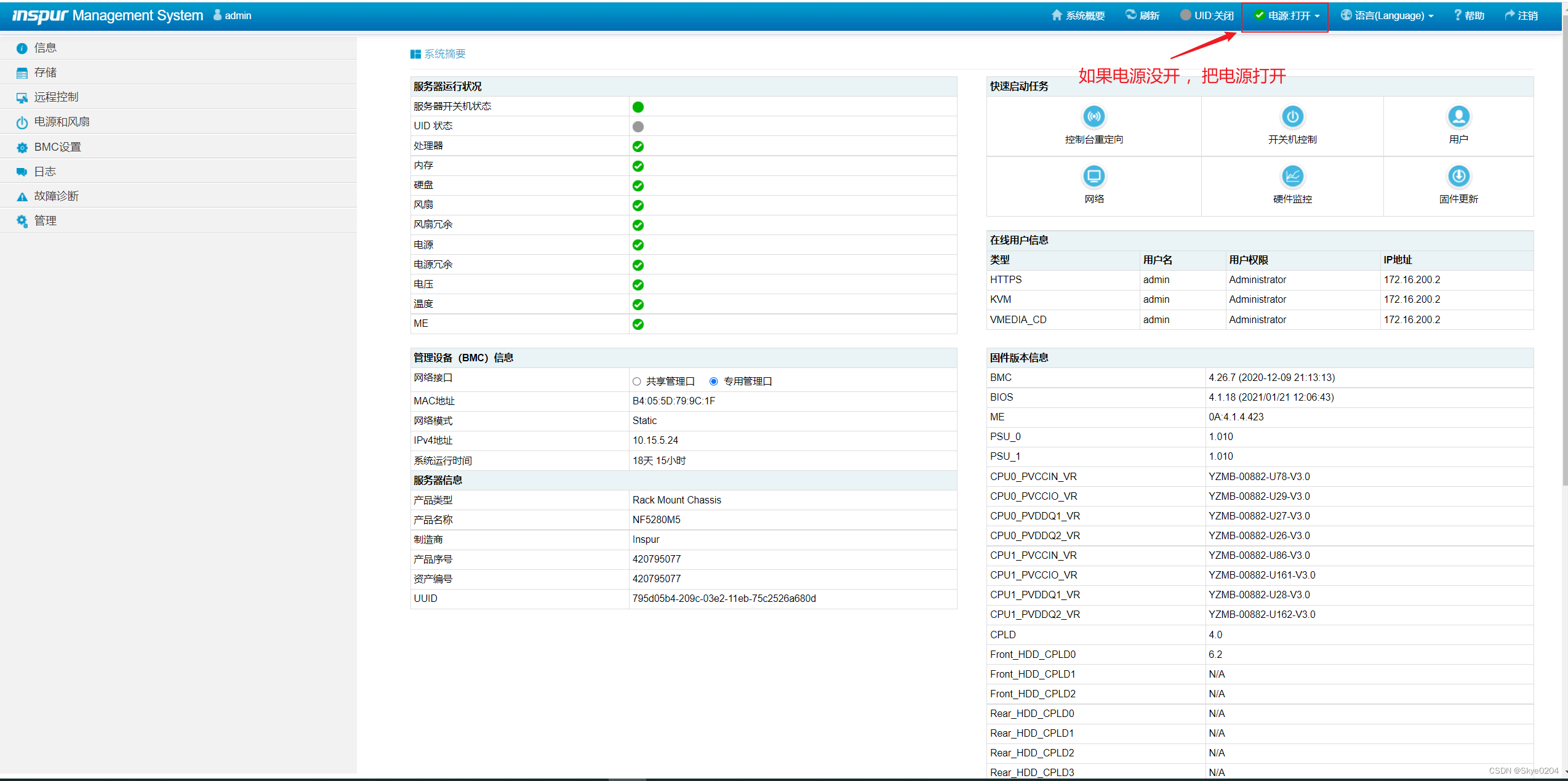

1.连接BMC管理界面

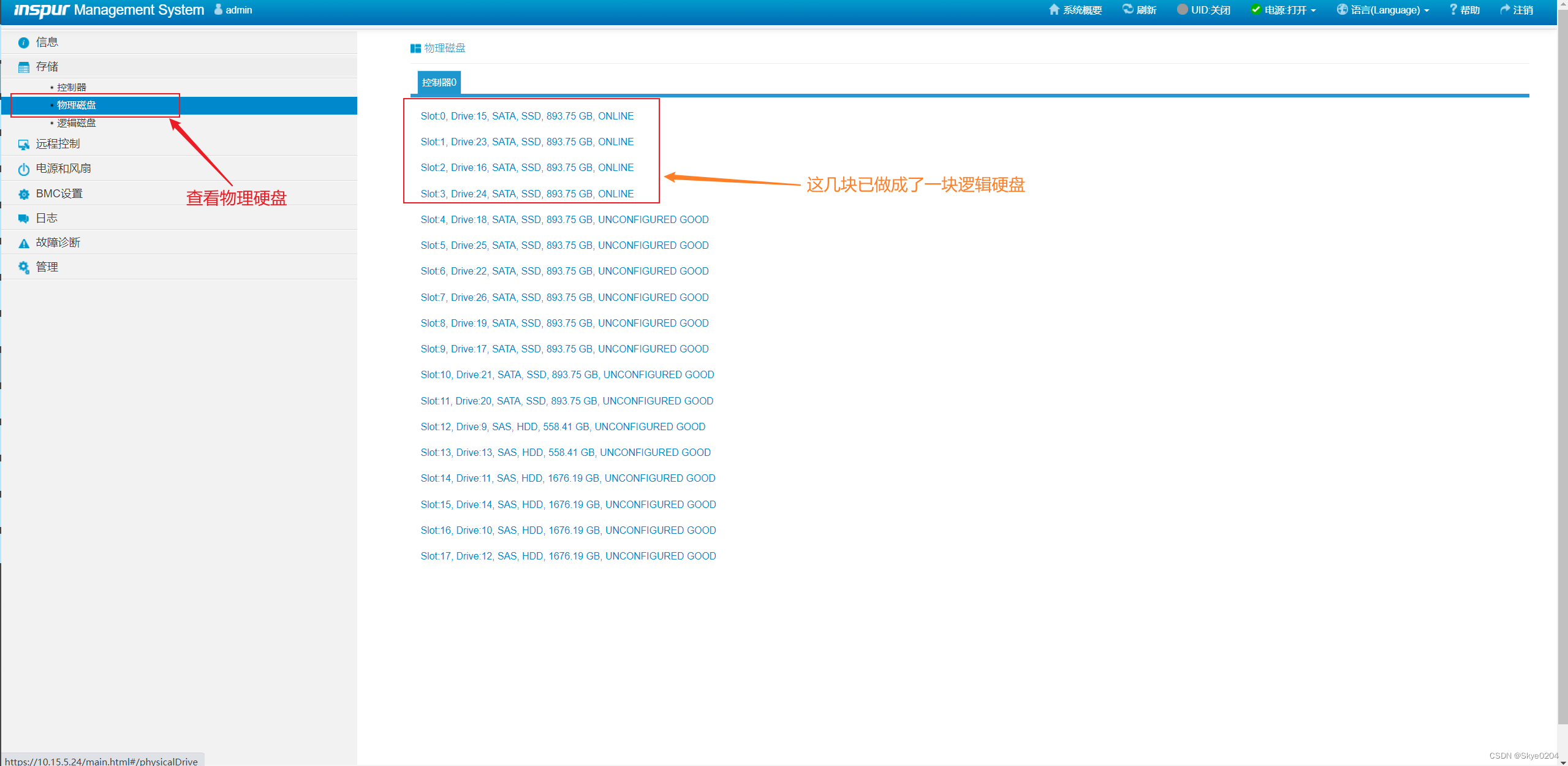

2.查看物理硬盘

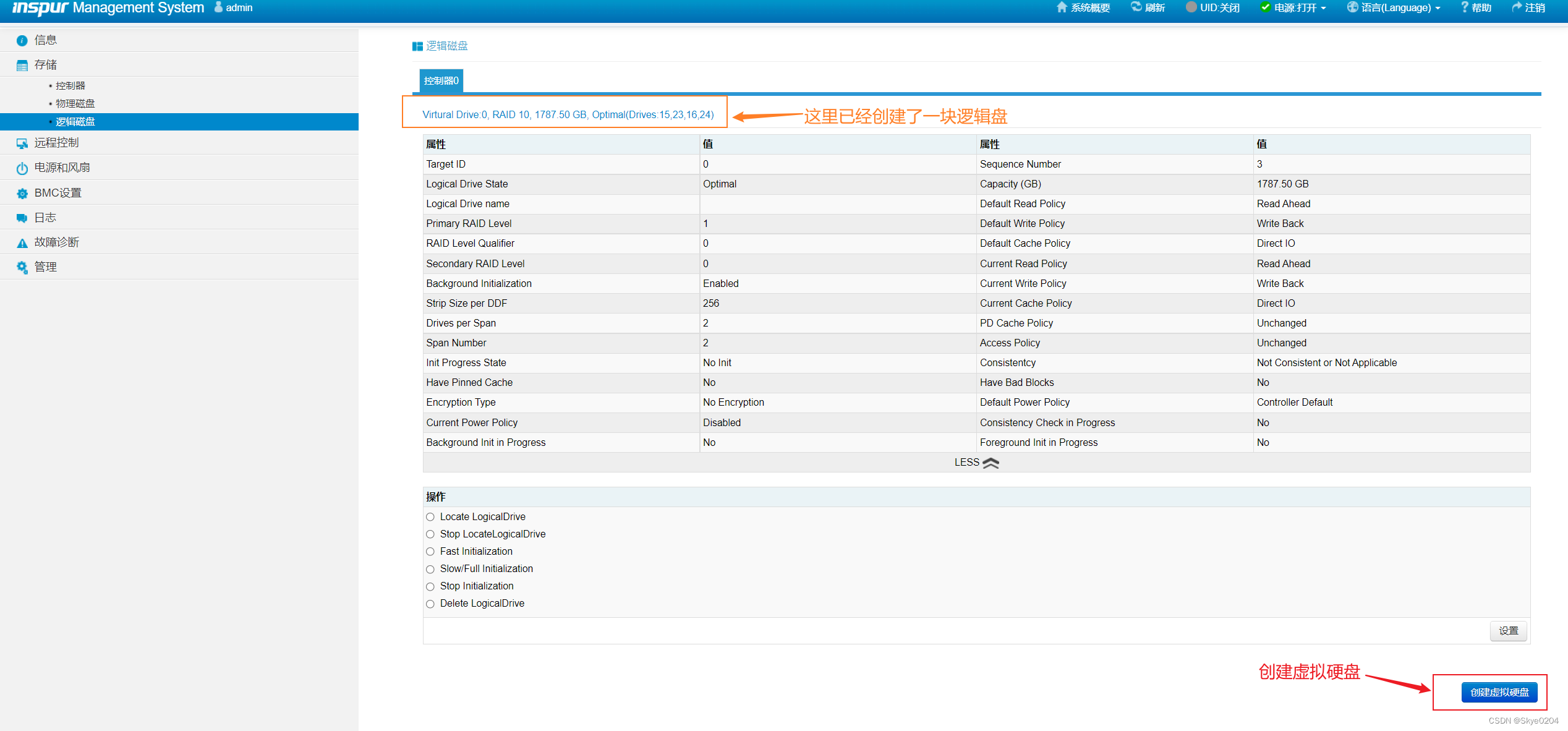

3.创建逻辑盘

由于已经创建了一块逻辑盘，后面只记录创建步骤

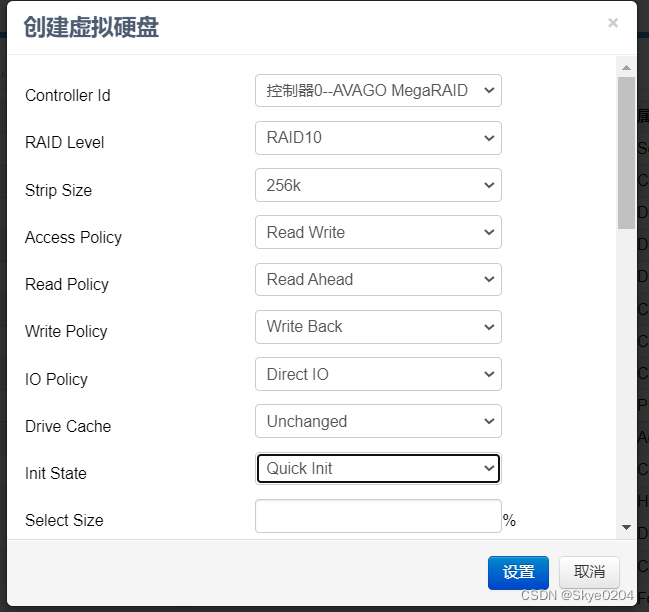

配置说明

• Controller Id：选择控制器，只有一个控制器，就选它即可。一个控制器可以创建多个逻辑盘。
• RAID LEVEL：raid等级，我是用4块盘做的是raid10，按需选择即可
• Strip Size：虚拟磁盘条带大小，默认256k即可
• Access Policy：数据读取的策略，分以下三种：Read/Write：可读可写；Read Only：只读访问；Blocked：禁止访问。选择默认的Read Write
• Read Policy：虚拟磁盘的读策略，Read Ahead
• Write Policy：虚拟磁盘的写策略，Write Back是回写，write through是直写；write back 和write back with bbu都是用阵列卡缓存的，要看服务器有没有BBU电池，没有的话，为了写性能好的就要强制write back。write throgh因为没有用到阵列缓存写性能很差。
• IO Policy：虚拟磁盘的I/O策略，默认Direct IO
• Drive Cache：默认Unchanged

物理硬盘Cache策略（仅对有Cache的硬盘有效）：

Unchanged：保持当前硬盘Cache策略。

Enable：读写过程中数据经过硬盘Cache，使读写性能提升。但当系统意外掉电时，如果没有保护机制，Cache中数据会丢失。

Disable：读写过程中数据不经过硬盘Cache。当系统意外掉电时，数据不会丢失。

• Init State：初始化方式，Quick Init

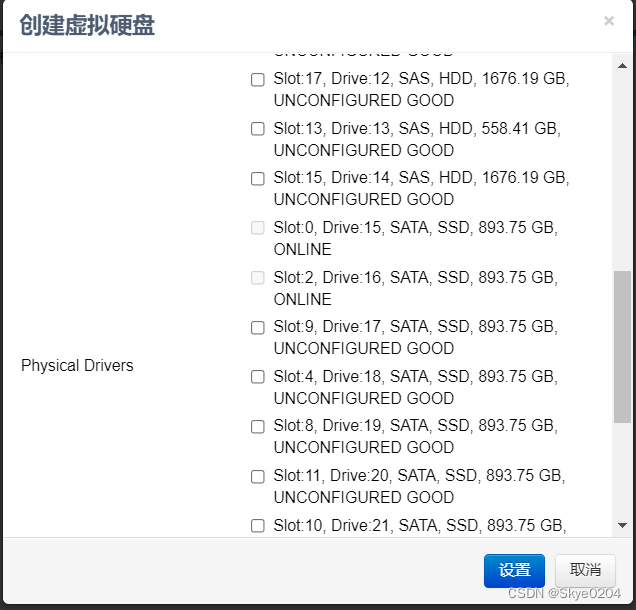

选择对应的磁盘设置



 安装操作系统

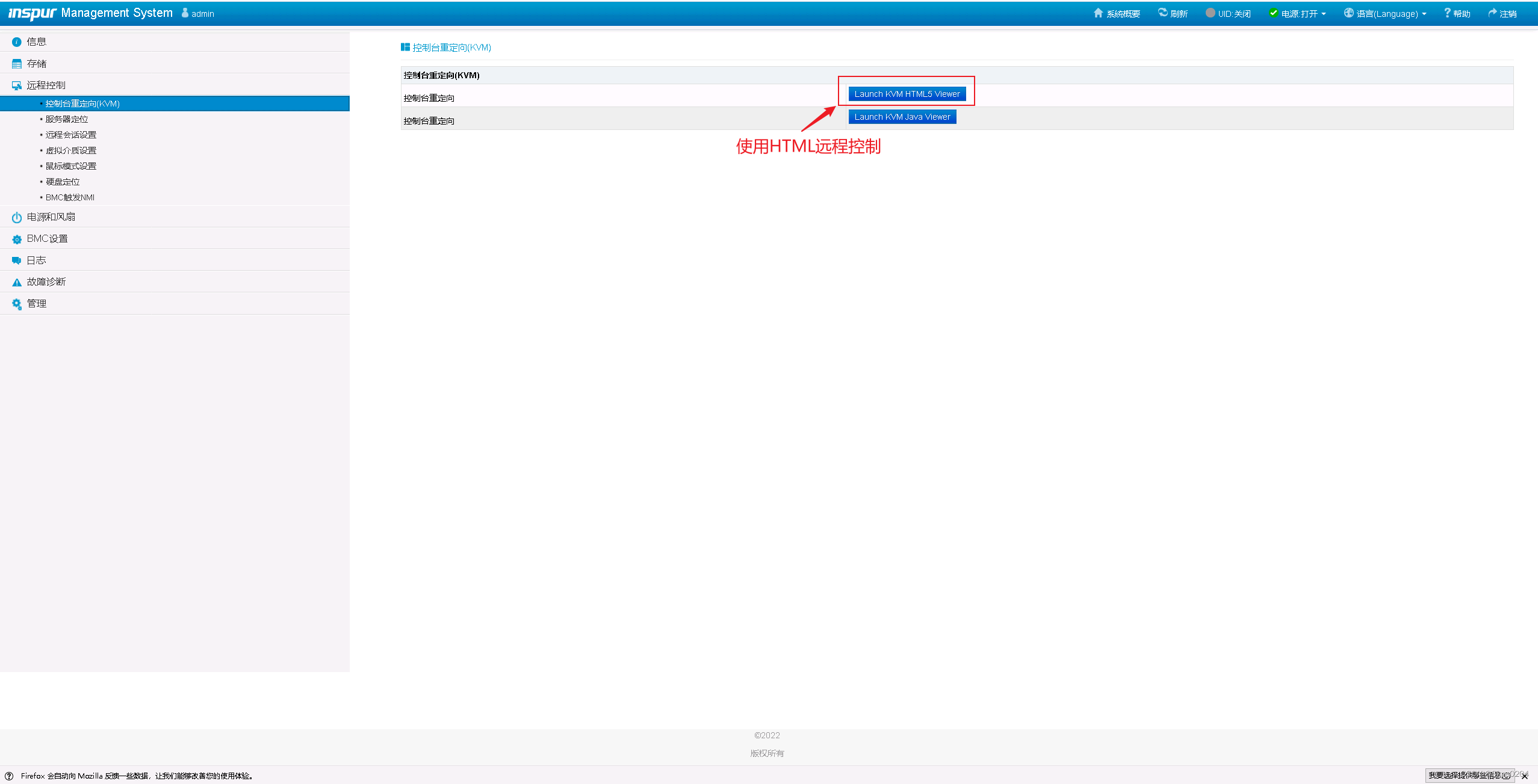

1.我是用HTML远程控制

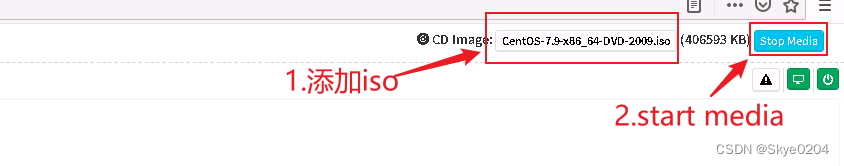

 2.添加iso，start Media

注意

浪潮的机器是这样的，一边装系统，一边读镜像，不是一下子上传到bmc的后台的，所以想着不用一直等待iso上传完再开始安装，界面显示什么就操作什么。

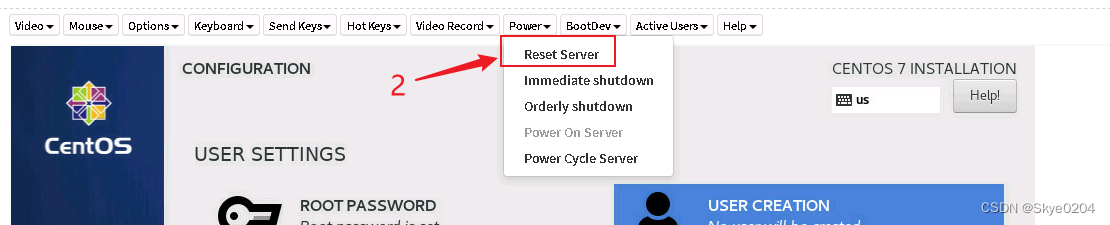

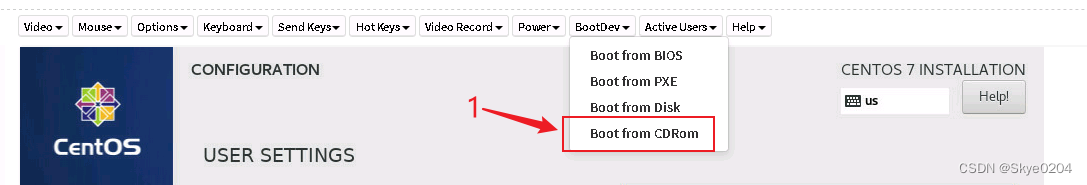

3.设置CD引导，reset sever（反应很慢，需耐心等待）



4.reset server的时候按F11，选择CDROM（需耐心等待）

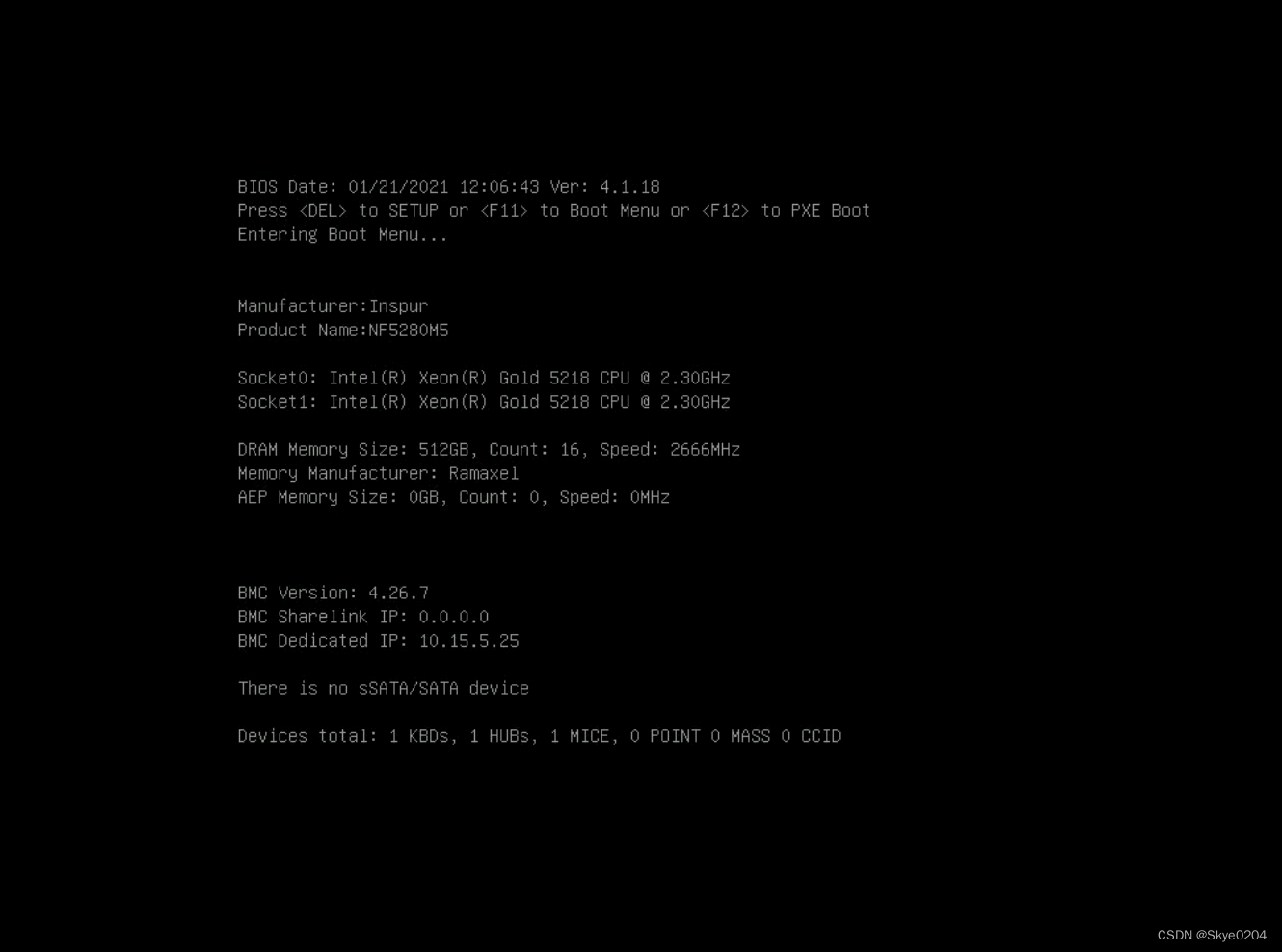

先会进入下面这个界面（等待一段时间）

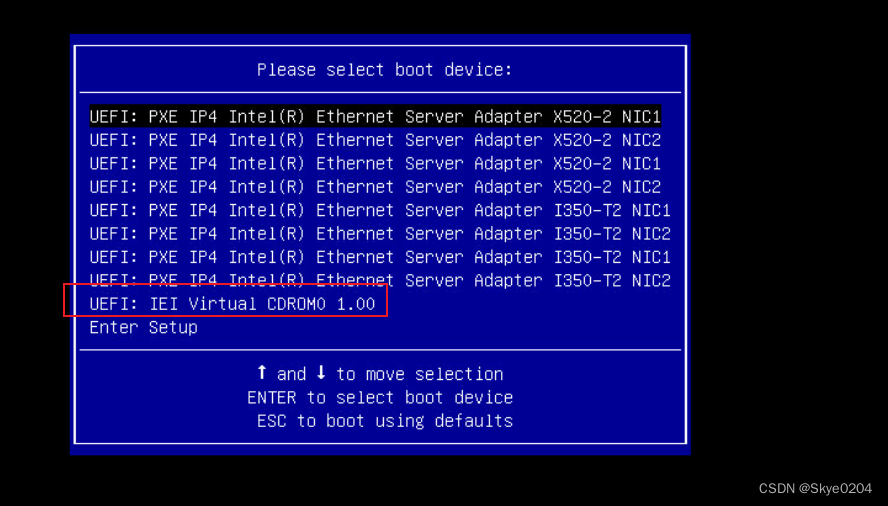

 再进入这个界面，选择CD引导

 5.后面就进入到正常的安装centos操作系统改界面了，不多介绍。

数据盘raid

管理界面创建逻辑盘一直创建不成功，不是很好用，后改用bios创建逻辑盘。

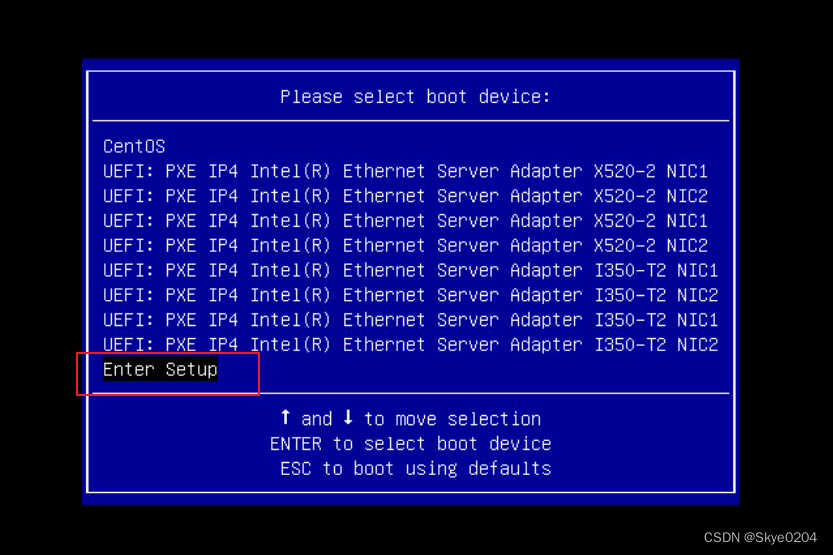

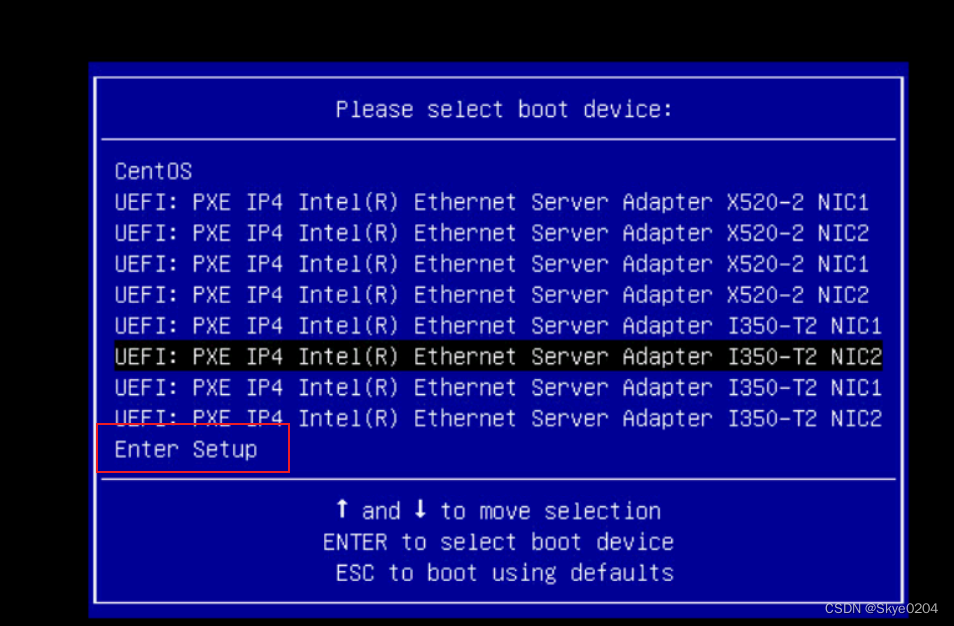

1.同样按F11进入bios界面，选择Enter Setup

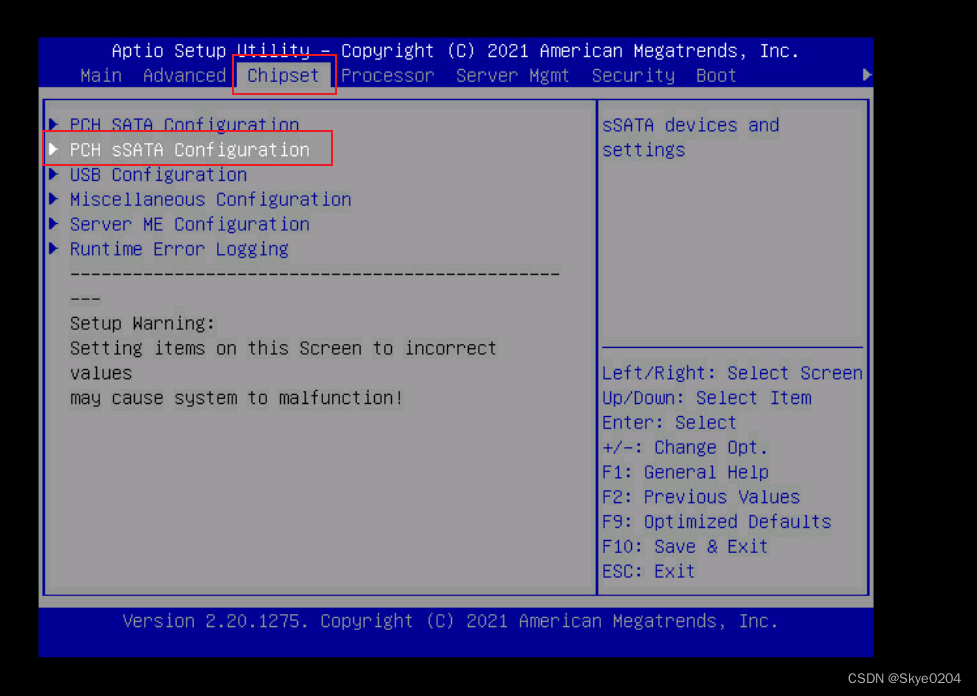

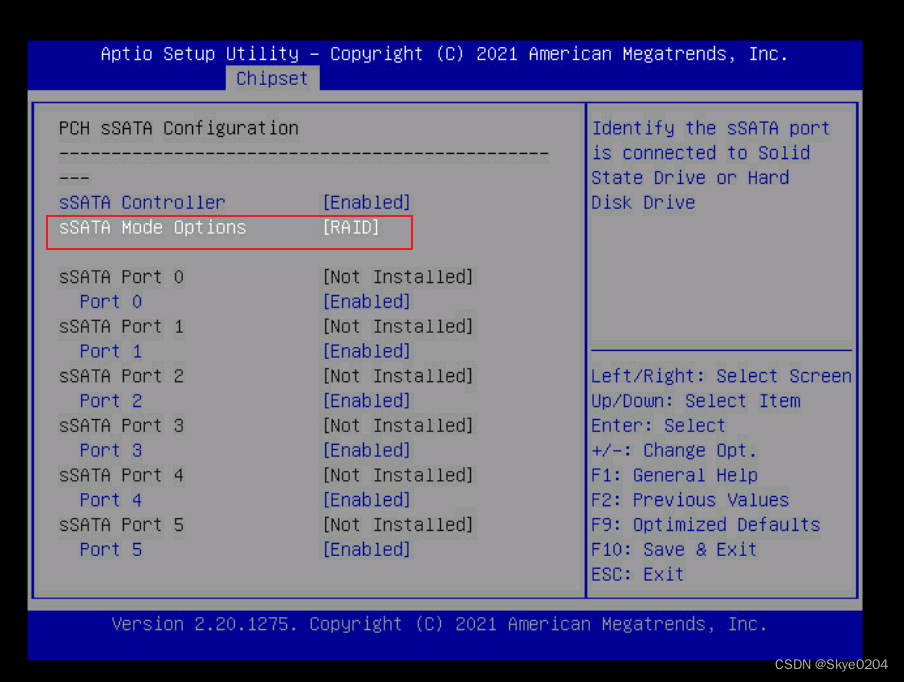

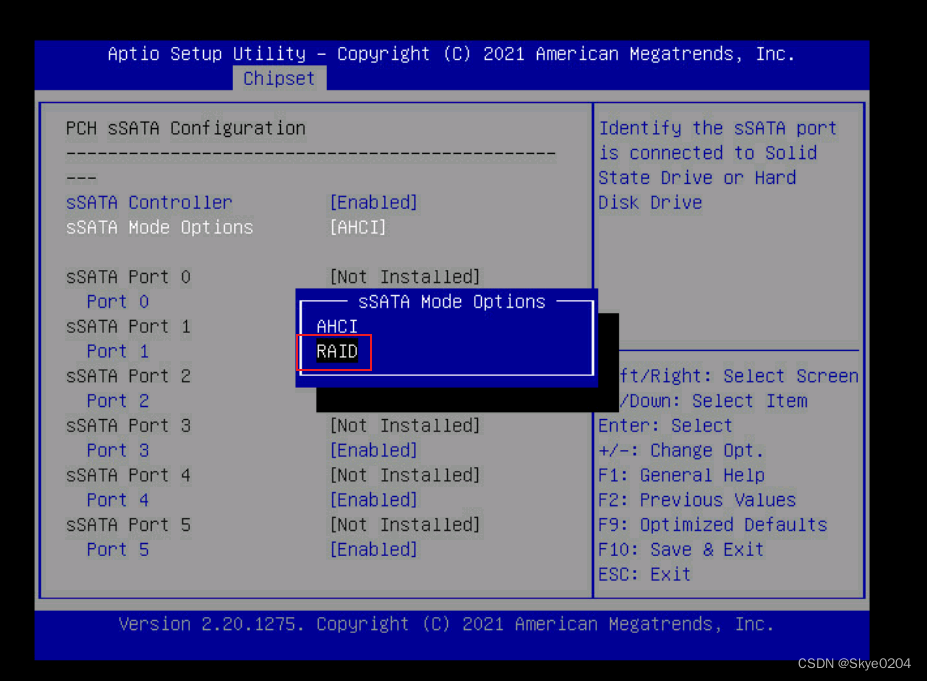

2.进入到 Chipset设置接口模式为RAID（如果已经是RAID就不用管）

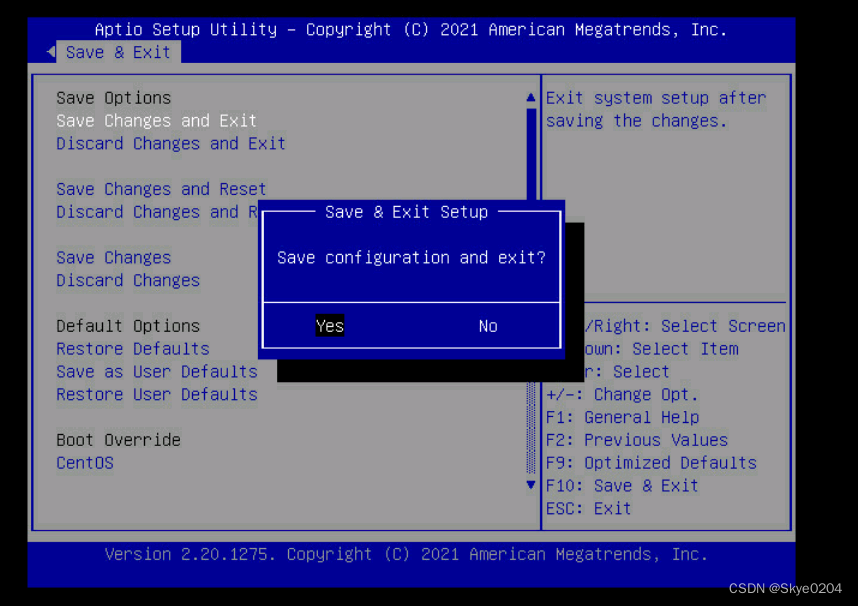

3.操作完毕上面步骤按F10保存，会自动重启服务器，然后再次按F11进入boot，选择Enter Setup进入BIOS界面

4.此时在Advanced模块，找到AVAGO MegaRAID开头的项，enter键进入

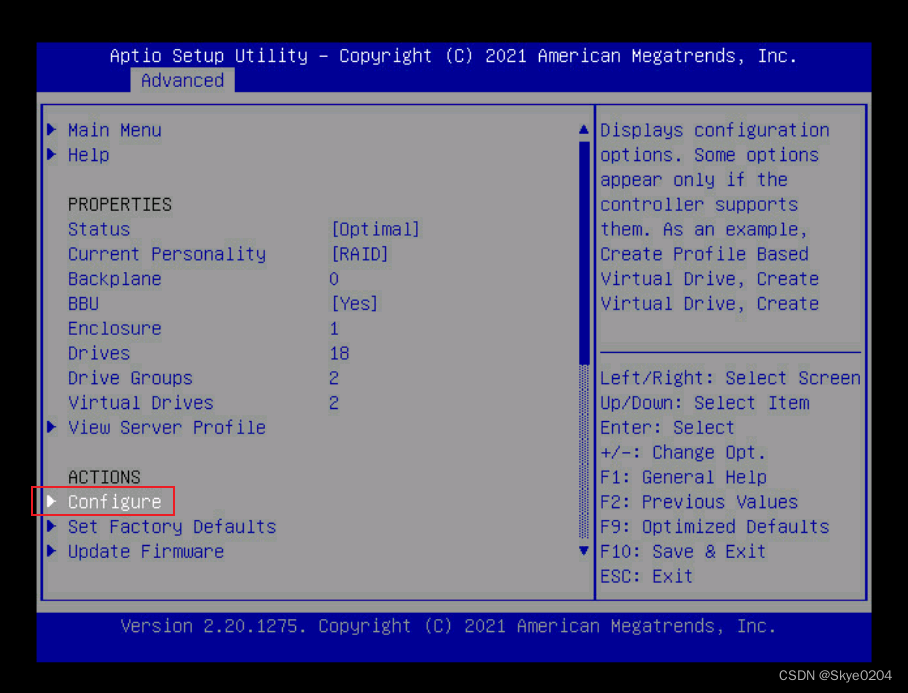

选择Configure

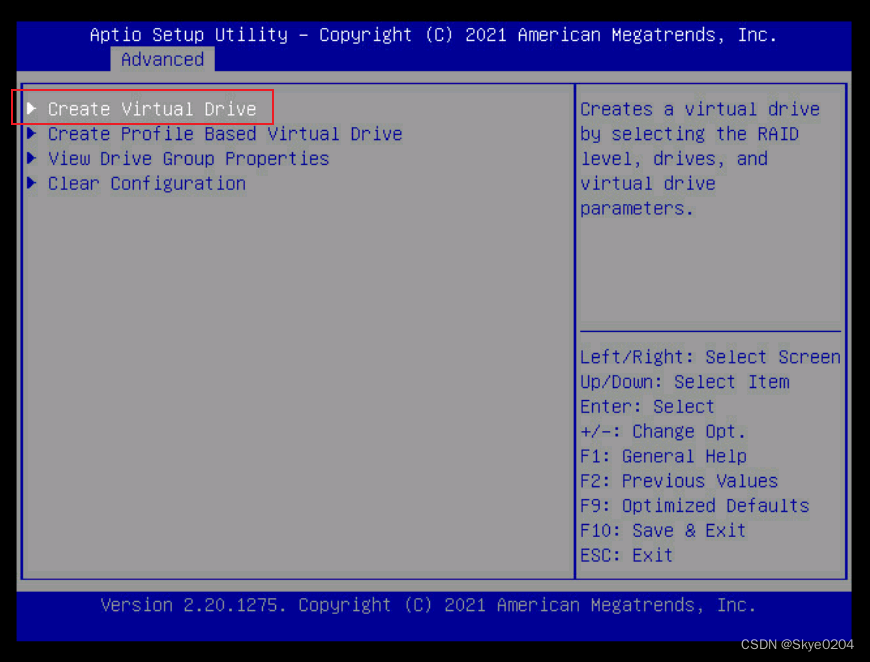

创建虚拟盘

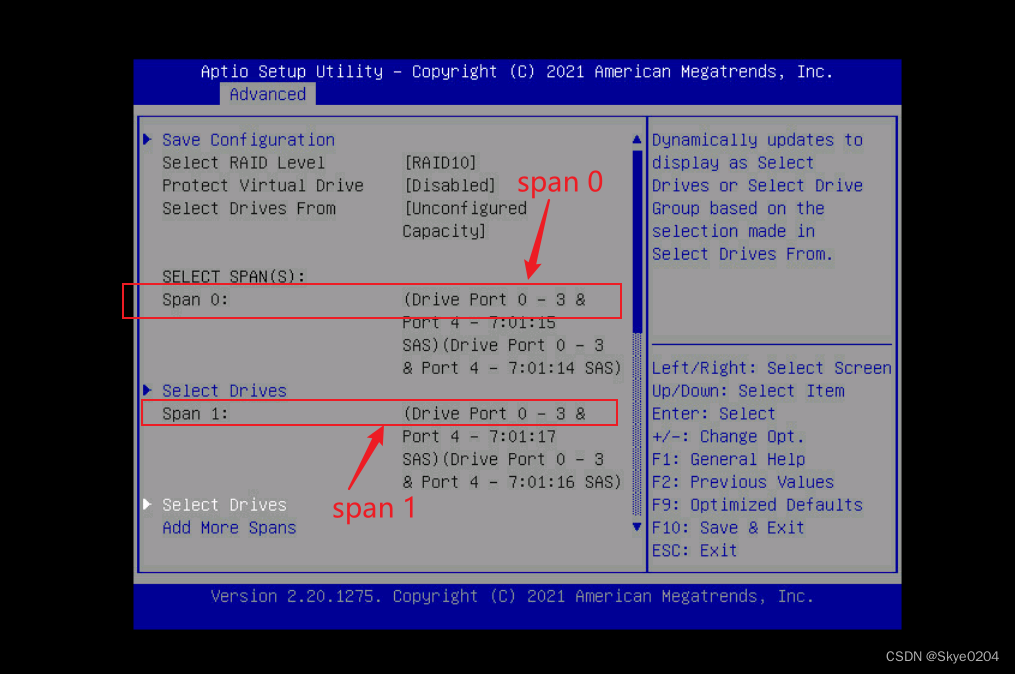

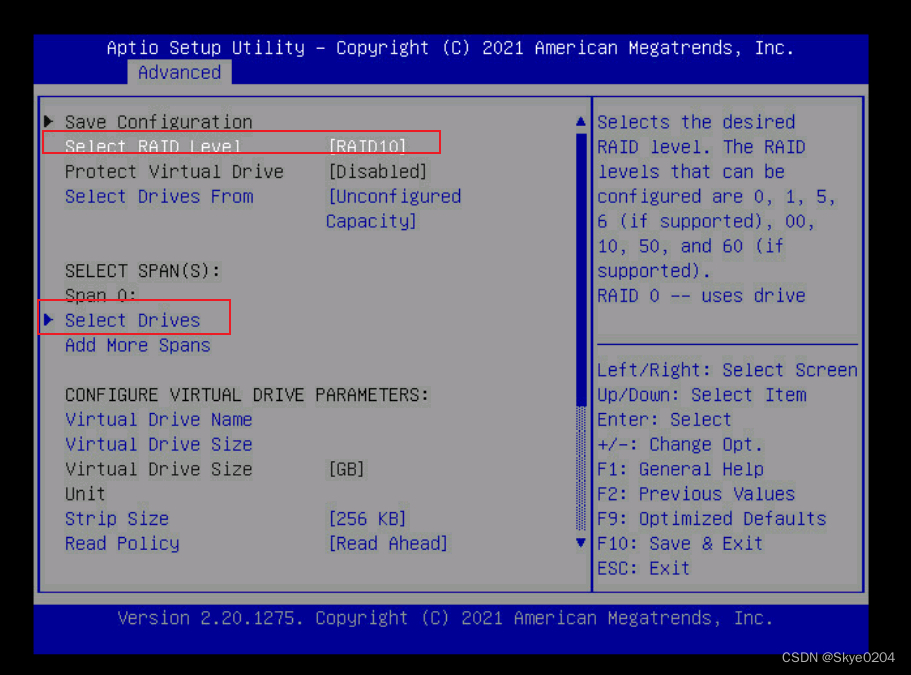

选择raid级别和磁盘，做raid10需要需要，比如规划了4块盘做raid10，需要创建两个span，一个span里面选择两块硬盘。

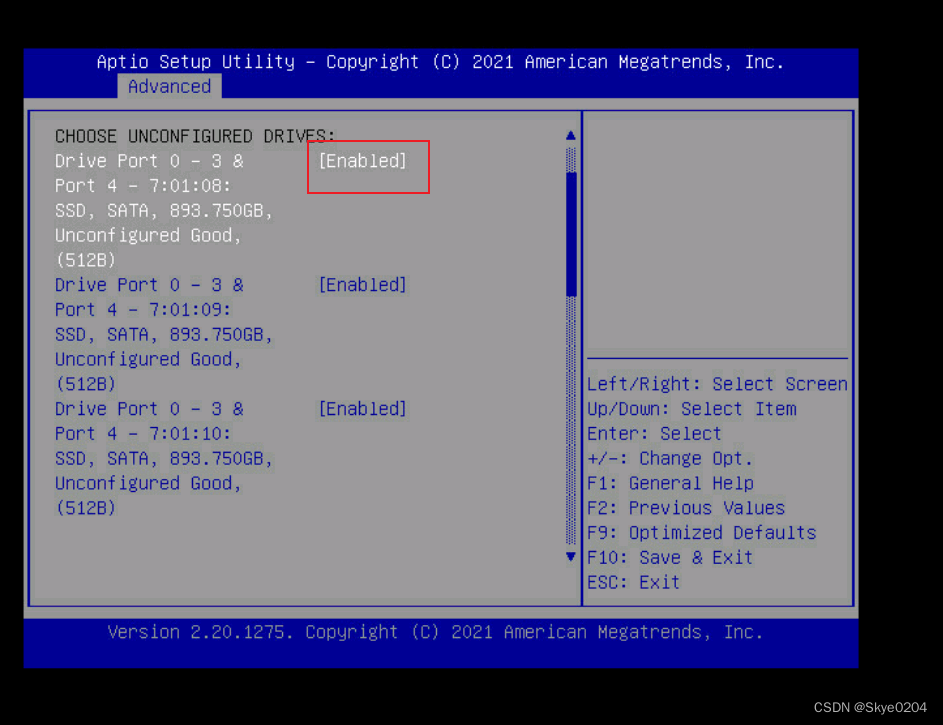

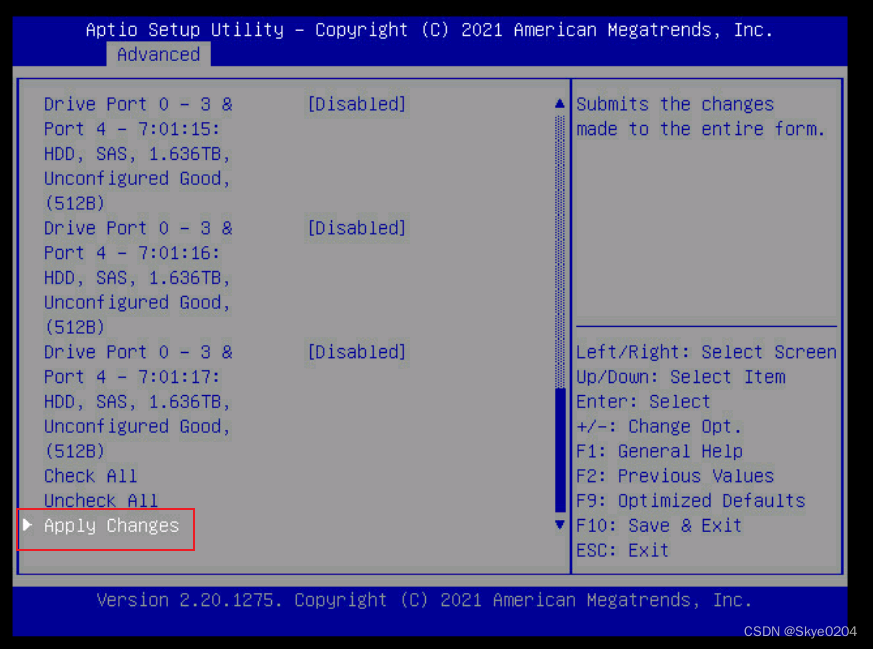

将需要的硬盘置为Enabled

选完之后，在最后面Apply Changes

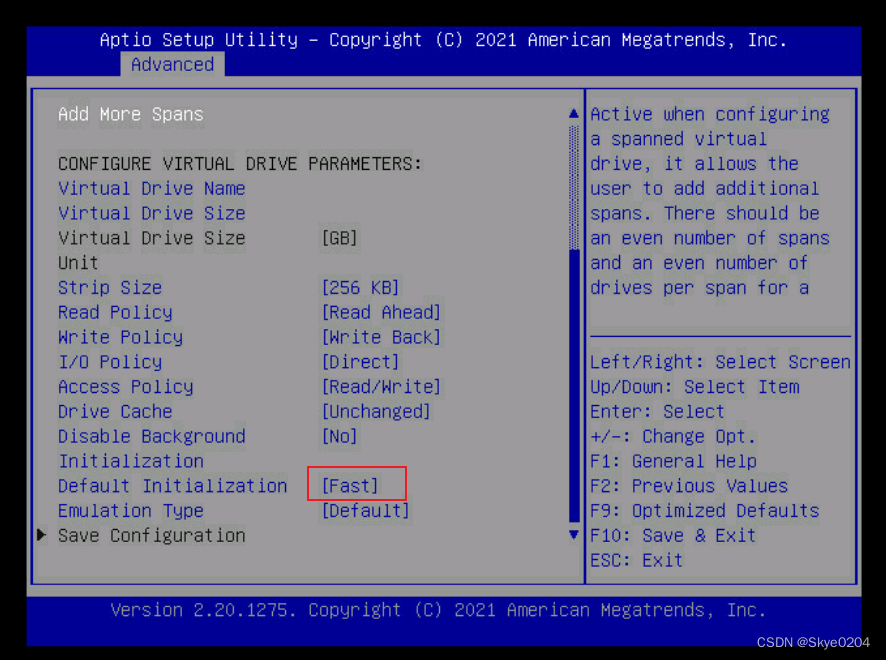

其他参数，add more space

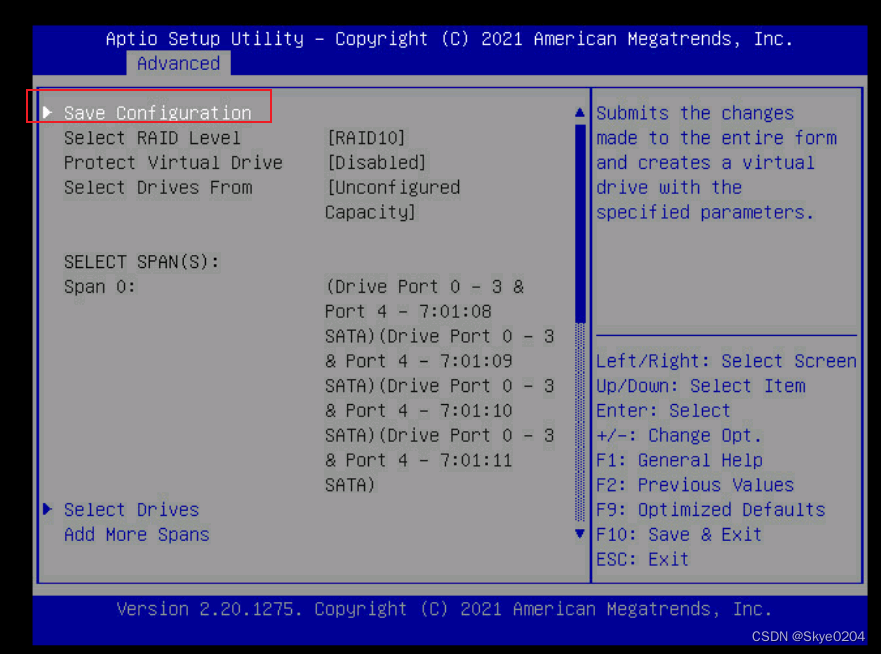

设置完之后，save configuration

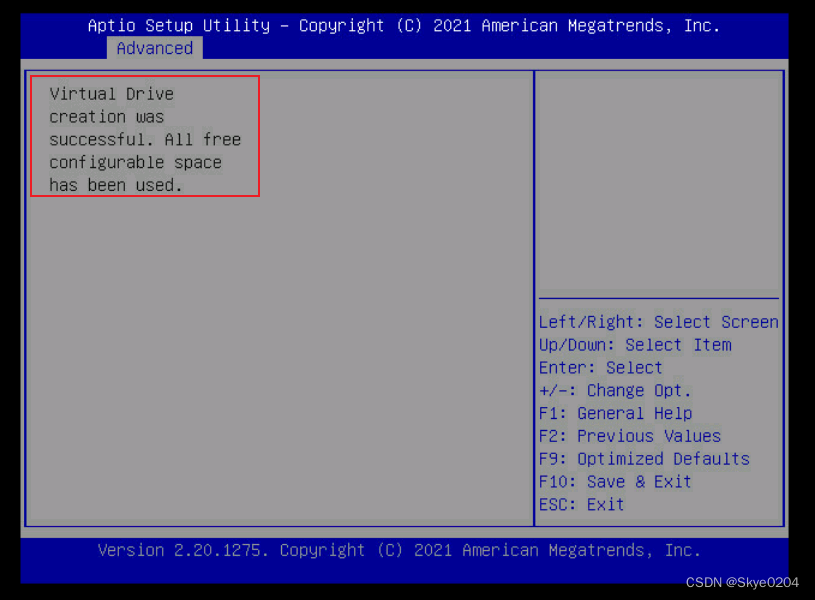

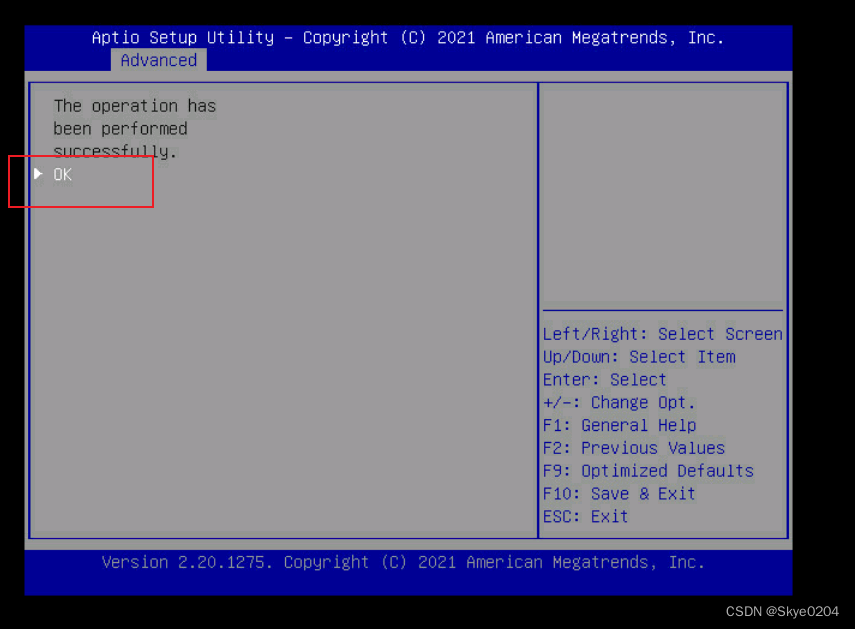

当所有磁盘都划分完成之后，会跳出下面界面，后面就可以开始启动使用了

 按F10，保存重启机器即可
