FAT文件系统中标准的虚拟扇区是512bytes的数据，而SPI flash的扇区的真实大小是4096。

主要思想：

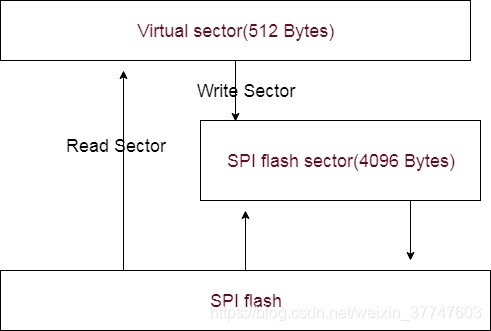

在内存中申请4096的buffer，每次写入数据，要把真实扇区的数据读出来，然后在写入内存中在填充512bytes的数据，请看如下所示的图。

上图中是读写扇区数据的流程，对于读扇区来说可以不需要特别的操作，但是对于写操作来说必须要获取flash上真实的地址扇区，然后在根据地址计算虚拟的扇区位于真实扇区的什么地址，之所以这样操作的原因：

内存RAM不够使用，无法将实际的扇区地址与虚拟的地址大小映射成一样的大小

具体的实现代码：

  uint32_t spi_real_sector = 0;
  uint32_t offset_sector = 0;
  spi_real_sector = blk_addr / SPI_REAL_FLASH_SIZE;
  offset_sector = (blk_addr % SPI_REAL_FLASH_SIZE) / DEVICE_SPI_FLASH_SECTOR_SIZE;
  _ReadSector(fat_buffer,spi_real_sector * SPI_REAL_FLASH_SIZE,SPI_REAL_FLASH_SIZE);
memcpy(fat_buffer + offset_sector * DEVICE_SPI_FLASH_SECTOR_SIZE,buf,blk_len);

具体的工程代码：

https://github.com/panuniverse/STM32_USB_MSC_DEVICE_FAT
