DT-06 For MQTT

感谢关注深圳四博智联科技有限公司产品！我公司提供完整的WiFi信号强度采集方案，包括WiFi信号采集、设备远程管理平台、智能终端应用等。

Doit_MQTT透传固件基于乐鑫ESP_IOT_SDK使用C编写，代码执行效率高。经过多个版本迭代，可靠性较高，功能丰富。固件开放，可自由使用。

1、兼容nodemcu开发板、esp8266 arduino开发板等
2、通过内置web页面设置串口参数以及网络参数
3、无线路由器自动重连
4、热点模式（AP）可设置：ssid、密码、加密方式、网关地址
5、远程服务器地址支持dns域名自动解析
6、MQTT登录，主题订阅，发布。

一、配置方法

1.1 首次配置的方法
在配置模式下，设备工作在热点模式，指示灯快速闪烁。发出WiFi信号，信号名称为：“Doit_MQTT_XXXXXX”，其中“xxxxxx”是该设备的产品ID。产品ID是设备的唯一标识。
使用笔记本电脑或者智能手机连接上述SSID，密码12345678。
连接成功后，使用浏览器进行配置。浏览器推荐使用Chrome、Firefox等。

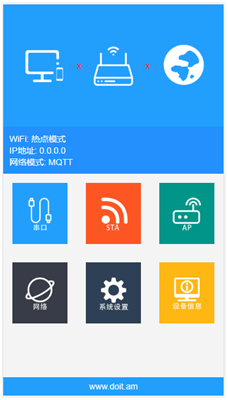

在浏览器地址栏中输入：“192.168.4.1”，进入配置页面。

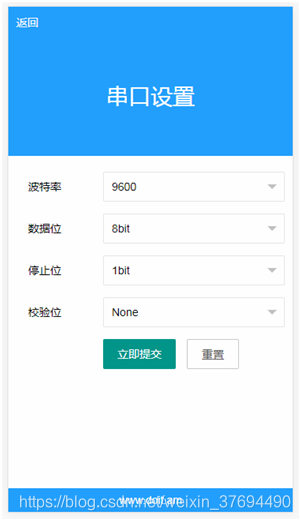

1.1.1 串口设置

波特率为与单片机的波特率，默认9600，可以自定义

数据位可以设置8bit与7bit

停止位可设置为1bit，1.5bit，2bit

校验位可设置为None,Odd,EVEN

1.1.2 STA设置
用于设置需要连接的路由的信息

SSID :目标热点SSID

密码：目标热点密码，路由无密码清空输入框即可。

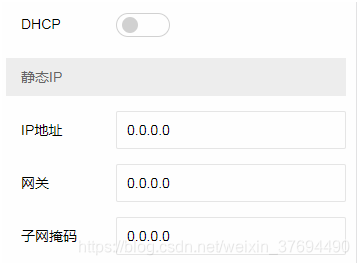

DHCP开关，关闭dhcp功能后，手动设置模块IP地址，网关，子网掩码。

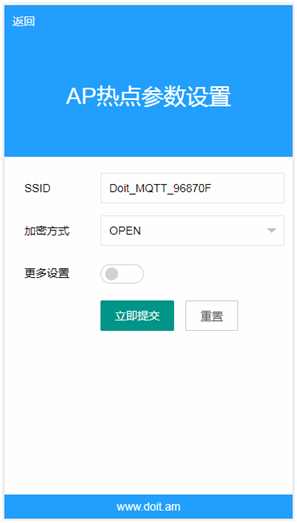

1.1.3 AP设置
用于设置模块开放的热点

Ssid 为模块的热点名，默认为Doit_MQTT_XXXXXX，不建议修改。

Password为模块热点密码，默认为开放热点，修改时需要注意的是密码最短8位，最长64位。

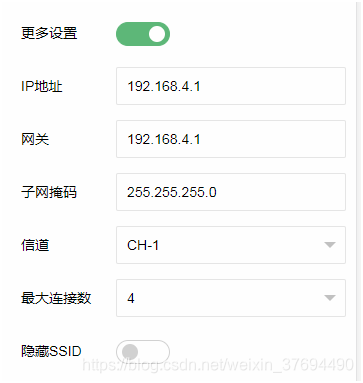

打开“更多设置”可以设置热点的IP地址，网关地址，子网掩码，信道，最大连接数

Ip地址为模块地址，默认为192.167.4.1，修改后重新配置浏览器访问的地址需要访问修改后的地址。

网关与ip地址一致

子网掩码默认为255.255.255.0

信道默认为ch1，范围1-13

最大连接数为可接入模块的最多station数量，非tcp server的客户端数量。

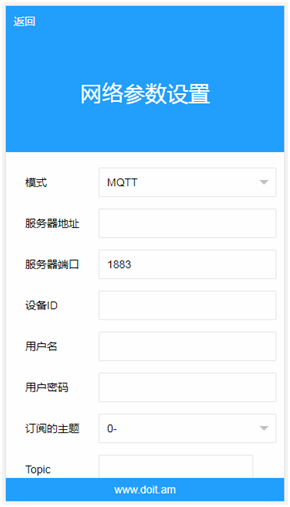

1.1.4 网络设置

模式：模式有4种TCP Server,TCP Client，UDP,MQTT，同时只能设置为一种模式。

MQTT模式
MQTT使用的是普通tcp连接，非ssl

服务器地址（Broker Address）为MQTT服务器地址，支持域名。

服务器端口（Broker Port）为MQTT服务器端口，MQTT服务器默认端口一般为1883。

设备ID（Clinet ID）为连接MQTT服务器的设备ID，建议使用唯一ID防止冲突被踢下线。例如可以使用默认热点名中的ID。

用户名（UserName）为登录MQTT的用户名，可选，若服务器无需输入用户名，设置为空。

用户密码（UserPassword）为登录MQTT的用户密码，可选，若服务器无需输入用户名，设置为空。

订阅的主题：（Subscribes Topic）为模块订阅的主题，若本模块需要接受其他客户端发布的主题，输入对方发布的主题即可。最多订阅10个主题。

订阅的主题的Qos，值为0 1 2

Publishes Topic为模块发布的主题，如果其他客户端需要订阅本拓展板的消息，即订阅本主题。可通过AT指令修改本主题。

发布的主题的Qos，值为0 1 2

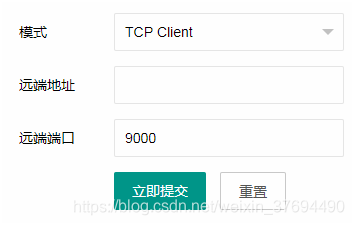

TCP Client模式

远端地址（remote ip）目标服务器地址，支持域名。

远端端口（remote port）目标服务器端口，0-65535

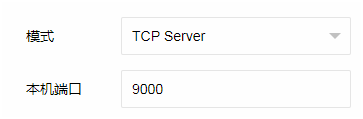

TCP Server模式
模块作为tcp 服务器

本机端口（remote port）模块监听的端口范围0-65535

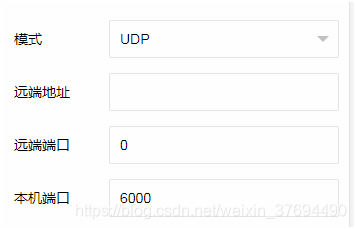

UDP模式

默认不需要设置远端地址和端口，收到udp数据后自动记录回复对方
点击保存,提示“保存成功”。或提示“IP格式错误”!为网关ip格式错误，请检查参数是否设置正确。

设置成功后，设备自动重启，使新设置生效！

1.2重新配置的方法
如果用户已经配置过无线路由器SSID和密码，需要再次配置，WIFI-TTL按一下“R”键，ESP13拓展版按一下模块“KEY ”键，模块即可重新进入配置模式。指示灯快闪。

如果曾修改过扩展板热点名，热点密码，网关地址。拓展板发出的热点为修改后的热点。如果忘记修改的配置，WIFI-TTL长按“R”键超过5s，ESP13拓展版长按“KEY”键超过5s，指示灯快闪恢复出厂设置。重复1.1步骤。

二、配合单片机使用方法

配置完成后指示灯先每隔1s闪烁一次，连接上路由后常亮。

拓展板或者WIFI-TTL使用串口与单片机通讯，波特率9600，8个数据位，1个停止位，无校验（即9600,8N1）。

拓展板启动时会发送数据到串口。

==============================================

|Start ESP8266

|Firmware Version:MQTT_v1.0.2

|Compile Time:Jul 10 2018,16:51:20

|SDK Version:2.2.1(cfd48f3)

|MAC address:60-01-94-96-87-0F

==============================================

连接成功后发送以下信息到串口：

WIFI CONNECTED

WIFI GOT IP

三、LED灯指示含义

按键r或者key键长按时，会快闪，超过5秒恢复出厂设置；

在ap模式下，上电快速闪烁；

在sta模式下，上电慢闪；连接成功无线路由器后，常亮。
