DT-6_TTL-WiFi透传模块介绍

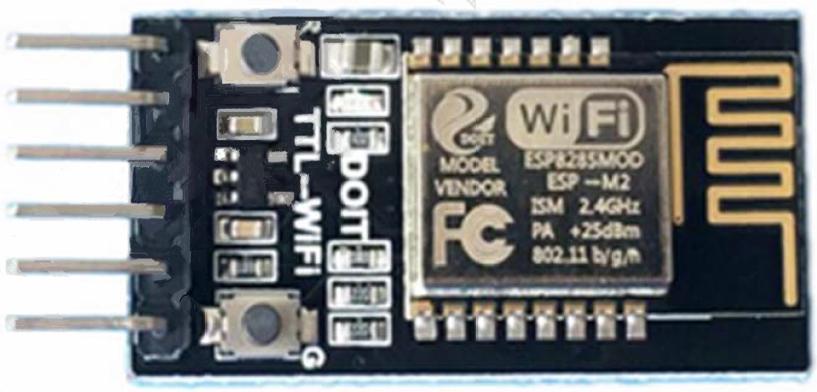

DT-6_TTL-WiFi透传模块简介

TTL-WiFi模块基于ESP-M2WiFi 模块研发，引出串口TTL、EN、STATE等引脚。产品内置我司最新版本的串口透传固件可完成设备TTL 端口到WiFi/云的数据实时透传，具备低功耗控制，状态指示等功能。本模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。

DT-6_TTL-WiFi透传模块特点

1、完全兼容原有的蓝牙透传模块电气接口和物理接口；

2、内置工业级透传固件 V3.0，可靠稳定，WEB 界面配置；

3、基于 ESP-M2 高性能WiFi 模块，整体尺寸：34mm×17mm×4mm；

4、供电电压：4.5V~6.0V，TTL 电压：3.3V（可兼容5.0V）；

5、引出管脚：STATE，TXD、RXD、EN；

6、平均电流：80mA；WiFi 数据发送时170mA；深度睡眠模式下20μA；

7、支持串口 AT 指令；

8、支持可再编程，OTA 固件升级；

9、串口与 WiFi 数据实时无缝透传；

10、内置 HTTP Web Server，支持网页配置各项参数；

11、WiFi支持AP、STA、AP+STA 三种模式；

12、支持 WiFi STA 模式下自动重连，TCP Client 模式下自动重连；

13、串口支持设置波特率、数据位、奇偶校验、停止位、分包时间；

14、支持波特率(bps)：

300/600/1200/2400/4800/9600/19200/38400/57600/74800

115200/230400/460800/921600/1843200/3686400；

15、支持 AP 使能、自定义SSID/密码、自定义IP 和网段等；

16、自动扫描周边热点，支持 STA 使能、DHCP、自定义IP 和网段等；

17、支持 TCP Server、TCP Client、UDP Server、UDP Client 和UDP 局域网广播；

18、远程服务器地址支持 DNS 域名自动解析；

19、支持通过 AT 指令查看状态；

20、引出 IO4 表征WiFi 状态。

21、工作温度范围：-40℃-125℃；

22、应用场景：智能家居、无线数据采集透传、智能小车控制、无线串口打印机、户外 LED 灯、工业控制等。

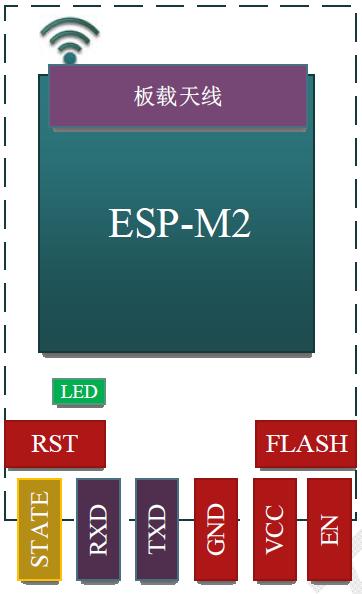

DT-6_TTL-WiFi透传模块结构示意图

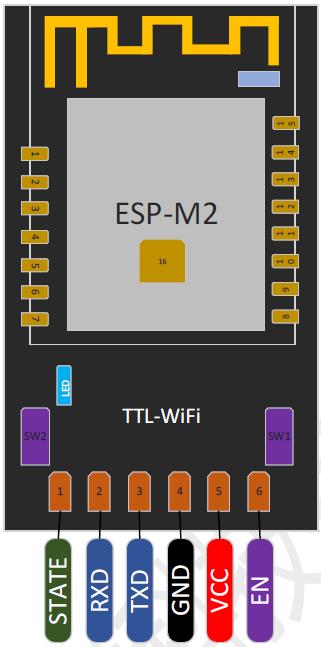

DT-6_TTL-WiFi透传模块接口定义

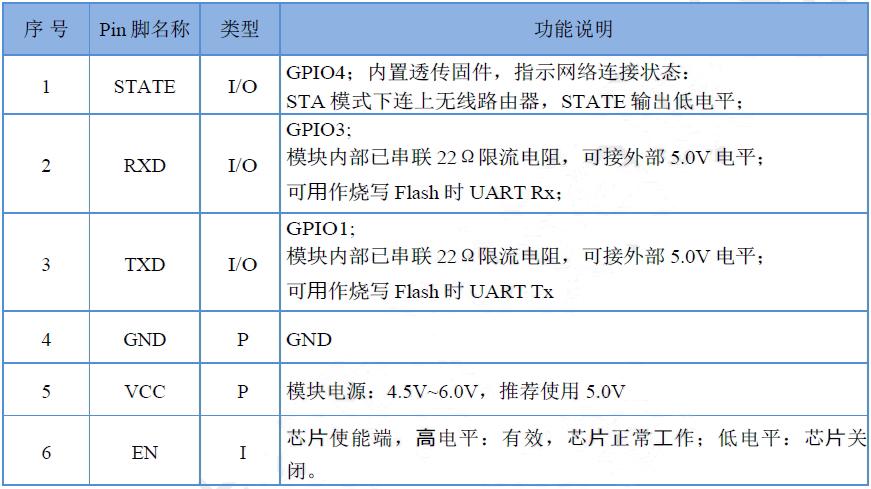

DT-6_TTL-WiFi透传模块引脚功能

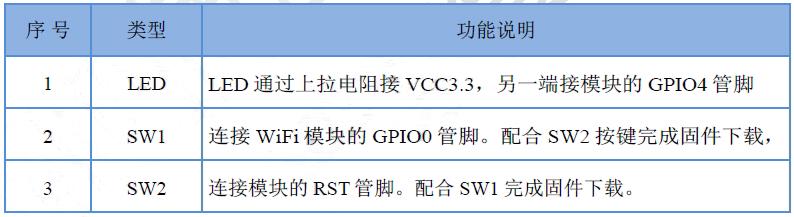

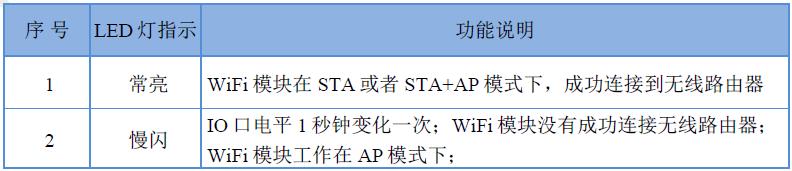

DT-6_TTL-WiFi透传模块按键及 LED 功能
