mysql学习笔记-InnoDB数据存储结构

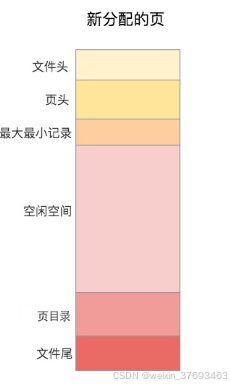

2、数据页内部组成

1、File Header（文件头部）（38字节）
FIL_PAGE_OFFSET（4字节）：数据页唯一编号
FIL_PAGE_TYPE（2字节）:页面类型，索引页、溢出页、系统页、Undo日志页等信息
FIL_PAGE_PREV（4字节）和FIL_PAGE_NEXT（4字节）：页与页之间形成双向链表
FIL_PAGE_SPACE_OR_CHKSUM（4字节）：校验数据完整性
FIL_PAGE_LSN（8字节）：页面被最后修改对应的日志序列
2、Page Header（页面头部）
数据页中存储记录的状态信息。
3、Infimum + Supremum（最小最大记录）
记录主键最大值、最小值
4、Free Space (空闲空间)
插入用户记录之后剩余空间情况

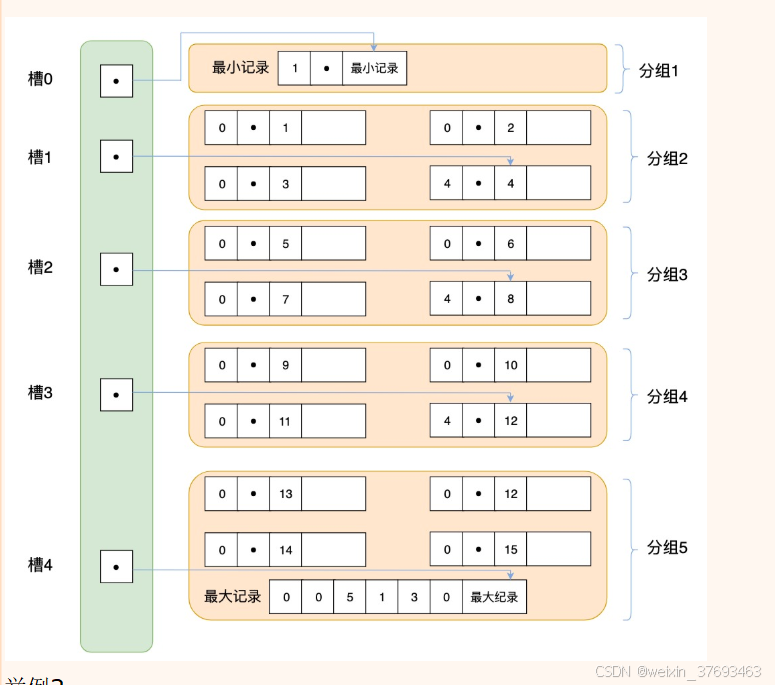

5、Page Directory（页目录）
使用页目录，二分法查找，提升检索效率

6、Trailer（文件尾部）（8字节）
为了校验页的完整性

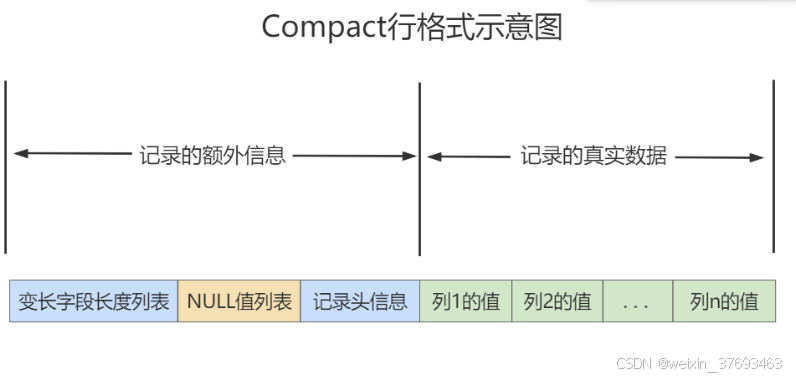

3、COMPACT行格式

变长字段长度列表：存放变长字段真实占用字节数，逆序存放
NULL值列表：null字段类型，到底存放值没有

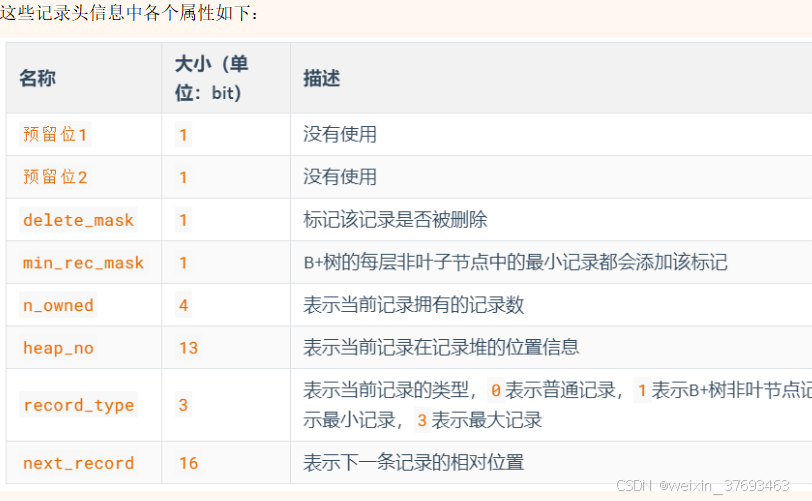

记录头信息：
记录真实数据：除了自己定义的列，系统还会增加row_id唯一标识一条记录；transaction_id:事务id；roll_pointer:回滚指针

4、区、段、碎片区

为什么要有区的概念？一个去管辖64物理位置上连续的页，避免随机IO成本非常高。
为什么要有段？InnoDB对B+树的叶子节点和非叶子节点进行了区别对待，存放叶子节点的区的集合就算一个段，非叶子节点区的集合也算是一个段。常见的段有 数据段、 索引段、 回滚段。
为什么要有碎片区?
碎片区直属于表空间，并不属于任何一个段。碎片区中的页既可以属于A段也可以属于B段，有些甚至哪个都不属于。为了节约存储空间而设计。

5、表空间

表空间是一个 逻辑容器，表空间存储的对象是段，在一个表空间中可以有一个或多个段，但是一个段只能属于一个表空间。表空间数据库由一个或多个表空间组成，表空间从管理上可以划分为系统表空间(Systemtablespace)、独立表空间(File-per-table tablespace)、撤销表空间(Undo Tablgspace)和 临时表空间(Temporary Tablespace)等。

5.1 独立表空间

独立表空间结构
独立表空间由段、区、页组成。
