直方图及其均衡化

1，什么是直方图？

图像的直方图用来表征该图像像素值的分布情况。用一定数目的小区间（BIN）来指定表征像素值的范围，每个小区间会得到落入该小区间表示范围的像素数目。该图像的直方图可以使用hist()函数绘制。

2，什么是直方图均衡化？

直方图均衡化是将一幅图像的灰度直方图变平，使变平后的图像中每个灰度值的分布概率都相同。直方图均衡化可以用来对图像灰度值进行归一化处理，并且可以增强图像的对比度。

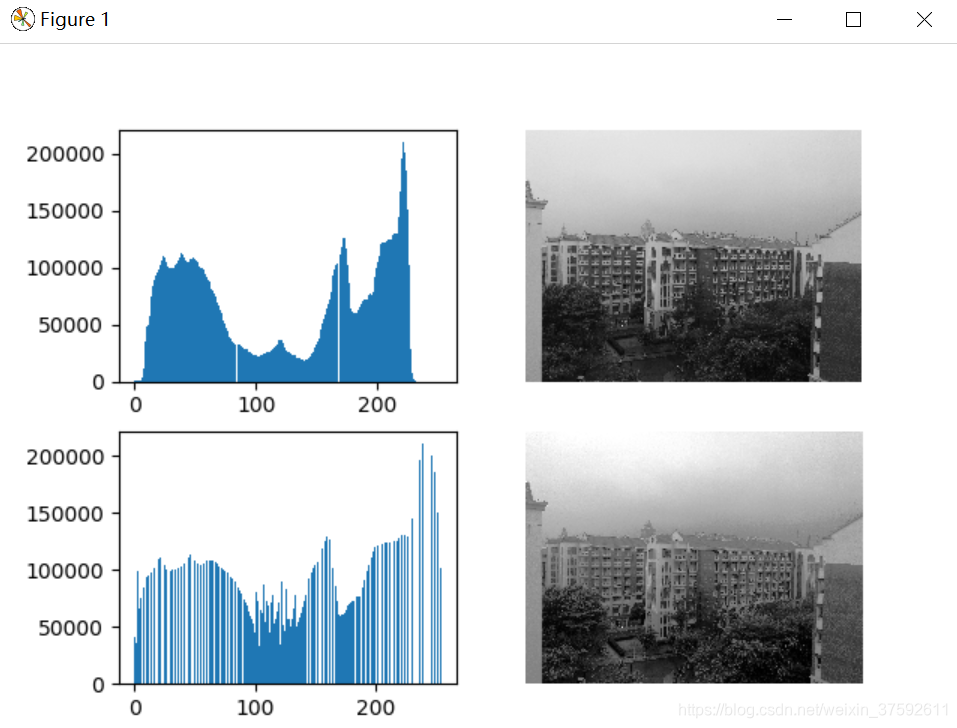

3，直方图及其均衡化实现及其效果

import numpy as np
from PIL import Image
import matplotlib.pyplot as plt
import matplotlib.cm as cm
from PCV.tools import imtools #abc


image = Image.open("2.jpg").convert("L")#转化为灰度图像
image_array = np.array(image)
plt.subplot(2,2,1)
plt.hist(image_array.flatten(),256)#将数组转化为一维数组
plt.subplot(2,2,2)
plt.imshow(image,cmap=cm.gray)
plt.axis("off")

a = imtools.histeq(image_array)  # 利用刚定义的直方图均衡化函数对图像进行均衡化处理
plt.subplot(2,2,3)
plt.hist(a[0].flatten(),256)
plt.subplot(2,2,4)
plt.imshow(Image.fromarray(a[0]),cmap=cm.gray)
plt.axis("off")

plt.show()

4，遇到的问题

（1）由于hist()只接受一维数组作为输入，所以在绘制图像直方图之前，必须先对图像进行压平处理。fatten（）方法可以将任意数组按照行优先准则转成一维数组。

（2）出现pycharm Unresolved reference 'xxx' 问题；这是由于python库里没有这个文件因此我用Anaconda 安装了第三方库,安装路径为pcv文件路径。

pip install C:\Users\pcv-book-code-master\PCV

（3）出现NameError: name 'imtool' is not defined 问题，原因：在import时把名字写错了

（4）DeprecationWarning 类型错误，原因：我用的python版本是3.7版本的与PCV库中python的版本为2.7的不同

PCV:

imhist,bins=histogram(im.flatten(),nbr_bins,normed=True)

更改后：

hist,bin=np.histogram(im.flatten(),256,[0,256])
