GPIO口的 LED 点亮（以STM32F407IGTb芯片为例）

1、掌握的GPIO口的使用方法
2、熟悉Keil uVision5工具软件的使用

原理：
只要是对硬件操作，就要首先查看原理图。
查看外设是给模块的MCU的哪个引脚相连。
FS-STM32F407开发平台上的LED的亮灭状态，与芯片上的引脚I/O输出电平有关。

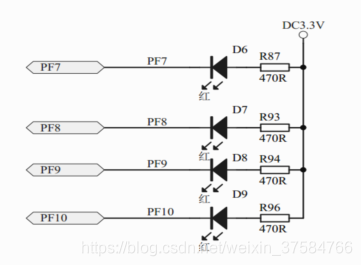

FS-STM32F407开发平台上LED的I/O扩展：

在这里插入图片描述

IO操作重要结构体：GPIO_InitTypeDef

typedef struct
{
    uint32_t Pin;               操作的管脚
	uint32_t Mode;   			模式选择
	uint32_t Pull;     			上拉下拉，或者都不加
	uint32_t Speed;    			速度选择
	uint32_t Alternate; 		管脚复用模式
} GPIO_InitTypeDef;

1、Mode

输入（复位状态）/input（reset state）
通用输出模式 / general purpose output mode
复用功能模式 / alternate function mode
模拟模式 / analog mode

 #define  GPIO_MODE_INPUT       ((uint32_t)0x00000000)   /*!< Input Fl
