Qt下绘制图表——QtCharts版

Qt Charts 在Qt4时代就有了，不过一直以来是商业许可的。从5.7.0开始，Qt Charts 也纳入了开放许可证。最为简洁使用Qt Chars的方法就是安装Qt5.7以后的版本。

之前的一篇文章包含了下载Qt任意版本的连接，详情请参考https://www.jianshu.com/p/f19a546227ff

安装好Qt以后，进行一下操作：‘

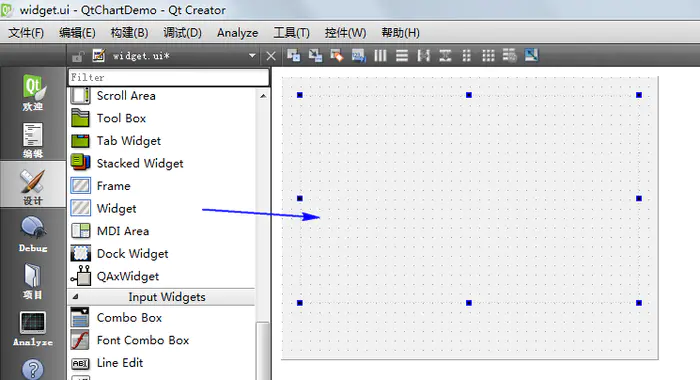

1新建一个项目，在界面上放置一个Widget，使用一个Widget作为Chart的载体

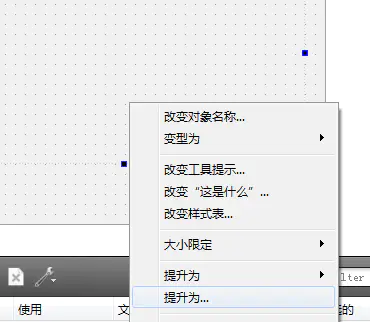

2右键点击这个widget，把这个Widget提升。

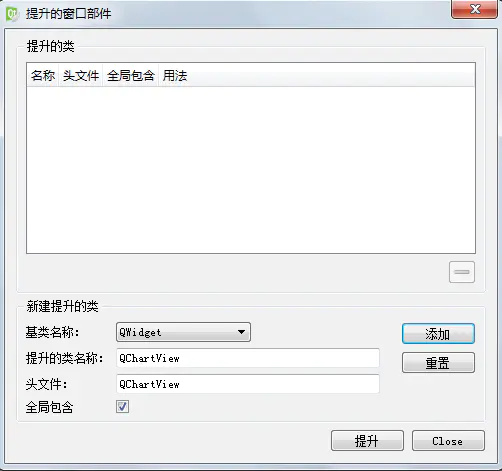

3提升的类名为QChartView，头文件也为QChartView

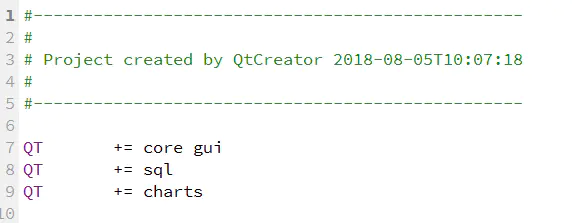

4对pro文件进行设置



添加           QT += charts

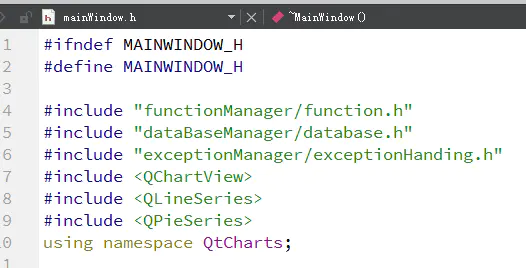

5针对所调用QCharts的文件

在对应头文件中添加       using namespace QtCharts;

                                        #include      <QChartView>

                                        #include       <QLineSeries>

                                        #include        <QPieSeries>



6在构造函数里添加：

QLineSeries* line1 = new QLineSeries();

    for(double x=0;x<10;x+=0.1)

    {

        line1->append(x,sin(x));

    }

    QChart* c = new QChart();

    c->addSeries(line1);

    ui->defectWaveform->setChart(c);

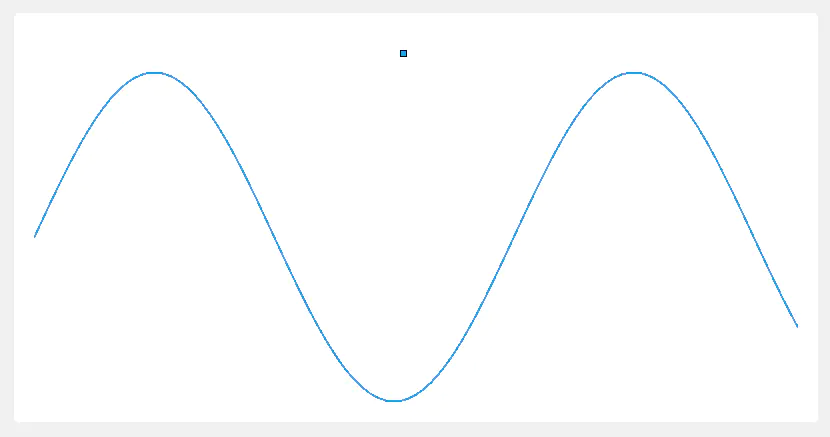

7至此配置与编写完成，运行程序应该能得到如下界面：
