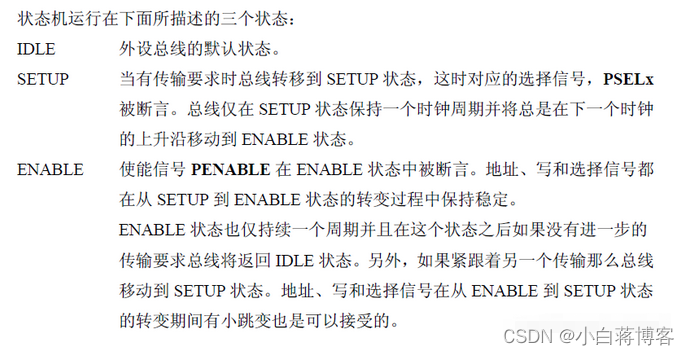

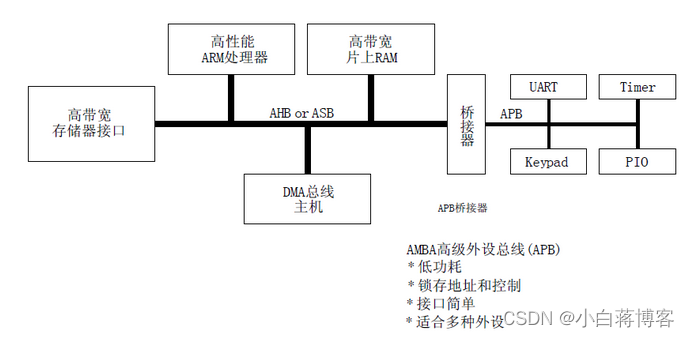

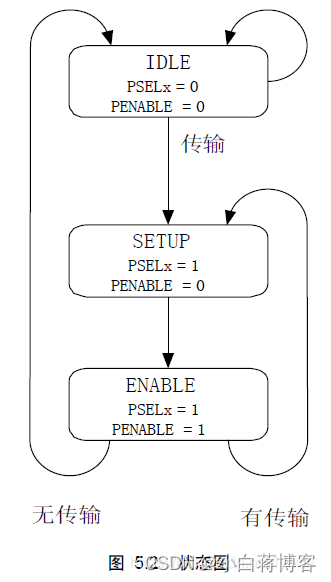

目录 APB简介 APB的状态机 APB的时序图 APB简介 APB总线源自AMBA2.0，即ARM总线标准的2.0版本。AMBA目前已经更新到5.0版本，APB总线的功能也得到了扩充。 APB总线最常见的场景就是完成IP的寄存器读写，简单、单一、高效、低功耗。APB的后续版本均是对APB初代版本的简单扩展，业界最常用的仍然是APB初代版本，即APB2.0 下面这个图真的是经典中的经典，简单SoC中都是这种结构： APB的状态机 下图是APB的三个状态，其中SETUP状态是APB总线的典型状态，有利于IP实现低功耗。 APB的时序图
超级会员免费看
本文介绍了APB协议，起源于AMBA2.0，主要用于IP的寄存器读写操作。APB协议以简单、高效和低功耗著称，其经典结构在简单SoC中广泛使用。文章详细阐述了APB状态机的三个状态，包括SETUP状态对低功耗设计的重要性，并解析了APB的时序图，特别是写传输的时序细节，强调了在降低功率消耗方面的考虑。
