gocv是opencv的封装,gocv是儿子,opencv是爸爸
比如在Mat结构体中,只有c.Mat属性,看不见其它属性
所以儿子有事,得去找爸爸

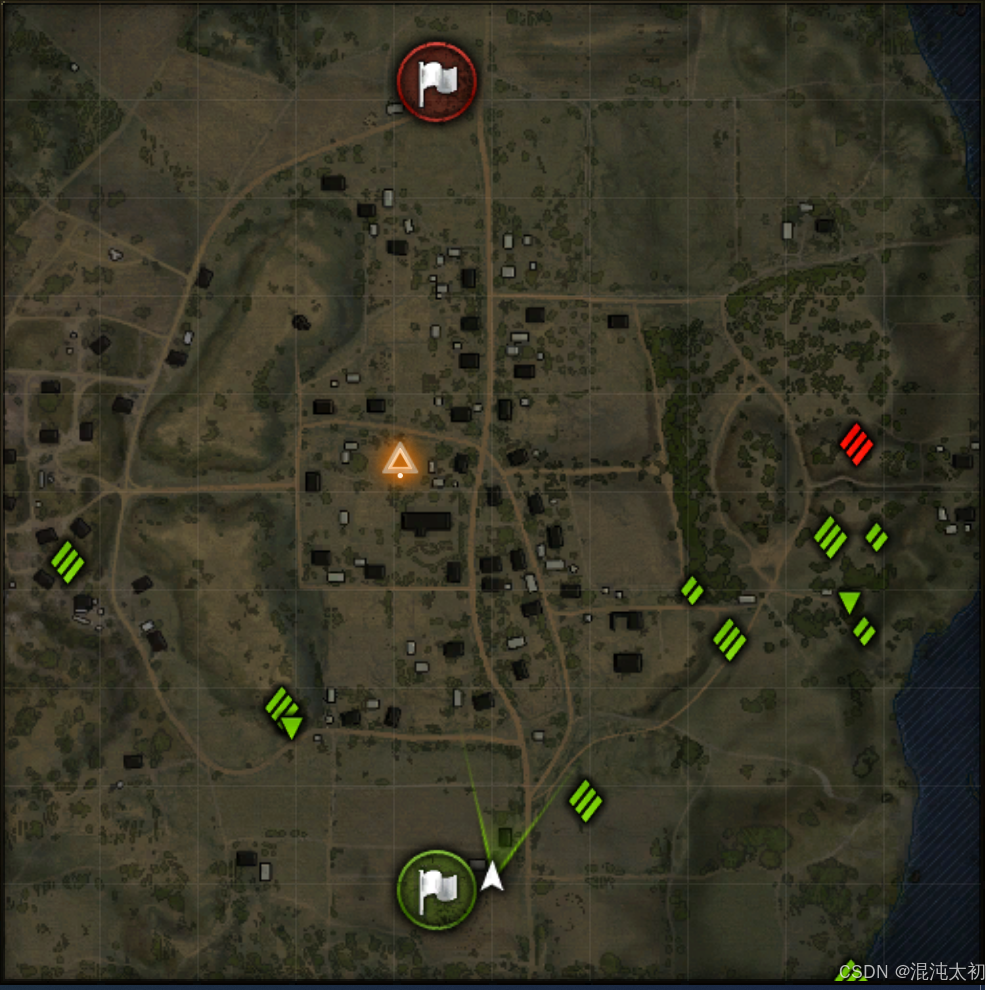

原图
获取图片中的三角

处理后的图片
代码

package main

import (
	"fmt"
	"image"
	"image/color"
	"log"

	"gocv.io/x/gocv"
)

// 绘制角点
func main() {
	src := gocv.IMRead("img/terrain.png", -1)
	if src.Empty() {
		log.Fatalln("图片不存在...")
	}
	srcW := gocv.NewWindow("src")
	defer srcW.Close()
	srcW.IMShow(src)

	//转灰度图
	gray := gocv.NewMat()
	gocv.CvtColor(src, &gray, gocv.ColorRGBToGray)
	dstW := gocv.NewWindow("dst")
	defer dstW.Close()
	dstW.IMShow(gray)

	//二值化
	edges := gocv.NewMat()
	gocv.Canny(gray, &edges, 200, 250) //后面这两个数值调节很重要,数值大可以去除长轮廓
	edgesW := gocv.NewWindow("edges")
	defer edgesW.Close()
	edgesW.IMShow(edges)

	//高斯模糊 去除噪点
	gaussBlur := gocv.NewMat()
	gocv.GaussianBlur(edges, &gaussBlur, image.Point{1, 1}, 1, 1, gocv.BorderWrap)
	gaussBlurW := gocv.NewWindow("gaussBlur")
	defer gaussBlurW.Close()
	gaussBlurW.IMShow(gaussBlur)

	//查找轮廓
	pointsVector := gocv.FindContours(gaussBlur, gocv.RetrievalCComp, gocv.ChainApproxNone)
	contours := gocv.Zeros(edges.Rows(), edges.Cols(), edges.Type())
	contoursW := gocv.NewWindow("contours")
	defer contoursW.Close()

	c := color.RGBA{0, 255, 255, 0}
	PV := gocv.NewPointsVector()

	for k := range pointsVector.ToPoints() {
		//ApproxPolyDP 将曲线变成直线 epsilon 这个参数有关*0.01 数在0.1和0.2之间会将曲线变成直线
		//gocv.ArcLength轮廓周长判断 去除短轮廓
		if gocv.ArcLength(pointsVector.At(k), false) > 90 && gocv.ArcLength(pointsVector.At(k), false) < 100 {
			pv := gocv.ApproxPolyDP(pointsVector.At(k), gocv.ArcLength(pointsVector.At(k), false)*0.2, false)
			PV.Append(pv)
		}
	}
	//画轮廓
	for k := range PV.ToPoints() { //这个for少个参数,我也很意外
		//再次去除短轮廓 要获取gocv.PointsVector中的gocv.PointVector 要使用 At方法
		if gocv.ArcLength(PV.At(k), false) > 50 && gocv.ArcLength(PV.At(k), false) < 100 {
			gocv.DrawContours(&contours, PV, k, c, 1)
		}
	}
	contoursW.IMShow(contours)

	//使用Shi_Tomasi角点检测
	corners := gocv.NewMat()
	gocv.GoodFeaturesToTrack(contours, &corners, 10, 0.01, 20) //参数调节好很重要 根据需求调节
	//绘制角点
	for row := 0; row < corners.Rows(); row++ {
		point := corners.Row(row)
		for col := 0; col < point.Cols(); col++ {
			vf := point.GetVecfAt(col, 0) //GetVecfAt这个方法是用来解析检测的角点
			fmt.Println(vf[0], vf[1])
			gocv.Circle(&contours, image.Point{int(vf[0]), int(vf[1])}, 3, color.RGBA{25, 25, 255, 0}, -1)
		}
	}
	cornersW := gocv.NewWindow("corners")
	defer cornersW.Close()
	cornersW.IMShow(contours)
	gocv.IMWrite("img/corners.png", contours)
	srcW.WaitKey(0)
}
