本文介绍了使用sawtooth函数生成不同特性的锯齿波方法，并通过代码演示了如何改变参数来调整波形的周期、形状及频率，包括标准三角波、正三角波、90%角波和1Hz频率的锯齿波。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

函数原型：

f = sawtooh(a*t)： T = 2pi/a

f = sawtooh(a*t, width)： T = 2pi/a，width表示波极值点出现的位置，0~1

代码演示：

clear all
clc

%三角波演示
t = 0:0.01:10;
%通过sawtooth产生一个方波序列，周期是2pi/2
f1 = sawtooth(2*t);
%绘制图形,放在子图1
subplot(4,1,1);
plot(t, f1);
%重新定义XY轴
axis([0,10,-1.5,1.5]);
%图形标识
title('2π三角波');
%xlabel('V');
%ylabel('t');

%通过sawtooth产生一个方波序列，周期是2pi/2，生成一个正三角波
f2 = sawtooth(4*t, 0.5);
%绘制图形,放在子图2
subplot(4,1,2);
plot(t, f2);
%重新定义XY轴
axis([0,10,-1.5,1.5]);
%图形标识
title('2π三角波,正三角波');

%通过sawtooth产生一个方波序列，周期是2pi/2
f2 = sawtooth(4*t, 0.9);
%绘制图形,放在子图2
subplot(4,1,3);
plot(t, f2);
%重新定义XY轴
axis([0,10,-1.5,1.5]);
%图形标识
title('2π三角波,90%角波');

%通过sawtooth产生一个方波序列，周期是1HZ
f2 = sawtooth(2*pi*t);
%绘制图形,放在子图2
subplot(4,1,4);
plot(t, f2);
%重新定义XY轴
axis([0,10,-1.5,1.5]);
%图形标识
title('1HZ三角波');

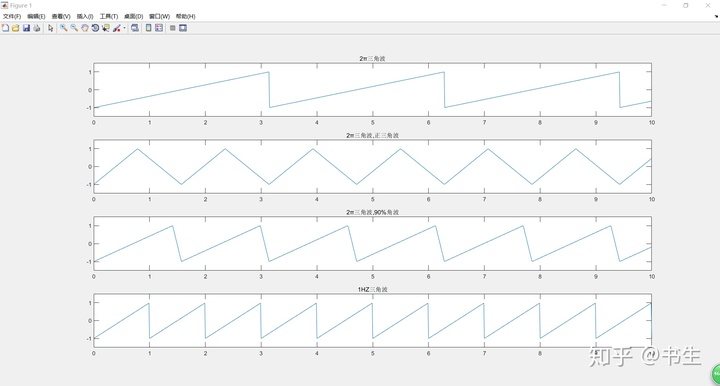

输出效果演示：
