大多数情况下我们不会去关心或调整Revit的项目基点，但对建筑群落设计和在倾斜轴网工作时就尤为有用了，而项目基点则是相对测量点而生效的，下面就来我们来看看Revit中两者的区别和具体的用法。

1.显示项目基点和测量点

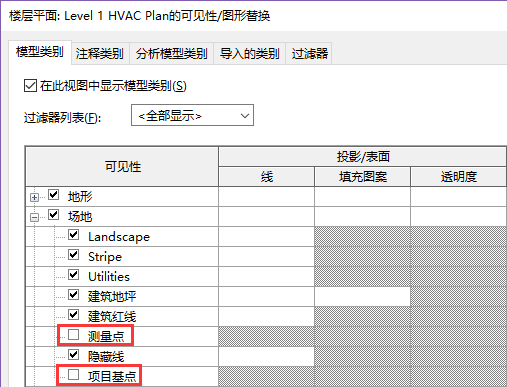

首先打开在视图>可见性/图形功能

在建筑类别场地下找到测量点和项目基点，并勾选。

注意：即使我们全选也没法选中子类别，需要展开以后单独勾选。

2.项目基点和测量点的区别

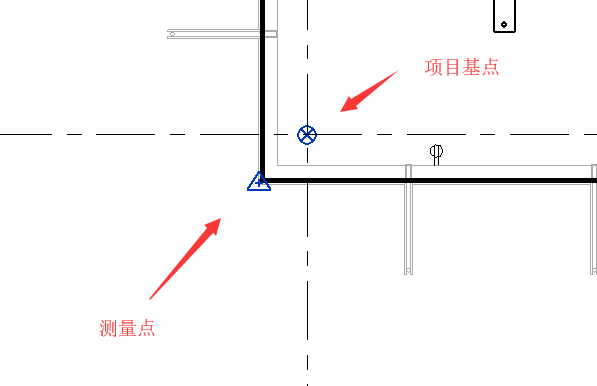

显示以后我们可以看到多了2个蓝色的图元，圆形的是项目基点，而三角形的是测量点（一般新建项目2者是重叠）

项目基点：顾名思义是整个项目参考坐标系的原点，直接移动时会将模型一同移动

测量点：是世界坐标系中的测量坐标，主要用于控制建筑红线边界，确定项目基点的绝对位置

3.修改项目基点

测量点一般我们我们可以直接修改，但当我们修改项目基点时就会发现整个工程文件都跟着动了，那在项目做到中间过程时有些朋友就不清楚改怎么修改了。

其实也非常简单，只要选中项目基点，点击一下回形针按钮取消剪裁就可以修改了。

当然我们还可以设置项目基点到测量点的距离和角度，以及高程。

不过当前的视图并不会有什么太大的变化，那是因为视图是以“项目北”为基准的。

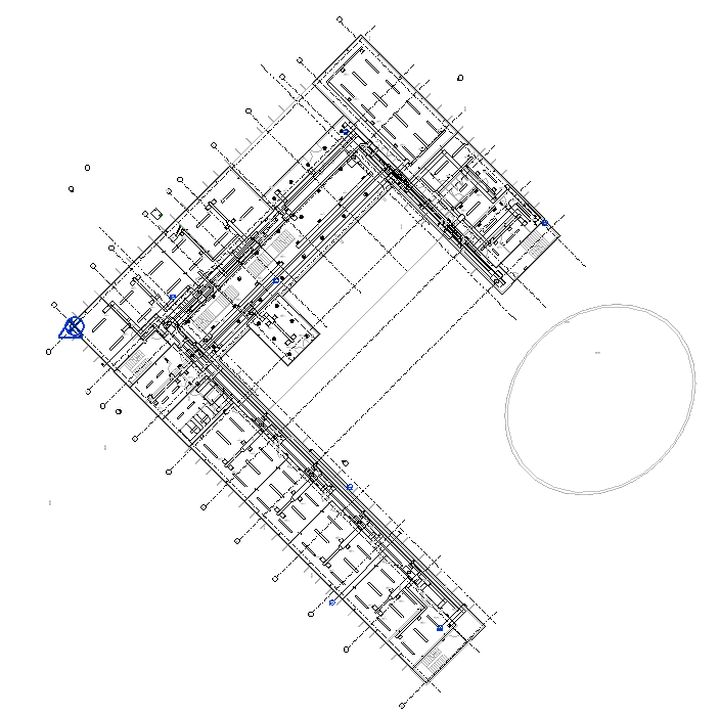

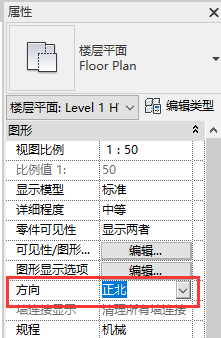

当我们在视图空白处点击一下，然后将当前视图的“方向”属性改为“正北”时，就可以看出明显的区别了。

因为此时是以“测量点”的正北面作为视图方向的。

这样我们在倾斜轴网部分工作时就非常方便了。

4.链接模型的定位

除了以上这些作用以外，项目基点还对模型的合并、链接文件的导入等场合时也非常重要！

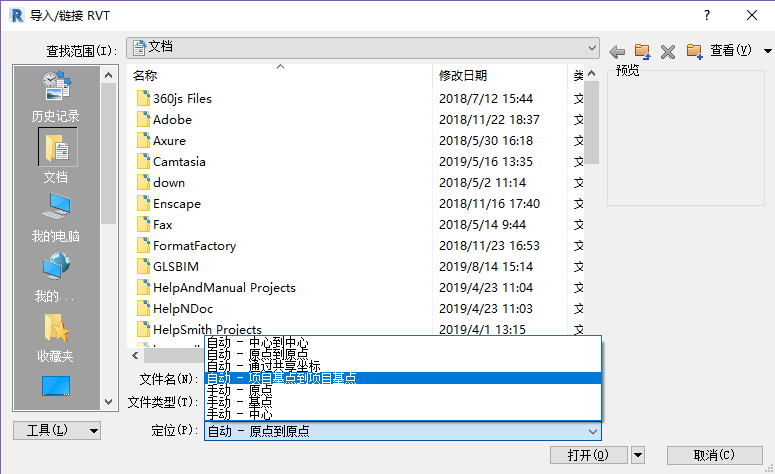

当我们导入链接文件时，可以在“定位”中选择自动/手动根据“项目基点”或测量“原点”来进行定位。

---
