最近有个童鞋私信我，遇到了一个棘手难题：我的图做图时使用A高程系统，现在要输出B高程系统成果。A系统比B系统低10m，图形已经用CASS绘制完成。如何用CASS批量修改全图的等高线和高程点的高程值？

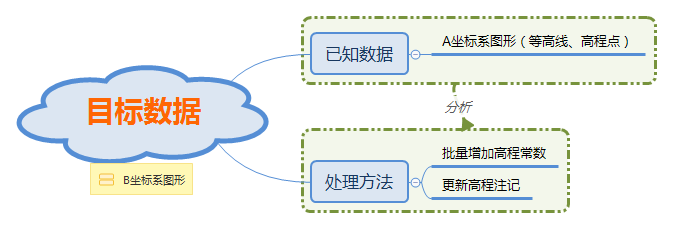

分析过程：将已知数据和目标数据对比，找到差距和解决的方法。

已知数据：为A坐标系图形，包括等高线和高程点

处理方式：将全图的等高线和高程点，批量加一个高程常数10，并更新高程注记。

一、批量加高程常数

将全图高程点和等高线的Z值增加10。

操作步骤：

1.新建图形

菜单：文件-新建图形文件

2.插入A坐标系图形

菜单：工具-插入图块

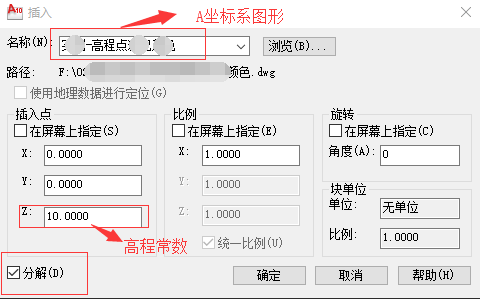

按下图所示设置插入参数

3.检查修改的结果

分别查看等高线和高程点的Z值是否已经增加10。

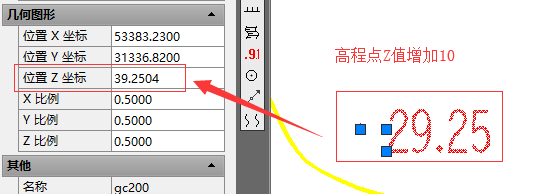

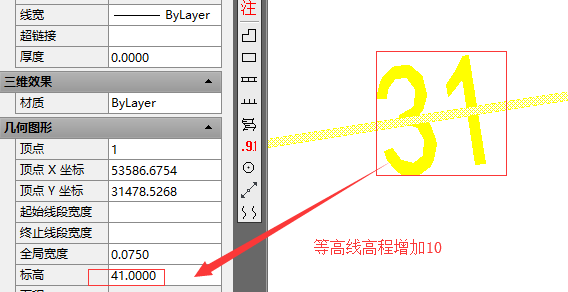

操作：按住Ctrl键+1，打开对象特性对话框。按下图所示查询修改的结果

二、更新高程注记

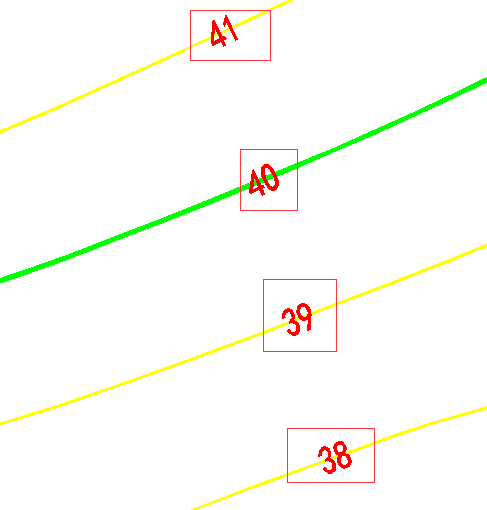

1.等高线注记

等高线高程注记，没有随高程值改变而更新。请删除注记后，重新标注。

2.高程点注记

高程点的Z值已经更新，但高程注记未同步更新。可以执行两步操作，高程注记就批量自动更新。

• 点击菜单：绘图处理-高程点处理-打散高程注记。
• 点击菜单：绘图处理-高程点处理-合成打散高程注记

PS：看起来是逆操作，可是很土很管用！看看下图操作前后的高程点注记。

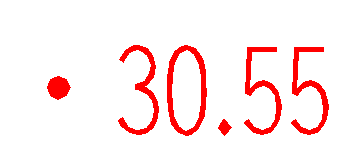

修改前的高程点

修改后的高程点

复盘总结

解决批量处理全图高程问题，先用插入图块命令，将插入点的高程设置为一个常数，解决批量改高程问题。接着用高程点注记打散和合并操作，将高程点注记更新，解决高程注记更新问题。看起来很土很笨的方法，实实在在的解决了这个棘手的问题。
