一、LVM逻辑卷管理

1. 定义

将多个物理分区/磁盘从逻辑上组合成一个更大的整体，从其中划分出不同的逻辑分区，逻辑分区的大小可以根据需求扩大和缩减

2. LVM概念

PV：物理卷

VG：卷组(可以包含65534个PE)

LV：逻辑卷，真正存储数据的

PV物理卷--->VG卷组--->LV逻辑卷--->格式化--->挂载使用文件系统

3. LVM管理命令

功能物理卷   卷组    逻辑卷

scan(扫描)pvscanvgscanlvscan

create(创建)pvcreatevgcreatelvcreate

display(显示)pvdisplayvgdisplaylvdisplay

remove(移除)pvremovevgremovelvremove

extend(扩充)      vgextendlvextend

reduce(减小)      vgreducelvreduce

4. 用法

pvcreate  设备名...

vgcreate  卷组名  物理卷...

lvcreate  -L  大小  -n  逻辑卷名  卷组名

lvextend  -L  +大小 /dev/卷组名/逻辑卷名(将VG的PE移动到LV中)

resize2fs    /dev/卷组名/逻辑卷名

vgcreate -s 指定PE大小

lvcreate -l PE个数

二、软RAID磁盘阵列管理

1. RAID定义

廉价冗余磁盘阵列，通过硬件/软件技术，将多个较小/低速的磁盘整合成一个大磁盘，不仅可用存储数据，还可以对数据提供一定的保护

2. RAID级别

RAID0：条带模式，由二个和二个以上的磁盘组成，同一份文档分散在不同的磁盘中，并行写入提高效率

RAID1：镜像模式，由二个和二个以上的磁盘组成，一份文件会被分别写入到不同的磁盘中，每份磁盘数据一样，提供容错，读效率提高

RAID1+0/RAID0+1：整合RAID0、RAID1的优势。并行存取提高效率。镜像写入提高可靠性

RAID5：结合RAID0和RAID1的好处，同时避免他们的缺点。由三个以上大小相同的磁盘组成，提供冗余

3. RAID实现方式

硬RAID：性能好，需要专门配置RAID卡

软RAID：在Linux中通过软件模拟，效率差

4. 创建软RAID

mdadm -C 阵列名 [选项]  成员盘

-C    创建

-l    指定RAID级别

-n   指定成员盘数量

-x    指定冗余盘数量

-v    显示详细执行过程信息

5. 模拟故障

mdadm 阵列名 [选项] 成员盘

-f    将某个成员盘标记为故障

-r    移除成员盘

-a    添加成员盘

6. 查看RAID阵列

-D    显示详细信息

-E    查看超级快信息

-s    扫描运行中的阵列

7. 启用/停用RAID阵列

mdadm -S    停用

mdadm -A    启用

8. /proc/mdstat            记录运行中阵列的状态

9. /etc/mdadm.conf        存放RAID阵列的固定设置

lvm逻辑卷管理实验

练习一：创建卷组

1)准备3块10G的空闲分区，将类型ID修改为8e (LVM)

2)使用其中2块分区组建名为myvg的卷组，查看此卷组信息

a)先检查有哪些物理卷

b)将两块空闲分区转换成物理卷

c)再检查有哪些物理卷，查看其中一个物理卷的详细信息

d)先查看有哪些卷组

e)将两个物理卷整编成卷组myvg

f)再查看有哪些卷组，并查看卷组myvg的详细信息

#########################################################################

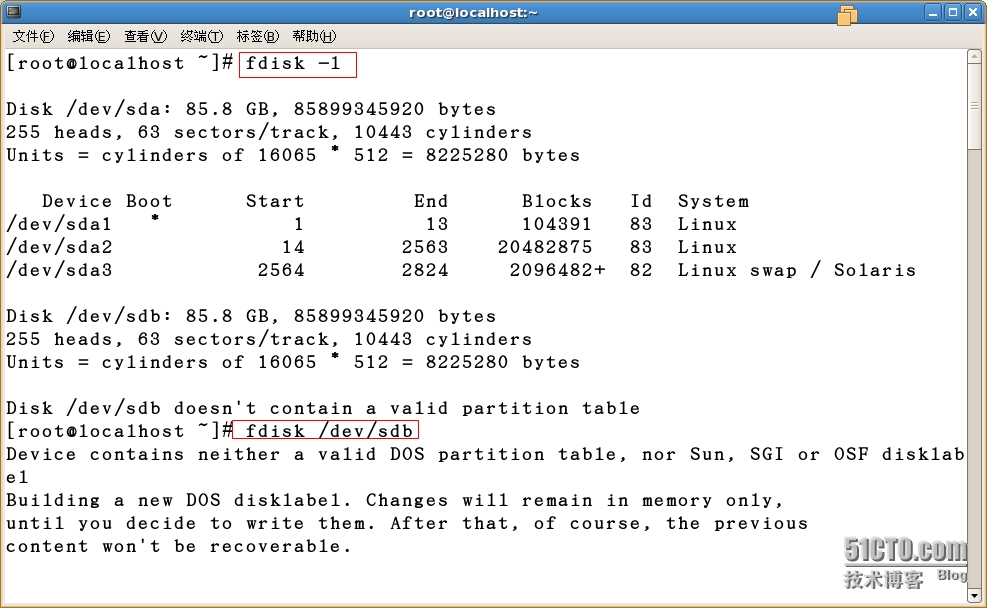

[root@localhost ~]# fdisk -l

[root@localhost ~]# fdisk /dev/sdb

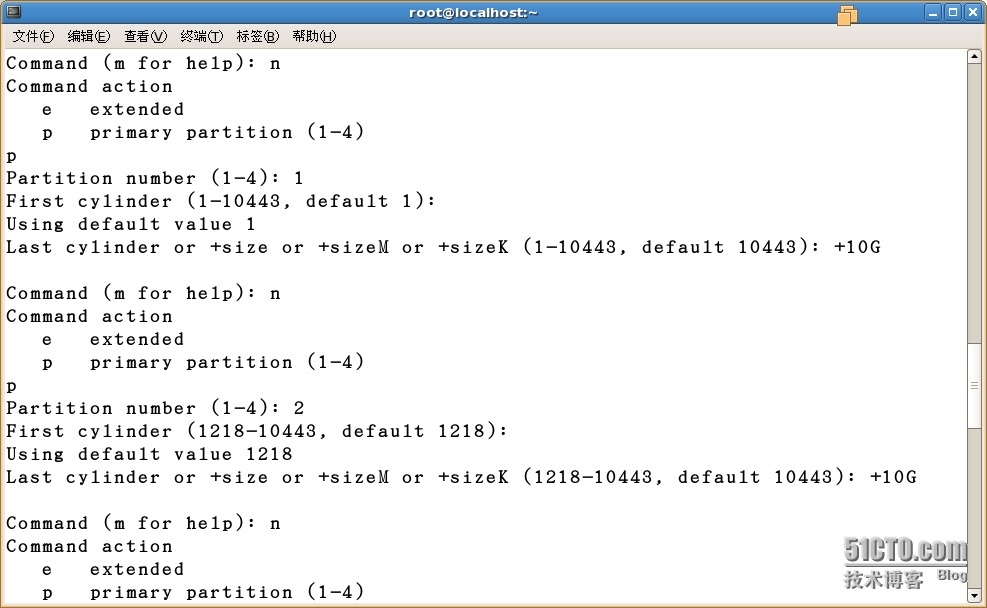

Command (m for help): n

Command action

e   extended

p   primary partition (1-4)

p

Partition number (1-4): 1

First cylinder (1-10443, default 1):

Using default value 1

Last cylinder or +size or +sizeM or +sizeK (1-10443, default 10443): +10G

Command (m for help): n

Command action

e   extended

p   primary partition (1-4)

p

Partition number (1-4): 2

First cylinder (1218-10443, default 1218):

Using default value 1218

Last cylinder or +size or +sizeM or +sizeK (1218-10443, default 10443): +10G

Command (m for help): n

Command action

e   extended

p   primary partition (1-4)

p

Partition number (1-4): 3

First cylinder (2435-10443, default 2435):

Using default value 2435

Last cylinder or +size or +sizeM or +sizeK (2435-10443, default 10443): +10G

Command (m for help): p

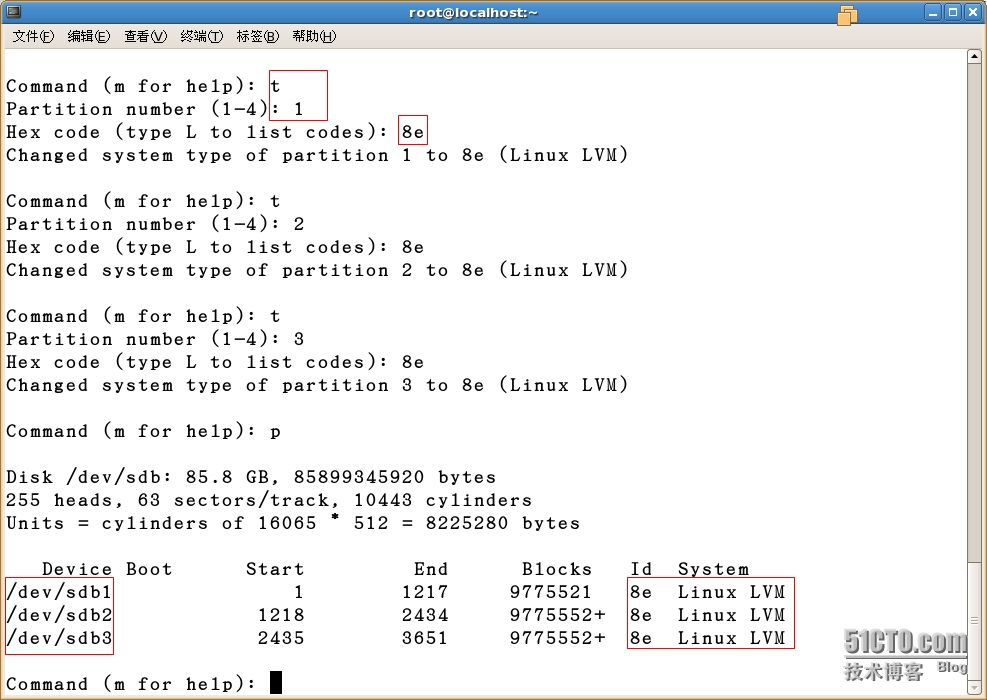

Command (m for help): t

Partition number (1-4): 1

Hex code (type L to list codes): 8e

Changed system type of partition 1 to 8e (Linux LVM)

Command (m for help): t

Partition number (1-4): 2

Hex code (type L to list codes): 8e

Changed system type of partition 2 to 8e (Linux LVM)

Command (m for help): t

Partition number (1-4): 3

Hex code (type L to list codes): 8e

Changed system type of partition 3 to 8e (Linux LVM)

Command (m for help): p

Command (m for help): w

[root@localhost ~]#

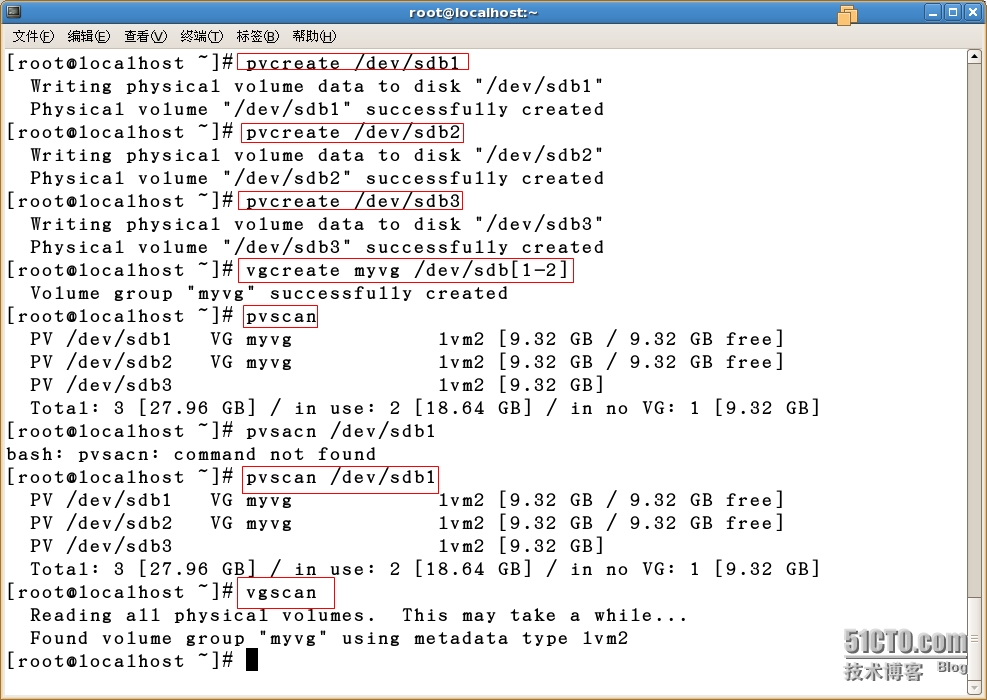

[root@localhost ~]# pvcreate /dev/sdb1

[root@localhost ~]# pvcreate /dev/sdb2




[root@localhost ~]# pvcreate /dev/sdb1

[root@localhost ~]# pvcreate /dev/sdb2

[root@localhost ~]# pvcreate /dev/sdb3

[root@localhost ~]# vgcreate myvg /dev/sdb[1-2]

[root@localhost ~]# pvscan

[root@localhost ~]# pvscan /dev/sdb1

[root@localhost ~]# vgscan


###########################################################################

练习二：创建/使用/扩展逻辑卷

1)划分一个16G的逻辑卷，名称为lvmbox，查看逻辑卷信息

2)将此逻辑卷格式化为ext3文件系统，并挂载到/mbox目录

3)进入/mbox目录，测试读写操作

4)将逻辑卷从16G扩展为24G，确保df识别的大小准确

a)先扩展卷组(增加一个10G物理卷)，再扩展逻辑卷

b)resize2fs识别新文件系统的大小

5)创建一个大小为250M的逻辑卷lvtest

###########################################################################

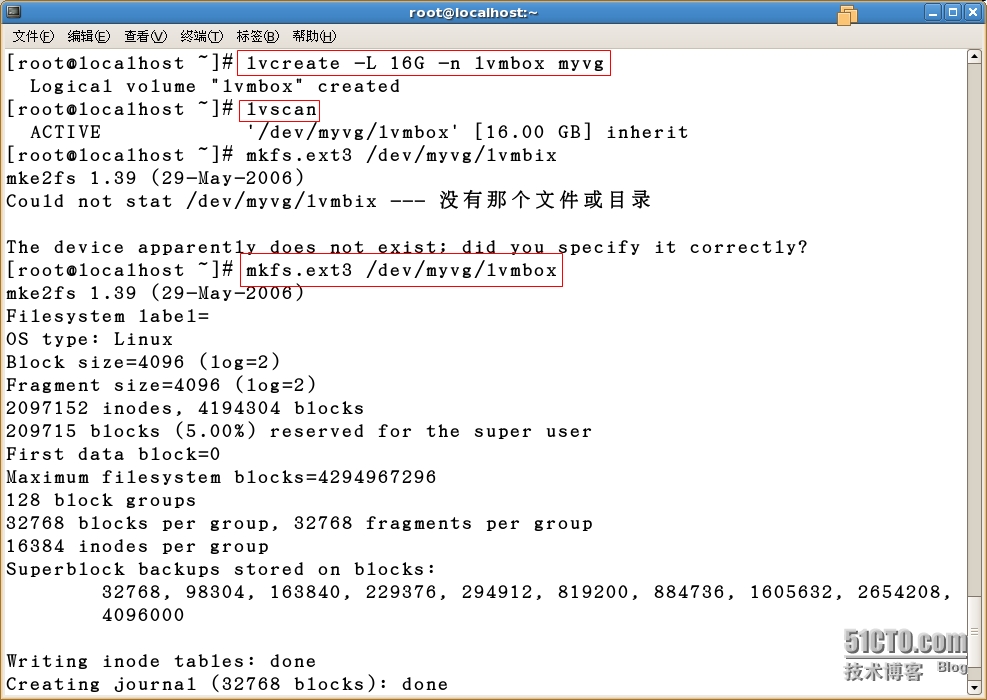

[root@localhost ~]# lvcreate -L 16G -n lvmbox myvg

[root@localhost ~]# lvscan

[root@localhost ~]# mkfs.ext3 /dev/myvg/lvmbix

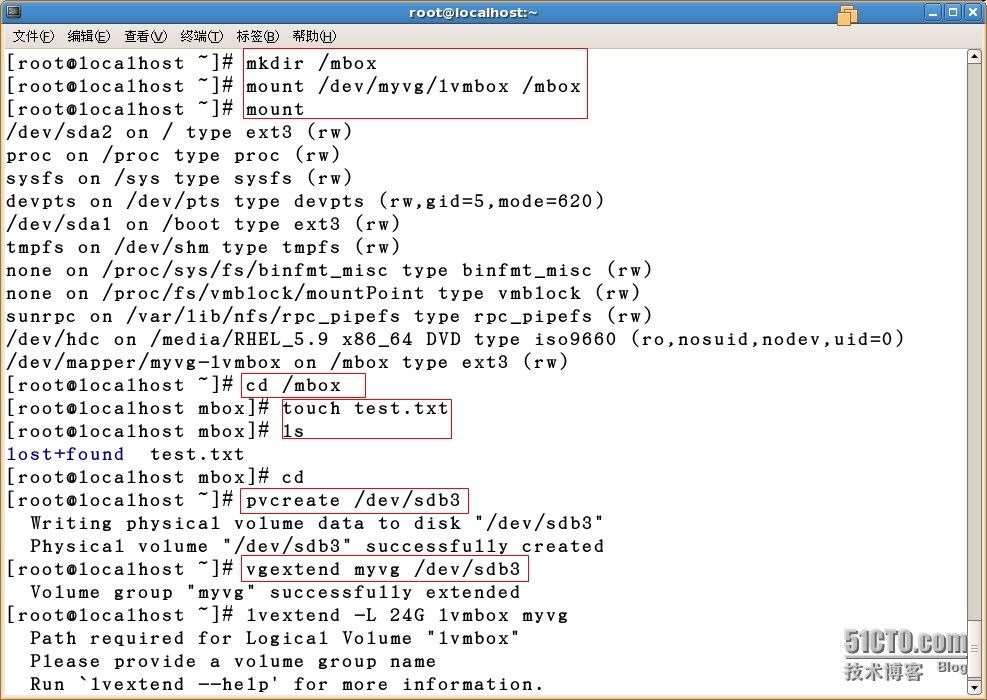

[root@localhost ~]# mkdir /mbox

[root@localhost ~]# mount /dev/myvg/lvmbox /mbox

[root@localhost ~]# mount

[root@localhost ~]# cd /mbox

[root@localhost mbox]# touch test.txt

[root@localhost mbox]# ls

lost+found  test.txt

[root@localhost mbox]# cd

[root@localhost ~]# pvcreate /dev/sdb3

Writing physical volume data to disk "/dev/sdb3"

Physical volume "/dev/sdb3" successfully created

[root@localhost ~]# vgextend myvg /dev/sdb3

[root@localhost ~]#

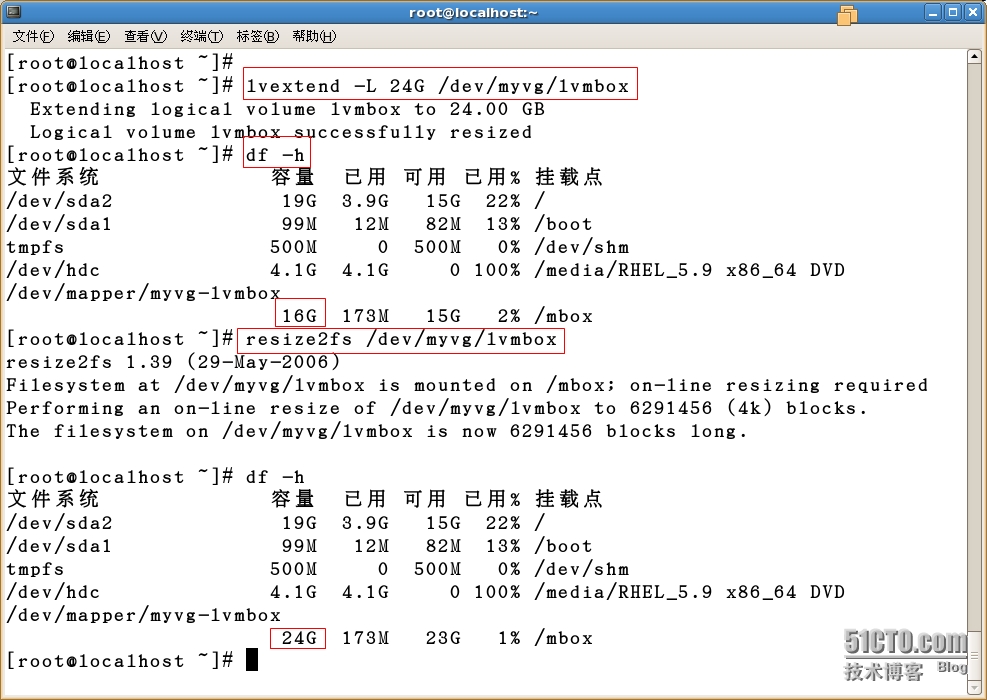

[root@localhost ~]# lvextend -L 24G /dev/myvg/lvmbox

Extending logical volume lvmbox to 24.00 GB

Logical volume lvmbox successfully resized

[root@localhost ~]# df -h

[root@localhost ~]# resize2fs /dev/myvg/lvmbox

[root@localhost ~]# df -h

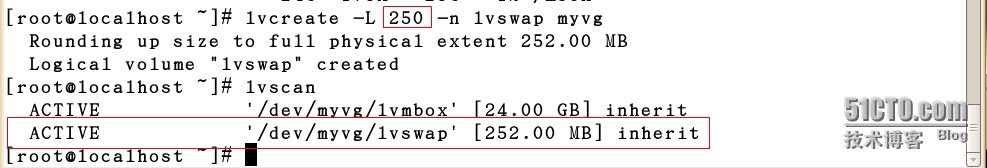

[root@localhost ~]# lvcreate -L 250 -n lvswap myvg

Rounding up size to full physical extent 252.00 MB

Logical volume "lvswap" created

[root@localhost ~]# lvscan

ACTIVE            '/dev/myvg/lvmbox' [24.00 GB] inherit

ACTIVE            '/dev/myvg/lvswap' [252.00 MB] inherit

[root@localhost ~]#


###########################################################################

练习三：逻辑卷综合应用

1)删除上一练习建立的卷组myvg

2)使用其中2个物理卷组成卷组vgnsd，另一个物理卷组成卷组vgdata

3)从卷组vgnsd中创建一个20G的逻辑卷lvhome

4)从卷组vgdata中创建一个4G的逻辑卷lvswap

5)将/home目录迁移到逻辑卷lvhome上

6)将逻辑卷lvswap扩展到交换空间

7)为第5、6步配置开机自动挂载，重启后验证

###########################################################################

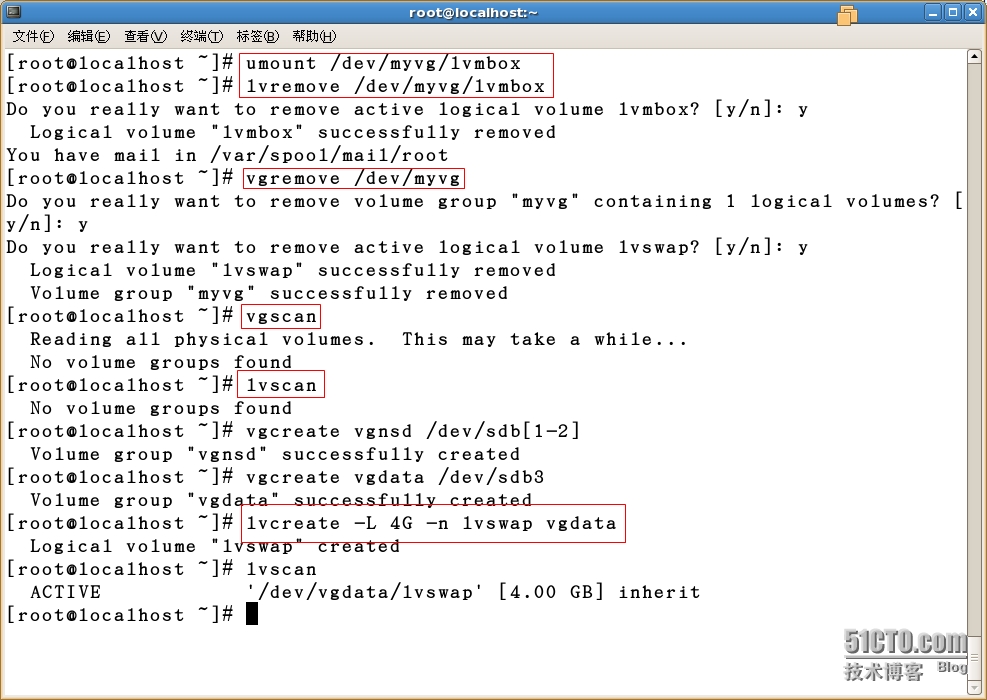

[root@localhost ~]# umount /dev/myvg/lvmbox

[root@localhost ~]# lvremove /dev/myvg/lvmbox

Do you really want to remove active logical volume lvmbox? [y/n]: y

Logical volume "lvmbox" successfully removed

You have mail in /var/spool/mail/root

[root@localhost ~]# vgremove /dev/myvg

Do you really want to remove volume group "myvg" containing 1 logical volumes? [y/n]: y

Do you really want to remove active logical volume lvswap? [y/n]: y

Logical volume "lvswap" successfully removed

Volume group "myvg" successfully removed

[root@localhost ~]# vgscan

Reading all physical volumes.  This may take a while...

No volume groups found

[root@localhost ~]# lvscan

No volume groups found

[root@localhost ~]# vgcreate vgnsd /dev/sdb[1-2]

Volume group "vgnsd" successfully created

[root@localhost ~]# vgcreate vgdata /dev/sdb3


Volume group "vgdata" successfully created

[root@localhost ~]# lvcreate -L 4G -n lvswap vgdata

Logical volume "lvswap" created


[root@localhost ~]# lvscan

ACTIVE            '/dev/vgdata/lvswap' [4.00 GB] inherit

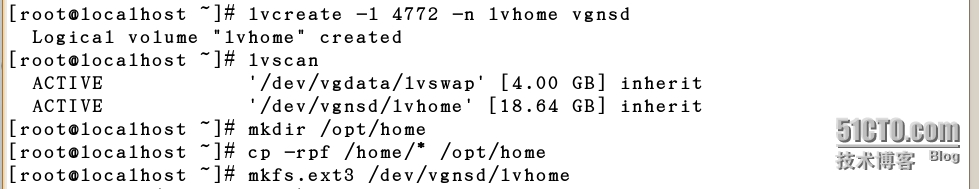

[root@localhost ~]# lvcreate -l 4772 -n lvhome vgnsd

Logical volume "lvhome" created

[root@localhost ~]# lvscan

ACTIVE            '/dev/vgdata/lvswap' [4.00 GB] inherit

ACTIVE            '/dev/vgnsd/lvhome' [18.64 GB] inherit


[root@localhost ~]# mkdir /opt/home

[root@localhost ~]# cp -rpf /home/* /opt/home

[root@localhost ~]# mkfs.ext3 /dev/vgnsd/lvhome

[root@localhost ~]# mount /dev/vgnsd/lvhome /home

[root@localhost ~]# cp -rpf /opt/home/* /home

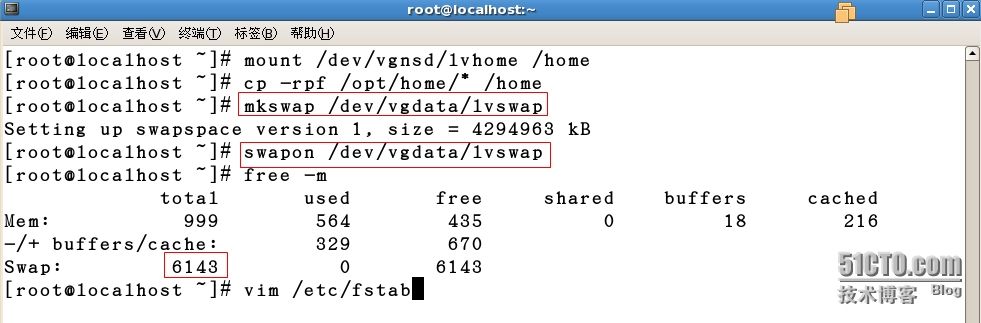

[root@localhost ~]# mkswap /dev/vgdata/lvswap

Setting up swapspace version 1, size = 4294963 kB

[root@localhost ~]# swapon /dev/vgdata/lvswap

[root@localhost ~]# free -m


[root@localhost ~]# vim /etc/fstab

/dev/vgnsd/lvhome       /home                   ext3    defaults        0 0

/dev/vgdata/lvswap      swap                    swap    defaults        0 0

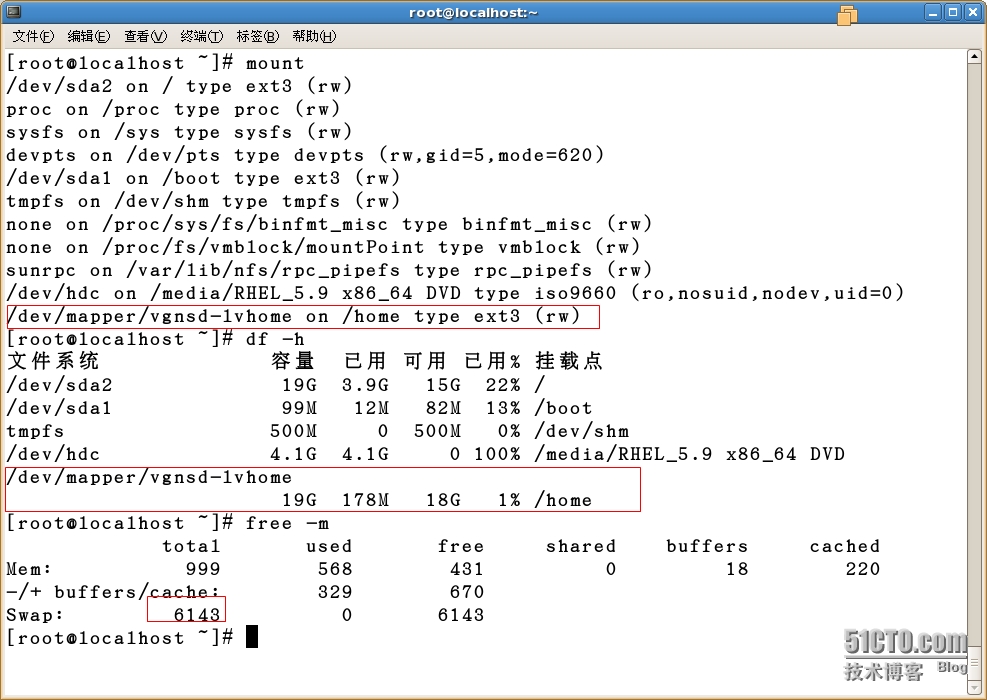

[root@localhost ~]# mount

[root@localhost ~]# df -h

[root@localhost ~]# free -m
