本文详细介绍了A820/A840、F820/F840、E720S/E720/E740及D720S/D720/D740系列产品的端子规格，强调了IP55防护等级的重要性。在使用过程中，必须正确设定Pr.267和电压/电流输入切换开关，防止模拟回路故障。同时警告用户，变频器输出端子(U、V、W)不得直接连接电源，以免损坏设备。对于端子4的输入规格变更，需根据Pr．73、Pr．267进行设置，推荐使用2W1kΩ电阻。此外，通过输出端子分配(Pr．195)可改变端子功能。

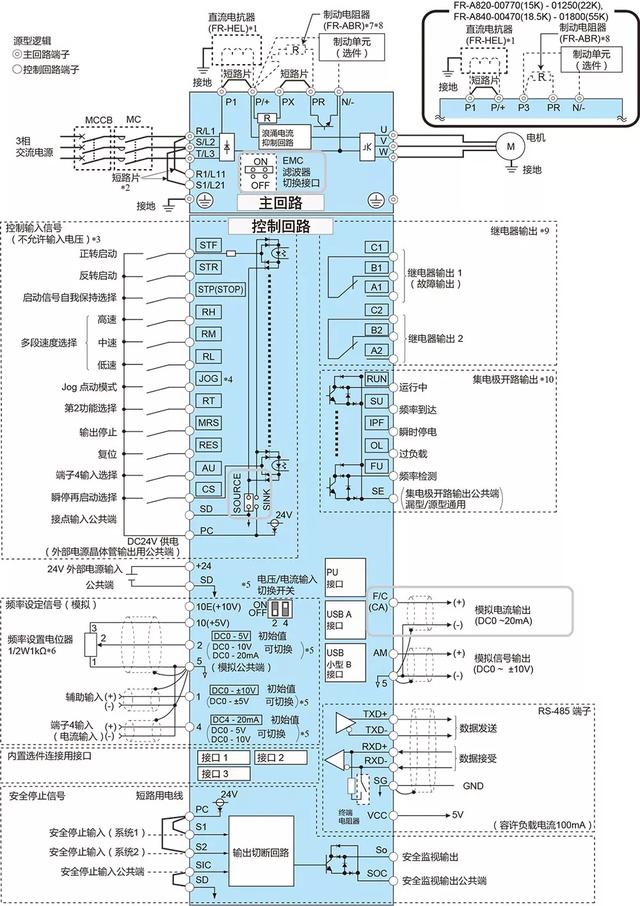

A820/A840
标准品、IP55防护等级品-FM类型-FR-A820,FR-A840
标准品、IP55防护等级品-CA类型-FR-A820,FR-A840

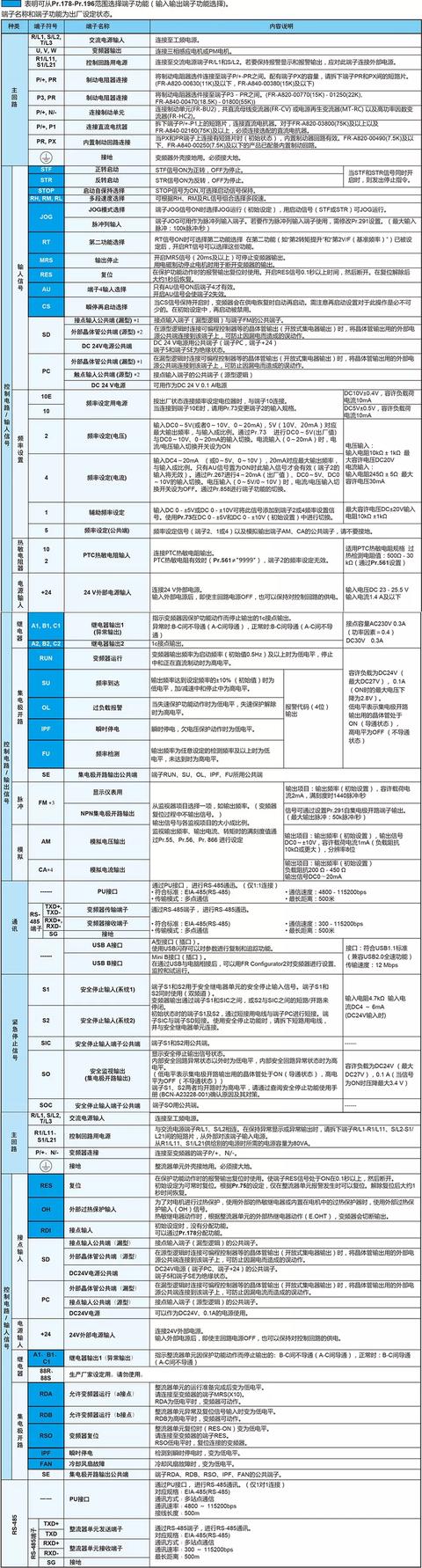

端子规格说明

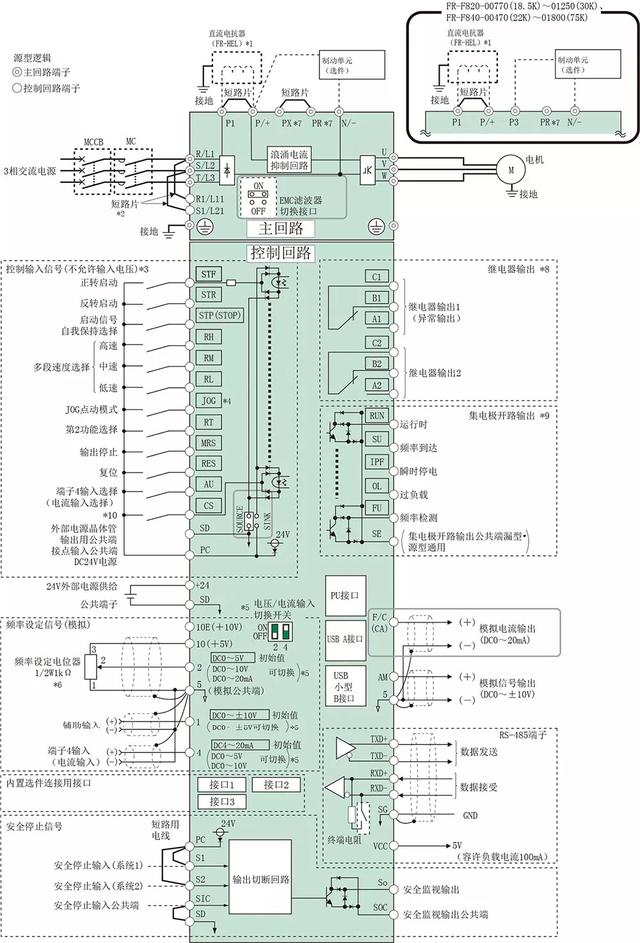

F820/F840
标准构造产品-FM类型-FR-F820,FR-F840
标准构造产品-CA类型-FR-F820,FR-F840

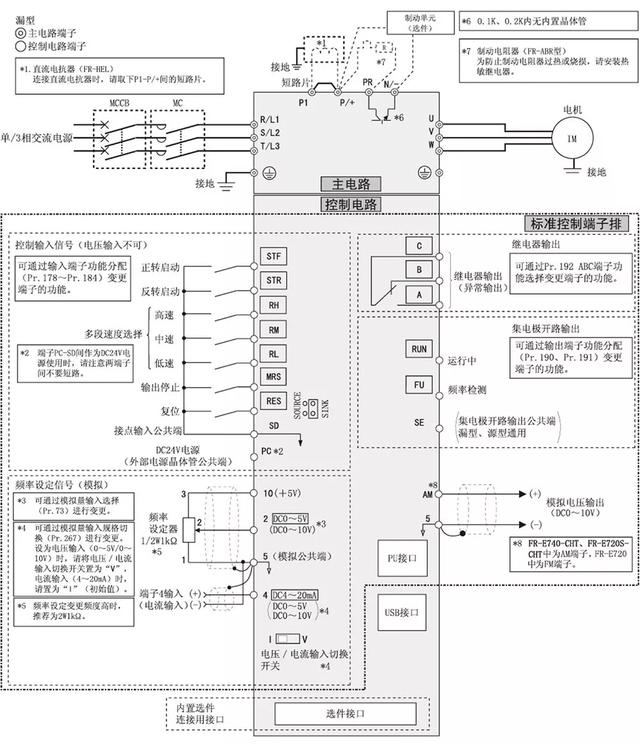

E720S/E720/E740

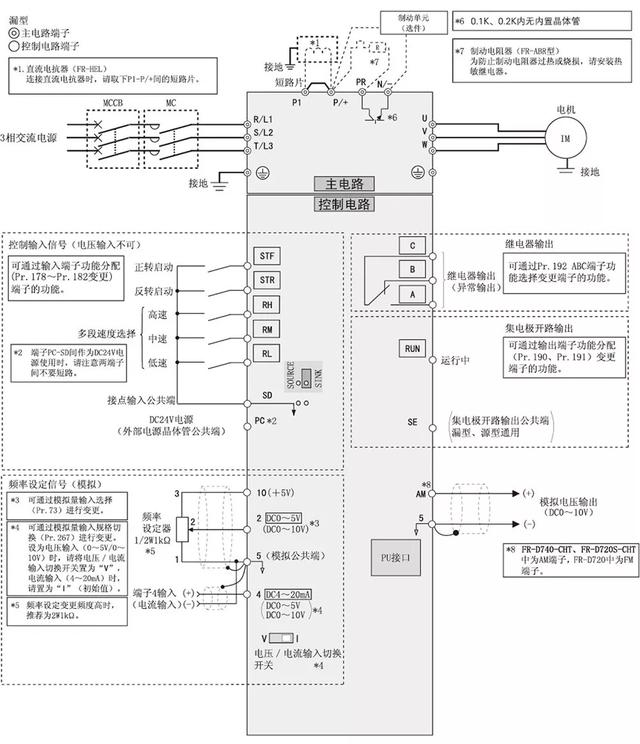

D720S/D720/D740
FR-D720S,FR-D720,FR-D740
FR-D720S,FR-D720,FR-D740端子规格说明
*1 变更端子4的输入规格时，应正确设定Pr .267和电压/电流输入切换开关，输入与设定匹配的模拟信号。电压/电流输入切换开关选择“I”(电流输入规格)后进行电压输入，或者开关选择“V”(电压输入规格)后进行电流输入，将会导致变频器或外部设备的模拟回路发生故障。
*2 变频器的输出端子(U、V、W) 如果连接电源，将损坏变频器。切勿进行此类接线。
*3 FR-D740-CHT、FR-D720S-CHT中 为AM端子，FR-D720中为FM端子。

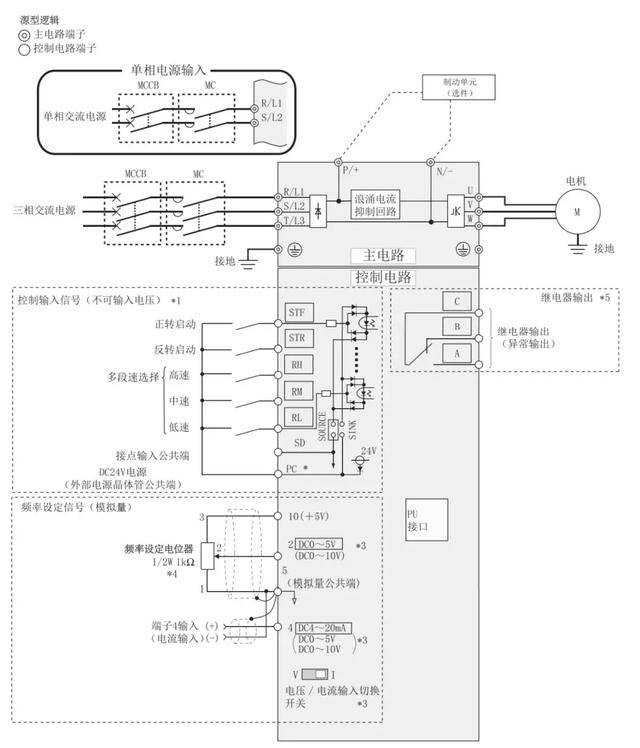

CS80系列
*1 通过输入端子分配(Pr．178～Pr．182)可变更为复位信号等其他端子功能。
*2 PC－SD用作24V电源时，需要注意不能使两端子间短路。
*3 可通过模拟输入规格切换(Pr．73、Pr．267)进行变更。若要将端子4设为电压输入时，应将电压／电流输入切換开关置于“V”，若要设为电流输入(4一20mA)时则置为“I”(初始设定)。
*4 需要频繁变更频率设定时，建议使用2W 1kΩ。
*5通过输出端子分配(Pr．195)可变更端子功能。
