java多分支流程图_Java 流程控制 之 分支结构（条件判断）

一、if-else 结构

if 语句有三种格式：

1、单 if 语句(单分支结构)

语法格式：

if(条件表达式)｛

语句体;

｝

执行流程：

首先判断条件表达式看其结果是 true 还是 false；

如果是 true 就执行语句体；

如果是 false 就不执行语句体。

流程图：

Tips：当 if 后面只有一条语句时，可以省略 “{}”，但为了增强程序的可读性最好不要省略。

2、if...else 语句(标准的 if 语句)(双分支结构)

语法格式：

if (条件表达式) {

执行代码块1；

} else {

执行代码块2；

}

执行流程：

首先判断关系表达式看其结果是 true 还是  false；

如果是 true 就执行语句体1；

如果是 false 就执行语句体2；

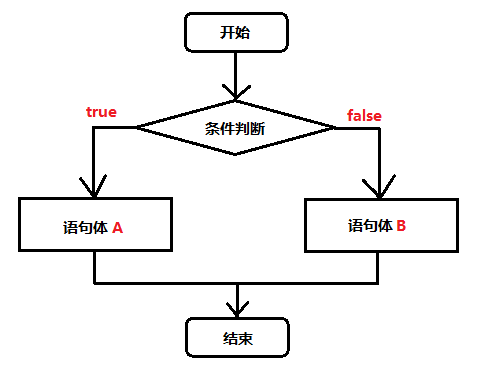

流程图：

3、if...else if...else 语句(多分支结构)

语法格式：

if (条件表达式1) {

执行语句1;

} else if (条件表达式2) {

执行语句2;

}

...

}else if (条件表达式n) {

执行语句n;

} else {

执行语句n+1;

}

执行流程：

首先判断关系表达式1 看其结果是 true 还是 false;

如果是 true就执行语句体1；

如果是 false 就继续判断关系表达式2看其结果是 true 还是 false;

如果是 true 就执行语句体 2；

如果是 false 就继续判断关系表达式... 看其结果是 true 还是  false;

.....

如果没有任何关系表达式为 true，就执行语句体 n+1

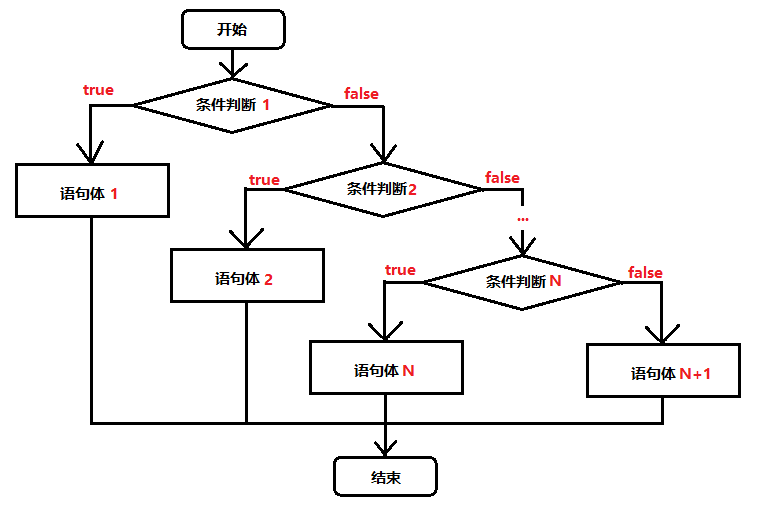

流程图：

4、if 语句和三元运算符的互换

在某些简单的应用中， 可以使用 if...else 语句和三元运算符互换使用的。这样看起来更简便一些。

当即可以使用三元运算符和 if 时，优先使用 三元运算符，看起来简洁，效率也高。

Demo：

public static void main(String[] args) {

int a = 10;

int b = 20;

//定义变量，保存a和b的较大值

int c;

if(a > b) {

c = a;

} else {

c = b;

}

//可以上述功能改写为三元运算符形式

c = a > b ? a:b;

}

5、if-else 使用说明

(1)条件表达式必须是布尔表达式(关系表达式或逻辑表达式)、布尔变量 ；

(2)语句块只有一条执行语句时，一对{}可以省略，但建议保留；

(3)if-else语句结构，根据需要可以嵌套使用 ；

(4)当 if-else 结构是“多选一”时，最后的 else 是可选的，根据需要可以省略 ；

(5)当多个条件是“互斥”关系时，条件判断语句及执行语句间顺序无所谓，当多个条件是“包含”关系时，“小上大下 / 子上父下” ；

Demo：

public static void main(String[] args) {

int x = 4;

int y = 1;

if (x > 2)

if (y > 2)

System.out.println(x + y);

else //就近原则

System.out.println("x is " + x);

如果if 后面省略了 {}，那么 else 会匹配到最新的 if(就近原则)。

二、switch-case 结构

1、switch-case 结构

语法格式：

switch(表达式) {

case 常量值1:

语句体1;

[break;]

case 常量值2:

语句体2;

[break;]

...

default:

语句体n+1;

[break;]

}

执行流程：

首先计算出表达式的值

其次，和case依次比较，一旦有对应的值，就会执行相应的语句，在执行的过程中，遇到break就会结 束。

最后，如果所有的case都和表达式的值不匹配，就会执行default语句体部分，然后程序结束掉。

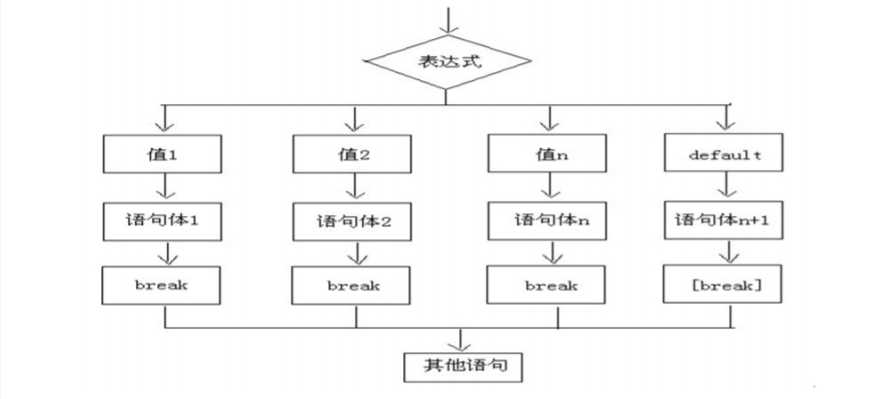

流程图：

说明：

(1)多个 case 后面的数值不可以重复，不能是变量名或不确定的表达式值，切必须是常量值，不能声明范围；

(2)switch 语句中，表达式的六种数据类型，可以是byte，short，int，char，Enum(枚举JDK1.5之后)，String(JDK1.7之后)

(3)根据switch表达式中的值，依次匹配各个case中的常量。一旦匹配成功，则进入相应case结构中，调用其执行语句。

注意：当调用完执行语句以后，则仍然继续向下执行其他case结构中的执行语句，直到遇到break关键字或此switch-case结构末尾结束为止。

(4)break,可以使用在switch-case结构中，表示一旦执行到此关键字，就跳出switch-case结构；

(5)break 关键字是可选的；

(6)switch 语句格式可以很灵活：前后顺序可以颠倒，而且break语句还可以省略。匹配哪一个case就从哪一个位置向下执行，直到遇到了break或者整体结束为止；

(7)default 语句是可选的，也可以写到任意位置，不一定会写在最后

2、case 的穿透性

在switch语句中，如果case的后面不写break，将出现穿透现象，也就是不会在判断下一个case的值，直接向后运 行，直到遇到break，或者整体switch结束。

Demo：

public static void main(String[] args) {

int i = 5;

switch (i){

case 0:

System.out.println("执行case0");

break;

case 5:

System.out.println("执行case5");

case 10:

System.out.println("执行case10");

default:

System.out.println("执行default");

}

}

上述程序中，执行case5后，由于没有break语句，程序会一直向后走，不会在判断case，也不会理会break，直接 运行完整体switch。

Tips：在使用 switch 语句时，写上  break 语句是非常有必要的。

3、switch与 if

(1)凡是可以使用switch-case的结构，都可以转换为if-else。反之，不成立。

(2)写分支结构时，当发现既可以使用switch-case,(同时，switch中表达式的取值情况不太多)，又可以使用if-else时，我们优先选择使用switch-case。原因：switch-case执行效率稍高。
