本文介绍了如何在不使用PN耦合器的情况下，利用S7-1200CPU的IO共享设备功能，实现两个PROFINET IO控制系统之间的数据交换。详细步骤包括：配置S7-1200CPU为IO设备，设置IP在同一网段，组态数据传输区，导出GSD文件，添加S7-1500控制器，导入GSD文件，分配IO设备，配置传输区访问权限，以及编写数据交换程序。理解这些步骤有助于掌握S7-1200CPU的IO共享设备配置。

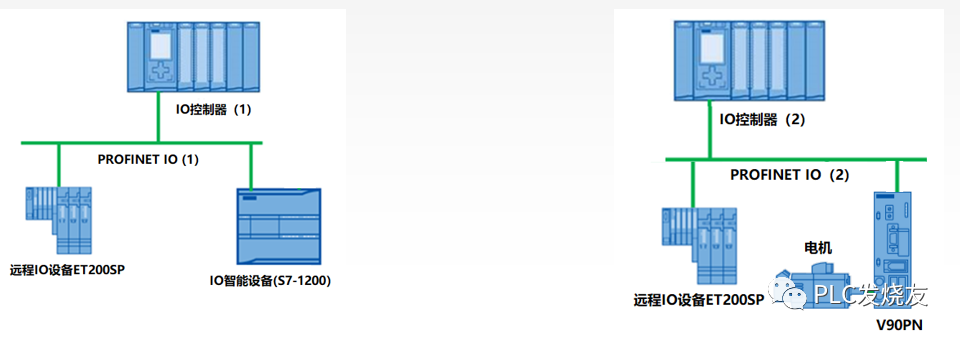

假设有两个PROFINETIO控制系统，每个PROFINET IO控制系统下各带有相应的IO设备，如下图所示：
若此时要求两个IO系统之间可进行数据交换，在不增加PN耦合器的情况下如何进行时间呢？其实我们可利用S7-1200CPU的IO共享设备的功能来组成如下图所示的网络，来实现两个IO系统之间的数据交换(这里要求S7-1200的CPU版本需要V4.2以上版本)。
本示例中选择一台S7-1500和一台S7-1500T的CPU作为IO控制器，一个S7-1200CPU作为IO共享设备来为大家说明S7-1200如何配置为共享设备。此处需要注意因两个控制器都需要与S7-1200CPU进行连接，所以这三个设备的IP地址需要配置为在同一网段，这里面我们把S7-1200CPU的IP地址设置为192.168.0.144.另外两个控制器分别设置为192
