本文介绍了如何使用西门子SMART LINE系列触摸屏通过MODBUS协议直接与V20变频器通讯，省去了PLC作为中转，降低了成本。详细阐述了硬件设备安装、V20变频器参数设置及触摸屏组态的步骤。
西门子SMART LINE系列触摸屏通过MODBUS协议直接与V20变频器通讯
通常情况下，要实现HMI设备与V20变频器的通讯，需要一个支持USS通讯或MODBUS通讯的PLC，比如S7-200系列PLC。其通讯电缆连接如图1所示。PLC的一个通讯端口与触摸屏连接，可以采用PPI协议通讯。PLC的另一个通讯端口与V20的RS485通讯端口连接，采用MODBUS协议通讯，PLC上编写MODBUS主站程序，V20为从站。

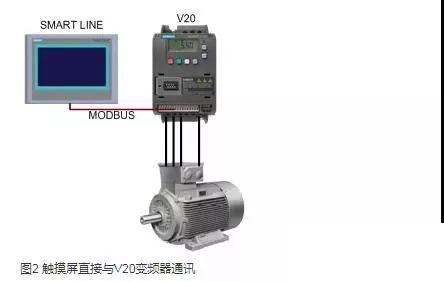

如果只需要对V2O变频器做简单的运行控制和变量监视，那么上述配置中PLC的作用仅为数据中转。这种情况下，触摸屏直接和V20变频器通讯，不仅能够实现监控功能，而且可以少用一个PLC，节省成本。采用西门子的SMART LINE系列触摸屏能够实现与V20变频器直接通讯的功能。通讯电缆连接如图2所示。SMART LINE触摸屏作为MODBUS主站，V20为从站。
2. 硬件设备及其安装
下面用一个实例来介绍Smart Line触摸屏与一台V20变频器通过MODBUS通讯的实现方法。该例子中用到的主要硬件设备如表1所示，触摸屏组态软件为WinCC Fle
