本文详细介绍了R-S触发器电路的基本特性，包括上电状态、逻辑功能（如S=0/R=0时保持，S=1/R=0时置1，S=0/R=1时置0，S=1/R=1时状态不确定），并附带了实际的实验内容和结果。R-S触发器在电路设计中常用于状态存储和逻辑控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

---- 整理自B站UP主踌躇月光的视频

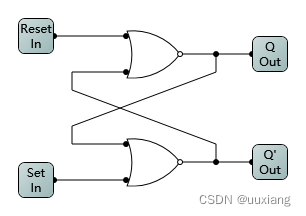

1. R-S 触发器电路电路

请添加图片描述

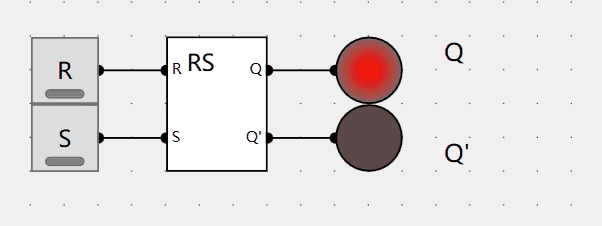

刚上电时，输出的状态是不确定的，只确定两个输出是相反的。
S=0，R=0 时候，Q 状态保持不变
S=1，R=0 时候，Q 状态被设置为 1
S=0，R=1 时候，Q 状态被设置为 0
S=1，R=1 时候，Q 状态不确定
该电路主要作用在于：如果 R 和 S 都为 0 时，电路状态可以得到保存，这个功能也叫作锁存器。
