在ArcGIS默认的设置中，当网格生成之后有些设置不是我们所要求，又或者我们需要修改一些设置，比如格网的大小，又如地图上显示的地理坐标格网或者公里格网数据都是水平方向的，这样看起来不够美观，所以我们要对这些做些调整。

如图7.1，在选中公里格网(以公里格网为例)后单击右键，在弹出的Data Frame Properties对话框中选择属性properties，弹出如图7.2中选择properties(当然这些设置也可以在生成网格的时候进行设置)，弹出Reference System Properties对话框。选择Labels，如图7.3，

其中Label Axes，选中上下左右可在网格的上下左右分别显示出公里格网的数据(经纬度)，Label Style 可以对显示数据的字体、颜色、大小进行设置，Label Orientation可以使数据垂直显示，如图7.3所示，我们选择了Left和Right，则公里格网的左右两边的数据垂直显示。

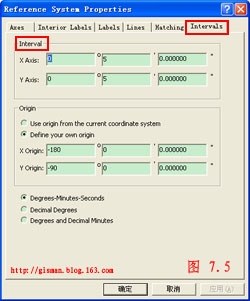

选择Reference System Properties对话框中的Lines，切换到如图7.4所示，序号1(Show asa grid of lines)则地图中显示个网线，序号2(Show as a grid of ticks)只显示格网的交点位置，序号3(Do not show lines or ticks)点线都不显示。Symbol可以相应对的交点、线的样式进行设置。选择Reference System Properties对话框中的Intervals，切换到图7.5所示。在Interval中输入要求的格网大小，或者根据图的大小自行设置，以改变格网的大小。

这些设置设置完成后，单击确定回到Data Frame Properties对话框，单击OK设置完成，这时候可以在ArcMap中看改变后的效果。
