接口类型是视频连接、显示的主要参考功能。而且众多接口中DisplayPort、HDMI、MHL等接口中，很多使用者却无从下手。既不知道这类接口适不适合自己使用，也对这些显示器色实际屏幕色彩不够了解。今天小Z和您一起来了解一下这些显示器接口有何不同。

VGA

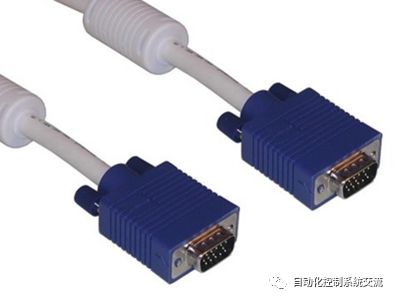

VGA传输线样式展示

VGA接口(即D-Sub接口)是使用最早的视频连接接口，共15针，分为3排，每排5针，接口为D字型，用于传送模拟信号，如上图。

VGA有着成熟的制造工艺、较宽的使用范围，它是模拟信号传输中最常见到的一种端口，占据了所有显示器、电视和投影机等产品必配备的接口份额，因此它的受众面非常广泛，拥有绝大部分视频设备的支持。

DVI

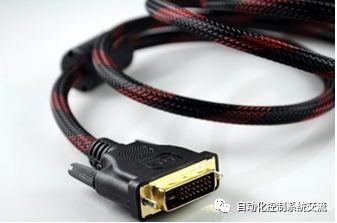

24针的DVI数据线

DVI-D端口用于传送数字信号，它是真正意义上的数字信号接口，也是大家最常见的接口。

DVI-I端口用于传送兼容信号，通过接口上活跃针脚定义的不同来传送模拟或数字信号，其中还分为单通道和双通道两种。

常见的DVI接口都是18针的，如果显示器低于23英寸规格的话，使用18针DVI完全没有问题，可是，当传输的画面信号1920×1080分辨率，或者是3D画面信号的时候，就必须使用24针的DVI数据线，这样才能够保证高带宽的传输速度。

HDMI

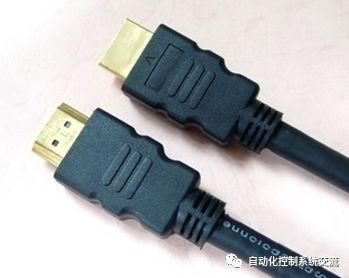

HDMI传输线样式展示

HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

目前的HDMI接口划分为1.1、1.2、1.2A、1.3、1.3A、1.4版本。

在众多版本中，1.3版和最新推出的1.4版本是最受推崇的。

DisplayPort

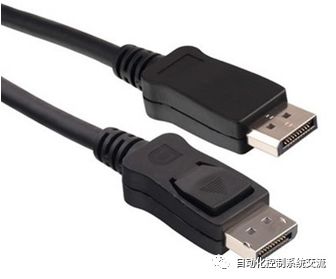

DisplayPort传输线样式展示

DisplayPort显示接口(简称DP)可以说是DVI的继任者，支持单通道、单向、四线路连接，数据传输率10.8Gbps，足以传送未经压缩的视频和相关音频。

同时还支持1Mbps的双向辅助通道，供设备控制之用，

此外，DP接口还支持8位和10位颜色。在数据传输上，DP接口使用的是“micro-packetised”格式。

MHL

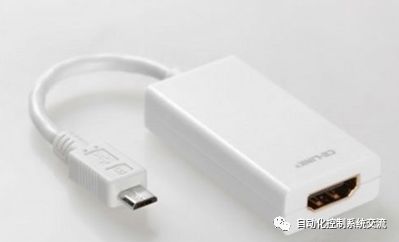

MHL接口样式展示

MHL接口是由移动高清连接技术联盟(MHL Consortium)推出的直接连接移动手机或便携式电子消费产品(CE)和高清晰度电视(HDTV)的接口。

它一端的外形与HDMI接口相同，另一端则与手机端接口完全一样。

MHL接口不仅能够成为移动设备和显示器之间的数据连接，同时还能为移动设备充电。
