从MySQL源码看其网络IO模型

前言

MySQL是当今最流行的开源数据库，阅读其源码是一件大有裨益的事情(虽然其代码感觉比较凌乱)。而笔者阅读一个Server源码的习惯就是先从其网络IO模型看起。于是，便有了本篇博客。

MySQL启动Socket监听

看源码，首先就需要找到其入口点，mysqld的入口点为mysqld_main,跳过了各种配置文件的加载

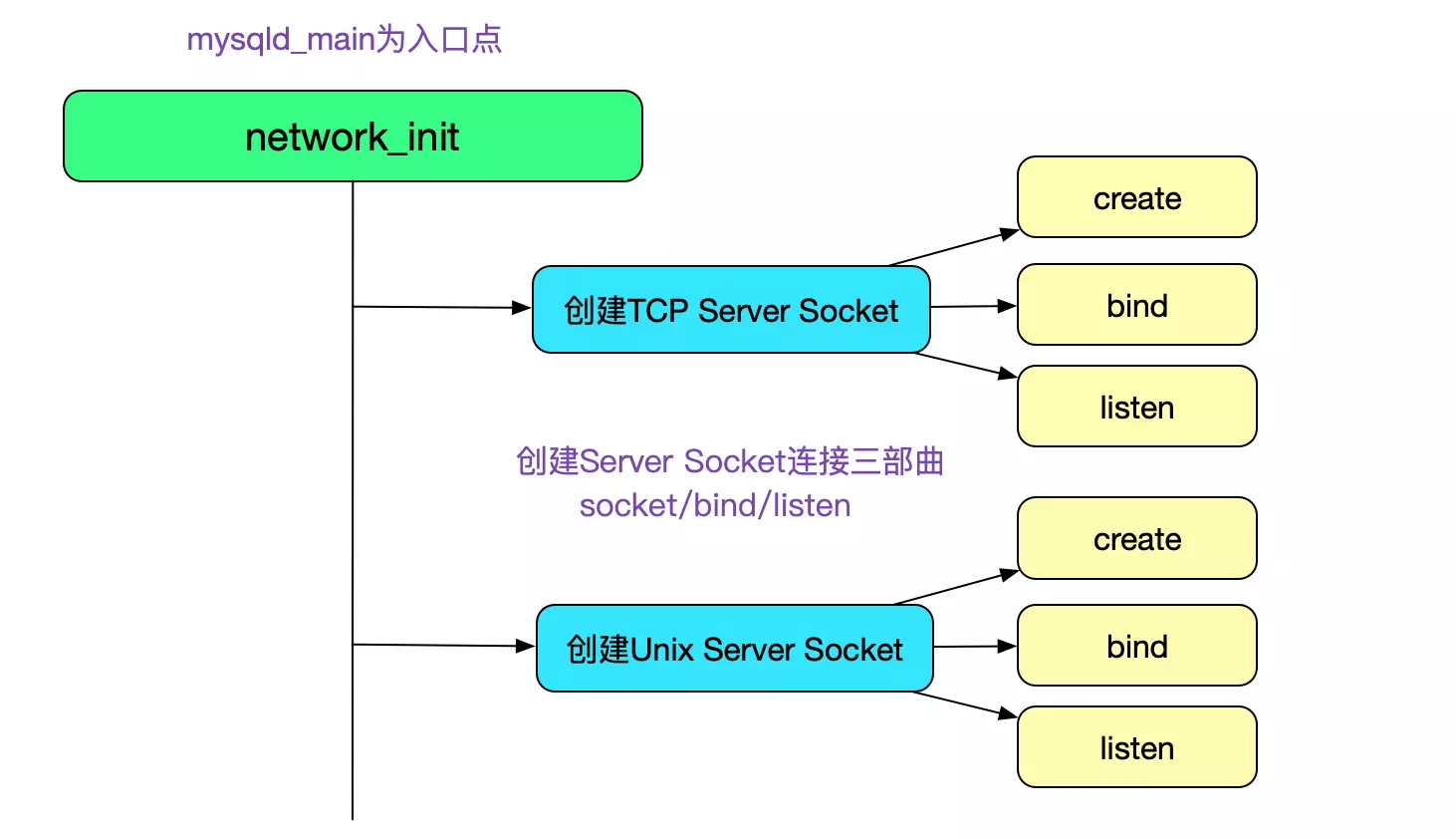

之后，我们来到了network_init初始化网络环节,如下图所示:

下面是其调用栈:

mysqld_main (MySQL Server Entry Point)

|-network_init (初始化网络)

/* 建立tcp套接字 */

|-create_socket (AF_INET)

|-mysql_socket_bind (AF_INET)

|-mysql_socket_listen (AF_INET)

/* 建立UNIX套接字*/

|-mysql_socket_socket (AF_UNIX)

|-mysql_socket_bind (AF_UNIX)

|-mysql_socket_listen (AF_UNIX)

值得注意的是，在tcp socket的初始化过程中，考虑到了ipv4/v6的两种情况:

// 首先创建ipv4连接

ip_sock= create_socket(ai, AF_INET, &a);

// 如果无法创建ipv4连接，则尝试创建ipv6连接

if(mysql_socket_getfd(ip_sock) == INVALID_SOCKET)

ip_sock= create_socket(ai, AF_INET6, &a);

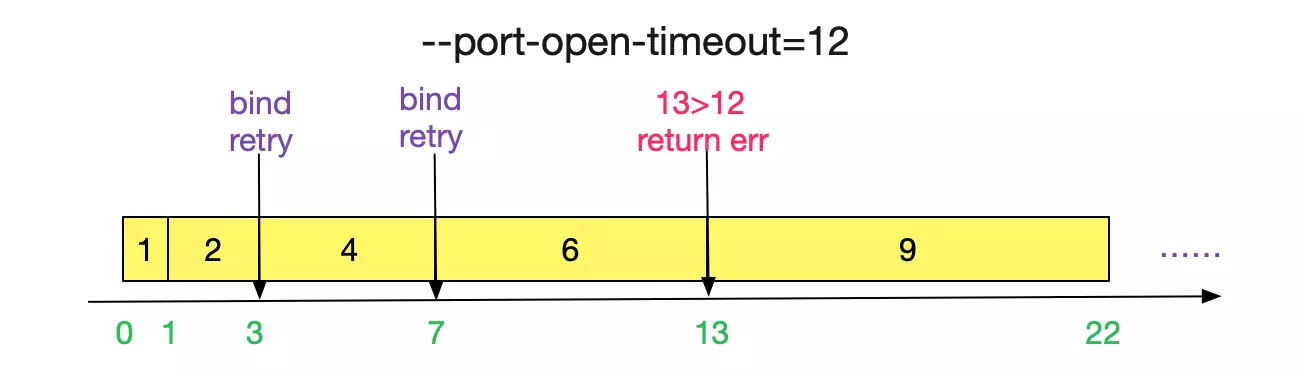

如果我们以很快的速度stop/start mysql,会出现上一个mysql的listen port没有被release导致无法当前mysql的socket无法bind的情况，在此种情况下mysql会循环等待，其每次等待时间为当前重试次数retry * retry/3 +1秒,一直到设置的–port-open-timeout(默认为0)为止,如下图所示:

MySQL新建连接处理循环

通过handle_connections_sockets处理MySQL的新建连接循环,根据操作系统的配置通过poll/select处理循环(非epoll,这样可移植性较高，且mysql瓶颈不在网络上)。

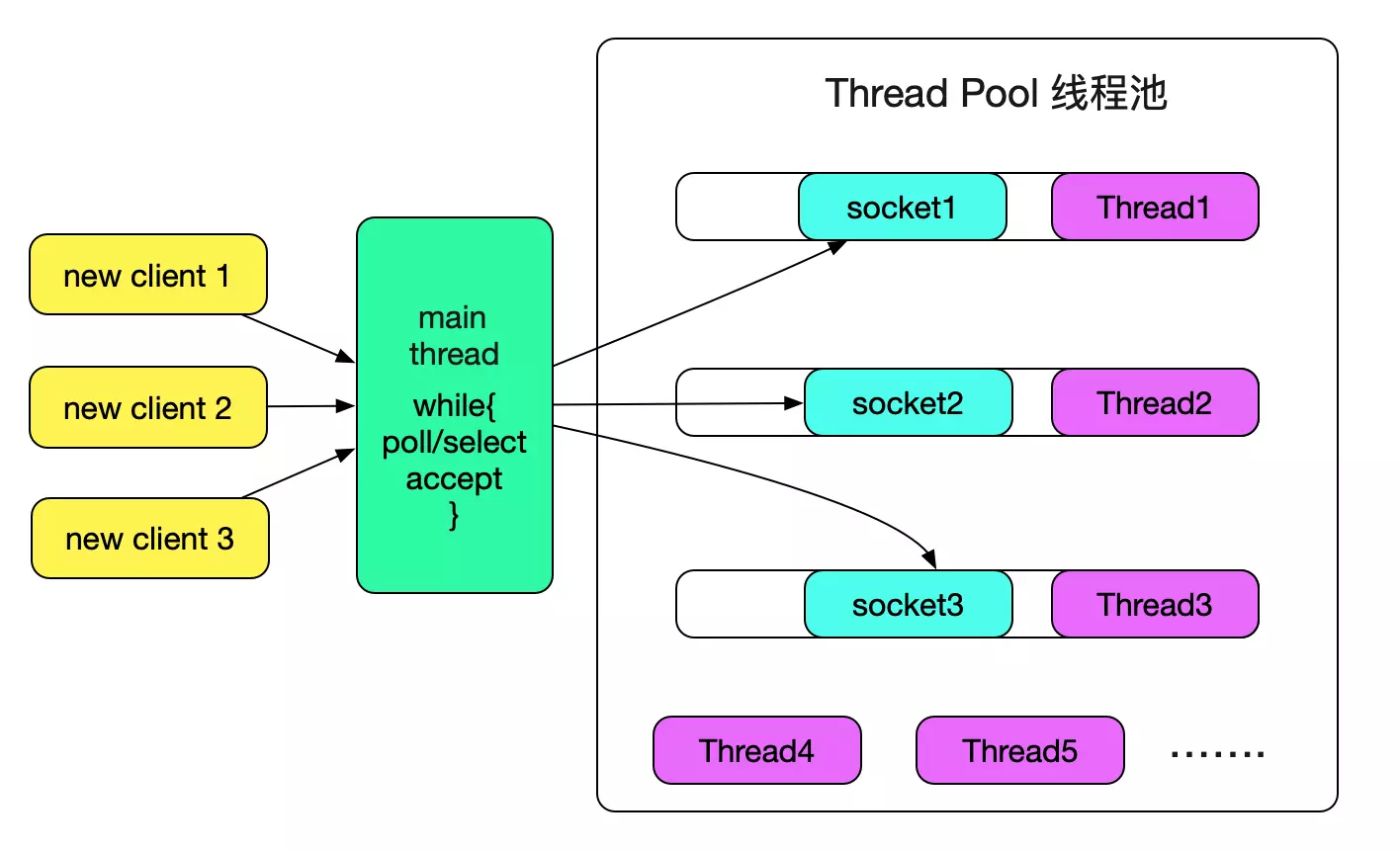

MySQL通过线程池的模式处理连接(一个连接对应一个线程，连接关闭后将线程归还到池中),如下图所示:

对应的调用栈如下所示:

handle_connections_sockets

|->poll/select

|->new_sock=mysql_socket_accept(...sock...) /*从listen socket中获取新连接*/

|->new THD 连接线程上下文 /* 如果获取不到足够内存，则shutdown new_sock*/

|->mysql_socket_getfd(sock) 从socket中获取

/** 设置为NONBLOCK和环境有关 **/

|->fcntl(mysql_socket_getfd(sock), F_SETFL, flags | O_NONBLOCK);

|->mysql_socket_vio_new

|->vio_init (VIO_TYPE_TCPIP)

|->(vio->write = vio_write)

/* 默认用的是vio_read */

|->(vio->read=(flags & VIO_BUFFERED_READ) ?vio_read_buff :vio_read;)

|->(vio->viokeepalive = vio_keepalive) /*tcp层面的keepalive*/

|->.....

|->mysql_net_init

|->设置超时时间，最大packet等参数

|->create_new_thread(thd) /* 实际是从线程池拿，不够再新建pthread线程 */

|->最大连接数限制

|->create_thread_to_handle_connection

|->首先看下线程池是否有空闲线程

|->mysql_cond_signal(&COND_thread_cache) /* 有则发送信号 */

/** 这边的hanlde_one_connection是mysql连接的主要处理函数 */

|->mysql_thread_create(...handle_one_connection...)

MySQL的VIO

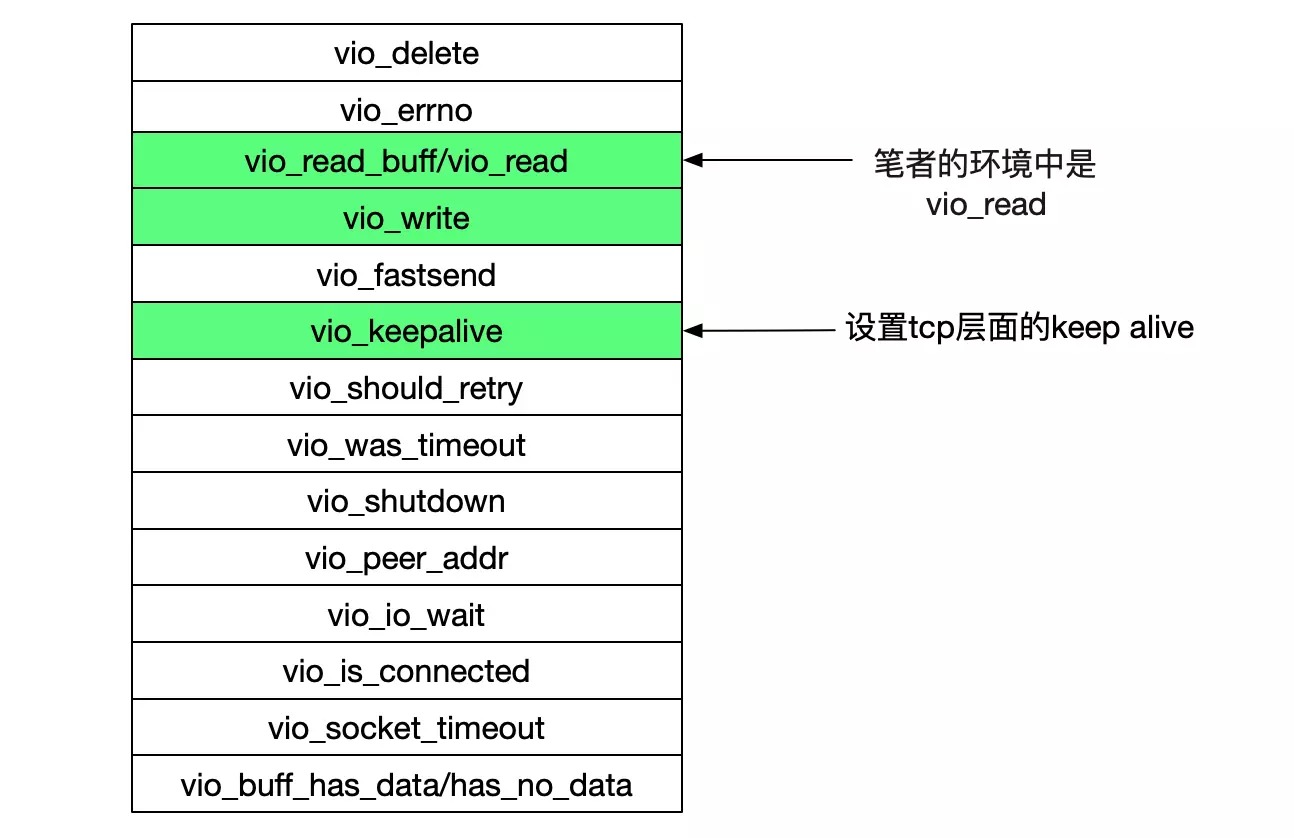

如上图代码中，每新建一个连接，都随之新建一个vio(mysql_socket_vio_new->vio_init),在vio_init的过程中，初始化了一堆回掉函数,如下图所示:

我们关注点在vio_read和vio_write上,如上面代码所示，在笔者所处机器的环境下将MySQL连接的socket设置成了非阻塞模式(O_NONBLOCK)模式。所以在vio的代码里面采用了nonblock代码的编写模式,如下面源码所示:

vio_read

size_t vio_read(Vio *vio, uchar *buf, size_t size)

{

while ((ret= mysql_socket_recv(vio->mysql_socket, (SOCKBUF_T *)buf, size, flags)) == -1)

{

......

// 如果上面获取的数据为空，则通过select的方式去获取读取事件，并设置超时timeout时间

if ((ret= vio_socket_io_wait(vio, VIO_IO_EVENT_READ)))

break;

}

}

即通过while循环去读取socket中的数据，如果读取为空，则通过vio_socket_io_wait去等待(借助于select的超时机制),其源码如下所示:

vio_socket_io_wait

|->vio_io_wait

|-> (ret= select(fd + 1, &readfds, &writefds, &exceptfds,

(timeout >= 0) ? &tm : NULL))

笔者在jdk源码中看到java的connection time out也是通过这,select(…wait_time)的方式去实现连接超时的。

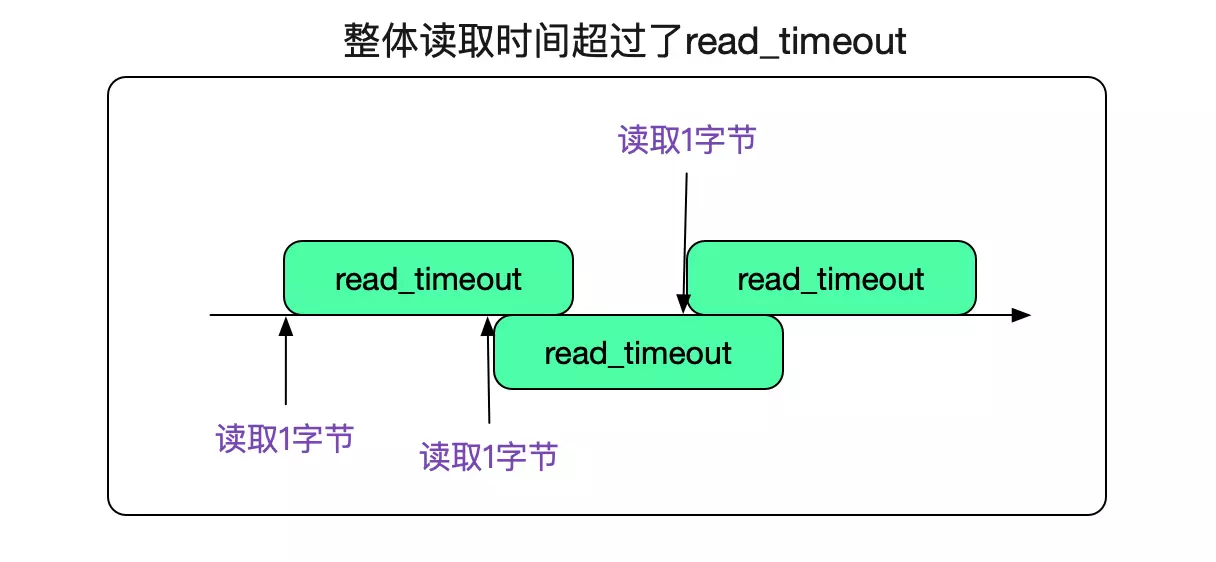

由上述源码可以看出,这个mysql的read_timeout是针对每次socket recv(而不是整个packet的)，所以可能出现超过read_timeout MySQL仍旧不会报错的情况，如下图所示:

vio_write

vio_write实现模式和vio_read一致，也是通过select来实现超时时间的判定,如下面源码所示:

size_t vio_write(Vio *vio, const uchar* buf, size_t size)

{

while ((ret= mysql_socket_send(vio->mysql_socket, (SOCKBUF_T *)buf, size, flags)) == -1)

{

int error= socket_errno;

/* The operation would block? */

// 处理EAGAIN和EWOULDBLOCK返回，NON_BLOCK模式都必须处理

if (error != SOCKET_EAGAIN && error != SOCKET_EWOULDBLOCK)

break;

/* Wait for the output buffer to become writable.*/

if ((ret= vio_socket_io_wait(vio, VIO_IO_EVENT_WRITE)))

break;

}

}

MySQL的连接处理线程

从上面的代码:

mysql_thread_create(...handle_one_connection...)

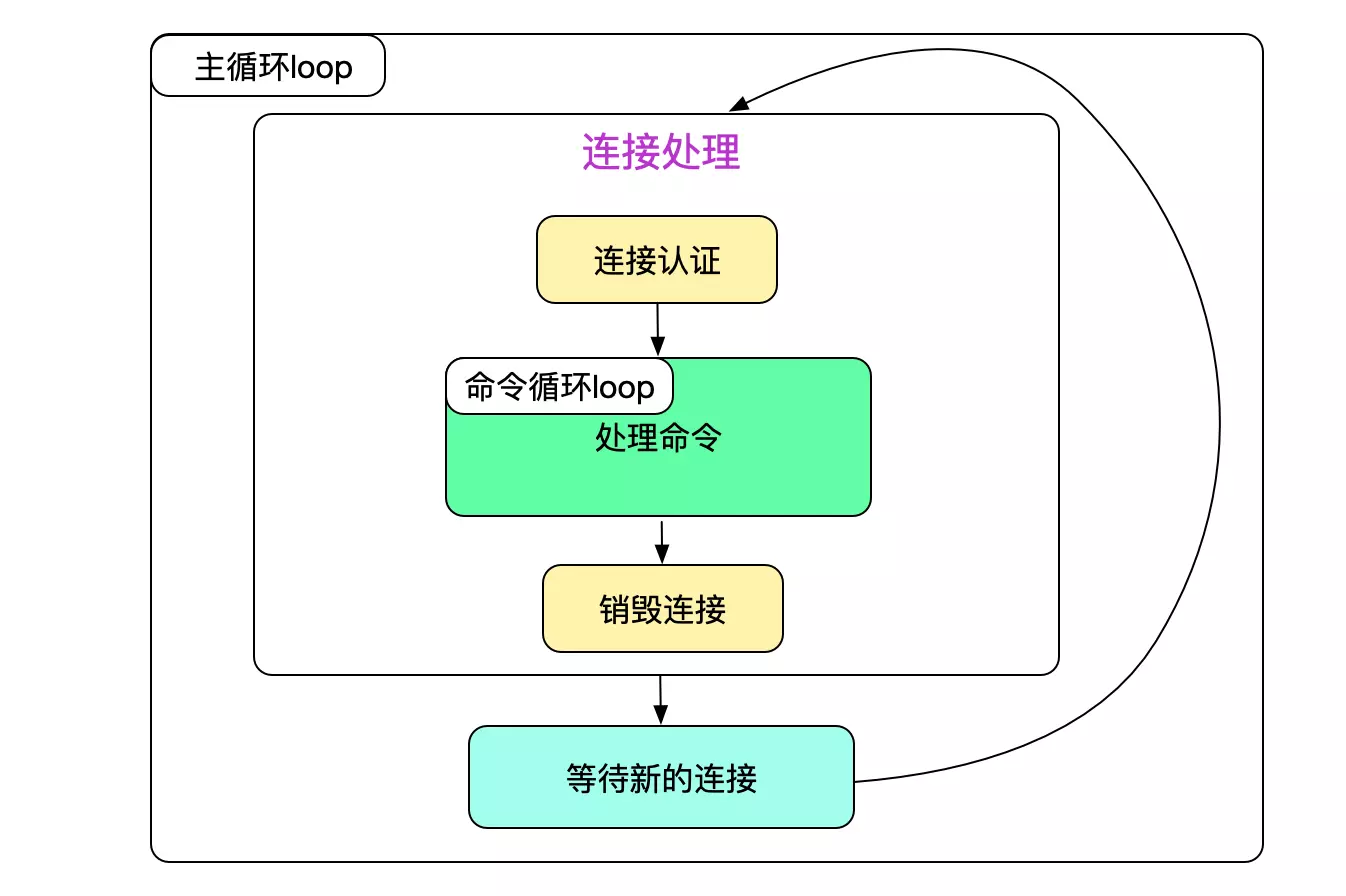

可以发现，MySQL每个线程的处理函数为handle_one_connection,其过程如下图所示:

代码如下所示:

for(;;){

// 这边做了连接的handshake和auth的工作

rc= thd_prepare_connection(thd);

// 和通常的线程处理一样，一个无限循环获取连接请求

while(thd_is_connection_alive(thd))

{

if(do_command(thd))

break;

}

// 出循环之后，连接已经被clientdu端关闭或者出现异常

// 这边做了连接的销毁动作

end_connection(thd);

end_thread:

...

// 这边调用end_thread做清理动作，并将当前线程返还给线程池重用

// end_thread对应为one_thread_per_connection_end

if (MYSQL_CALLBACK_ELSE(thread_scheduler, end_thread, (thd, 1), 0))

return;

...

// 这边current_thd是个宏定义，其实是current_thd();

// 主要是从线程上下文中获取新塞进去的thd

// my_pthread_getspecific_ptr(THD*,THR_THD);

thd= current_thd;

...

}

mysql的每个woker线程通过无限循环去处理请求。

线程的归还过程

MySQL通过调用one_thread_per_connection_end(即上面的end_thread)去归还连接。

MYSQL_CALLBACK_ELSE(...end_thread)

one_thread_per_connection_end

|->thd->release_resources()

|->......

|->block_until_new_connection

线程在新连接尚未到来之前，等待在信号量上(下面代码是C/C++ mutex condition的标准使用模式):

static bool block_until_new_connection()

{

mysql_mutex_lock(&LOCK_thread_count);

......

while (!abort_loop && !wake_pthread && !kill_blocked_pthreads_flag)

mysql_cond_wait(&x1, &LOCK_thread_count);

......

// 从等待列表中获取需要处理的THD

thd= waiting_thd_list->front();

waiting_thd_list->pop_front();

......

// 将thd放入到当前线程上下文中

// my_pthread_setspecific_ptr(THR_THD, this)

thd->store_globals();

......

mysql_mutex_unlock(&LOCK_thread_count);

.....

}

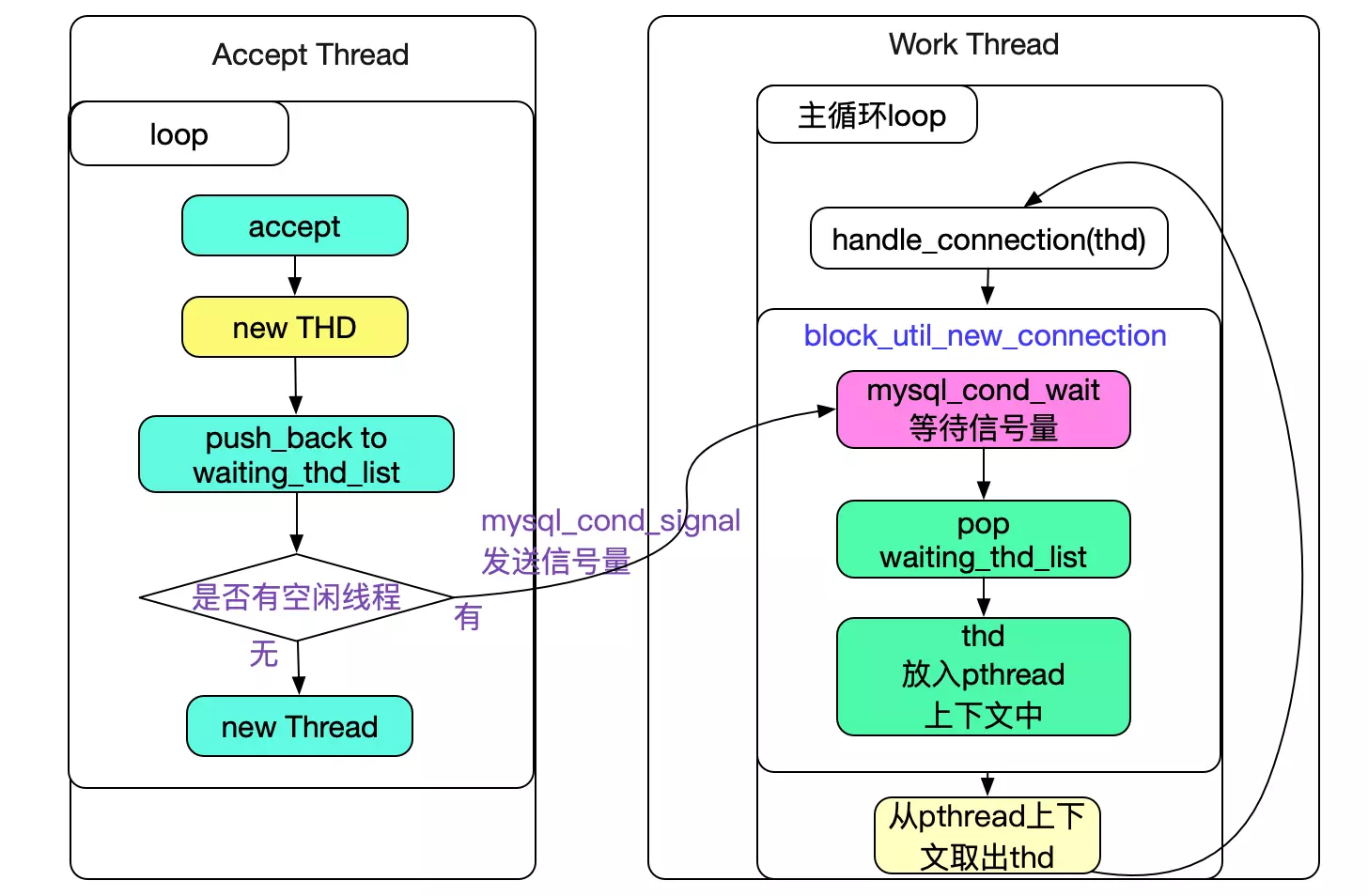

整个过程如下图所示:

由于MySQL的调用栈比较深，所以将thd放入线程上下文中能够有效的在调用栈中减少传递参数的数量。

总结

MySQL的网络IO模型采用了经典的线程池技术，虽然性能上不及reactor模型，但好在其瓶颈并不在网络IO上，采用这种方法无疑可以节省大量的精力去专注于处理sql等其它方面的优化。
