条形图坐标轴_手把手教你用Excel绘图 | 双轴簇状条形图

图文撰写 | Janeey Wang

Figure图

微信公众号

科研论文中，图都标记为Figure或Fig，本公众号的主旨是为大家讲解科研过程中的作图步骤，以及相关的问题！同时，我们还将以最新发表、或各学科Top期刊文章中的结果图为例，给大家逐一讲解如何作图(绘图)！

介    绍

当我们的条形图不同类别之间差异太大的时候，单一的坐标轴显示可能会不协调、影响美观，尤其是其中比较小的数值，所以这时我们就需要利用不同的数轴分别显示，可以分别设置合适的横轴的数值分布范围，这样整体就会比较协调。

软    件

软件：Excel 2019

图文教程

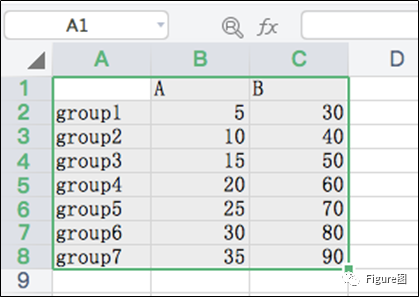

1. 打开Excel表格，新建并输入数据。

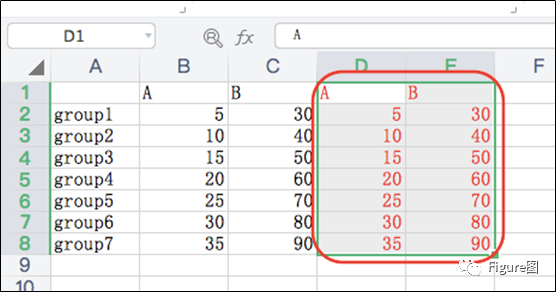

2.选择A、B列数值，进行复制，作为辅助列。

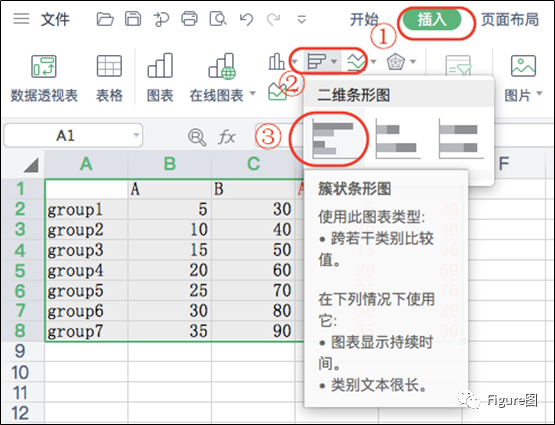

3. 选中所有数据，依次点击“插入”→“二维条形图”→“簇状条形图”，插入图表。

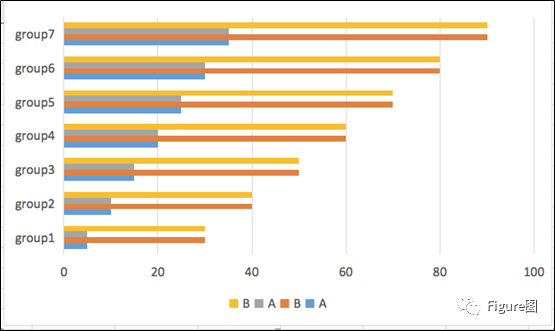

4. 插入后默认的图如下所示。

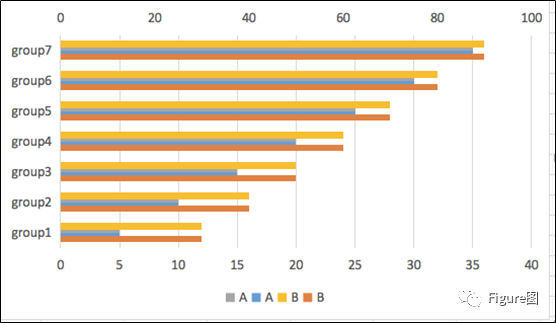

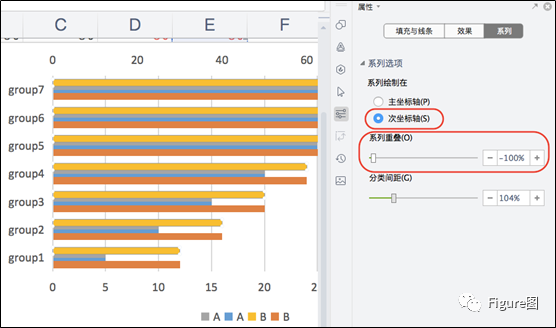

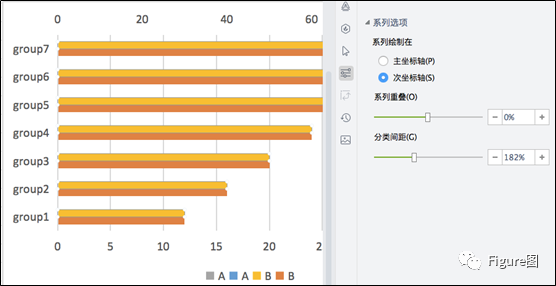

5. 接下来我们将两个B列的条形图显示在“次坐标轴”，不过调整次坐标轴后，条形图就显示为了2条，即相互之间有所覆盖。因此在调完次坐标轴后我们需要同时调整系列重叠的程度(数值越小重叠越少)。

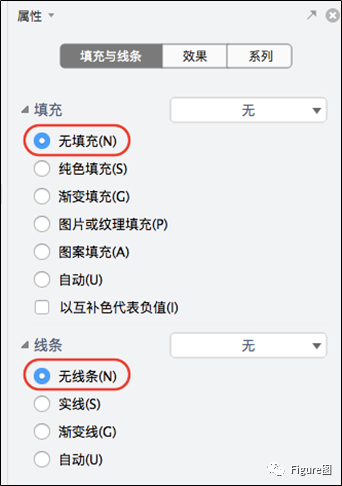

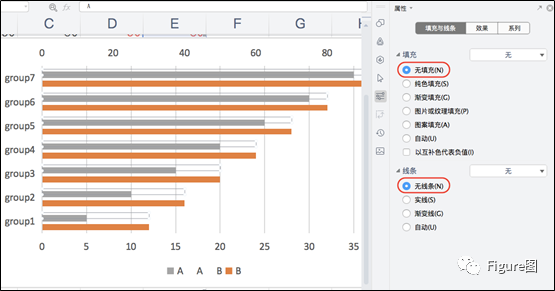

6.然后我们将第二列A和第一列B的条形图改为“无色填充”和“无线条”。

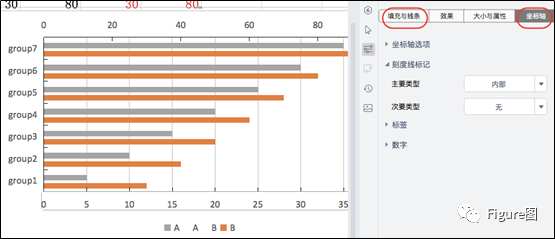

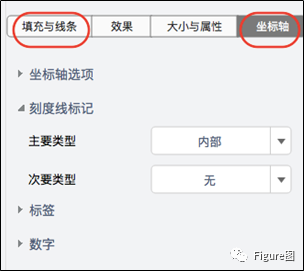

7.继续调整双X轴、Y轴的格式，包括刻度线颜色、宽度、类型等。

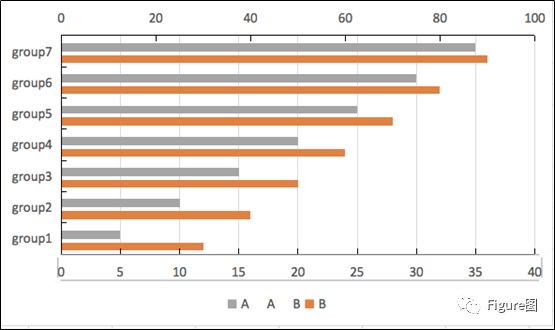

8. 调整完后大概如下所示。

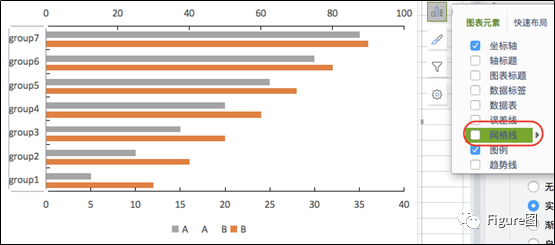

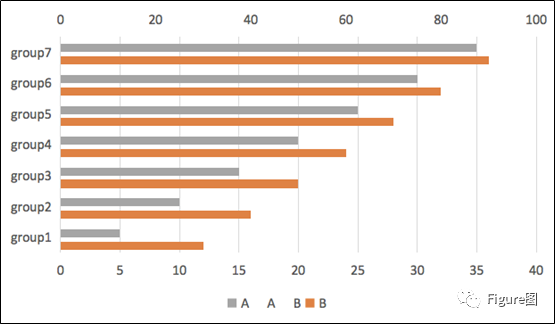

9. 同时，去除背景网格线。

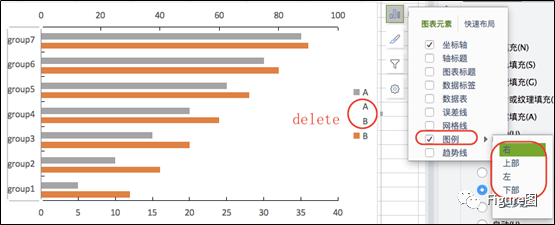

10. 调整图例显示位置，可根据自己的要求随意置放，然后选中其中已经无填充的第二列A和第一列B的图例字母，直接按“delete”即可予以删除。

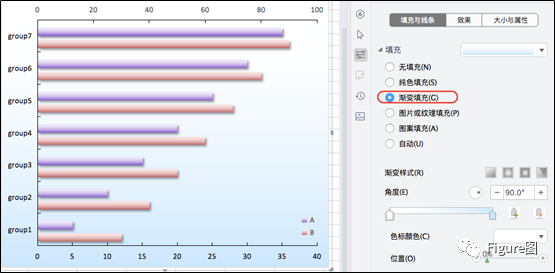

11. 随后进一步调整条形图的填充颜色。

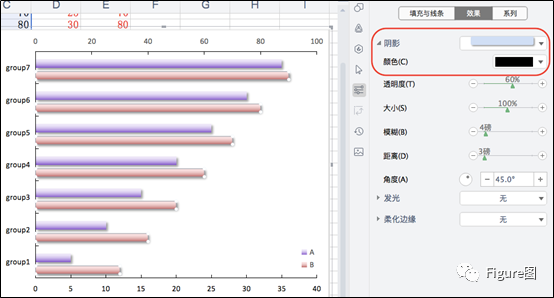

12. 添加阴影等效果。

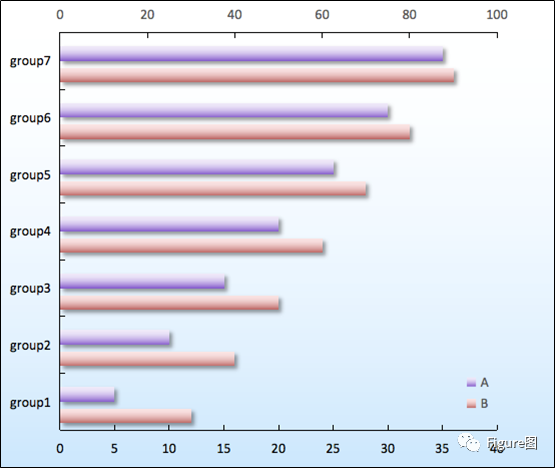

13. 添加背景颜色

这样，双轴簇状条形图便完成啦。小伙伴们以后如果碰到这种有两种及以上类别的系列，可以选择这种双横轴显示哦，方法也很简单，你get了吗~~~~

怎么样？学会了吧？

不难吧！赶紧来试试吧！
