提高matlab图片质量,由Matlab输出高质量论文图片方法

关于Matlab输入高质量论文图片的方法

整理制作：吴川辉

Email：km_bruce@http://www.doczj.com/doc/fa0bf4b3fd0a79563c1e72d5.html

由于在撰写学位论文期间，使用了大量的matlab绘制的图像，但是无论选择何种输出格式的图像，其分量率总是不尽如人意，特别是当插入到word中后，及时原始图片设置为很高的分辨率，可在视觉上看起来总感觉不舒服(总感觉图片灰蒙蒙的，不清晰)。在查阅资料以及向他人请教后，整理和总结出了这样一种有效的方法，拿出来分享。

一、所需软件

1. Matlab(任意版本)

2. Adobe acrobat professional 8.0

3. dopdf(一款虚拟打印机，用于把matlab图片转为PDF格式文档。其他的虚拟打印机也可以的)下载地址：http://www.doczj.com/doc/fa0bf4b3fd0a79563c1e72d5.html/s?word=dopdf&tn=site888_pg&lm=-1

二、制作方法

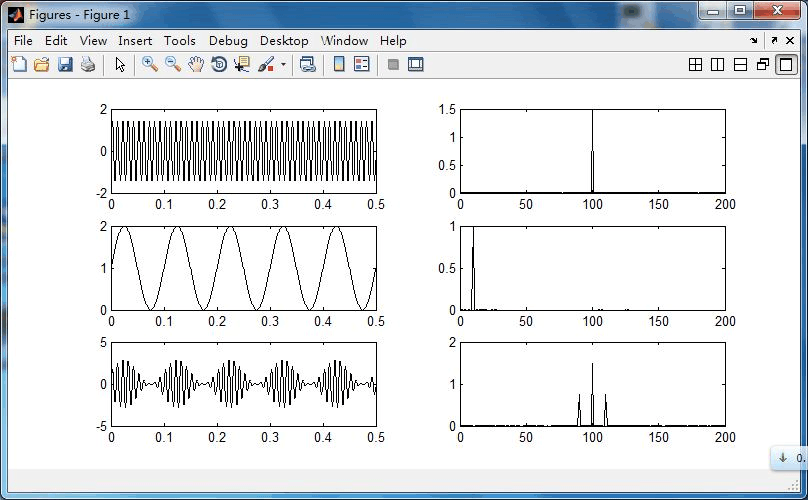

Step 1：使用matlab绘制所需要的图片。这里我使用了一个调幅信号及其频谱图。

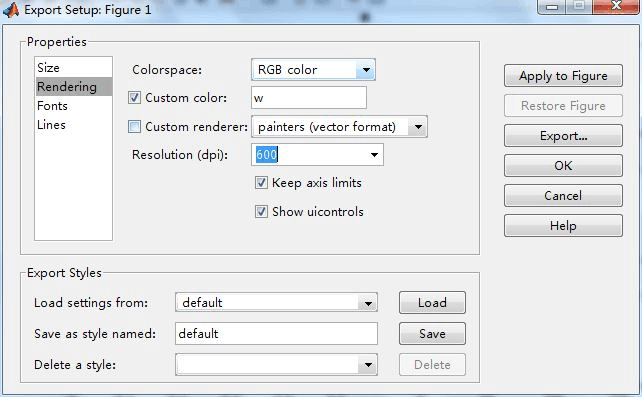

Step 2：matlab图片输出大小、分辨率等设置(一般默认即可，但为了达到最佳效果建议有经验者手动设置部分参数)。进入步骤：file→export setup。其中最重要的参数为 resolution (dpi)建议设为为不小于300。
