一、 实验目的

1. 了解减速器的结构，熟悉其装配和拆卸方法；

2. 了解和掌握减速器轴系部件的布置、定位、固定、结构；

3. 了解齿轮接触精度和齿侧间隙的测量方法；

4. 了解减速器各个附件的名称、结构、安装位置和作用。

二、 设备和工具

1. 设备：以下四种减速器


   1) 单级圆锥减速器
   2) 单级蜗杆减速器
   3) 展开式二级圆柱齿轮减速器
   4) 单级圆柱齿轮减速器

2. 工具
   活扳手(或呆扳手一套)、改锥、铜锤或铅锤、拉码、钢板尺、游标卡尺、内卡钳、红铅油、铅丝。

三、 实验步骤

1. 拔出减速器箱体两端的定位销。

2. 拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。

3. 拧下上下箱体联接螺栓及轴承旁联接螺栓。

4. 把上箱体取下。

5. 测量齿轮端面至箱体内壁的距离并记录，测量输出端大齿轮外圆至箱体内壁的距离和输入端小齿轮外圆至箱体内壁的距离并记录，测量输出端大齿轮外圆至下箱体底面和距离并记录。

6. 逐级取下轴上的轴承、齿轮等，观察轴的结构，测量阶梯轴的各段直径、测量阶梯轴不同直径处的长度。测量齿轮轮毂宽度和轴承宽度，与安装齿轮处的长度和安装轴承处的长度进行尺寸比较。

7. 目测训练：估算齿轮(蜗轮)齿数、外圆直径、宽度、两齿轮的中心距，轴的直径等。然后再用测量工具测量上述尺寸。

8. 测量轴的安装尺寸，了解轴承的安装、拆卸、固定、调整方法(包括与之相关的轴承端盖结构、调整垫片、挡油环结构)。

9. 了解并掌握齿轮在轴上的轴向固定方法。

10. 观察了解减速器辅助零件的用途、结构和安装位置的要求。

11. 目测与测量各种螺栓直径：地脚螺栓、轴承旁联接螺栓、上下箱体联接螺栓、轴承端盖联接螺栓、窥视孔盖联结螺栓、起盖螺栓、吊环螺栓等。

12. 测量箱体有关尺寸：两端轴孔间中心距、中心高、上下箱体壁厚、地脚凸缘厚度与宽度、上下箱体联接凸缘厚度与宽度、轴承旁凸台宽度与高度、筋板厚度等。

13. 将所测内容及尺寸填入表格中(记录表格见实验报告)。

14. 拆卸、测量完毕，依次装回。

15. 经指导老师检查装配良好、工具齐全后，方能离开现场。

四、 注意事项

1. 实验前认真阅读实验指导书。

2. 拆装过程中不准用锤子和其他工具打击任何零件。

3. 拆装过程中同学之间要相互配合与关照，做到轻拿轻放，以防砸伤手脚。

五、 实验要求

1. 画出所拆装减速器的示意图。

2. 将所测得的数据填入表13-1中。

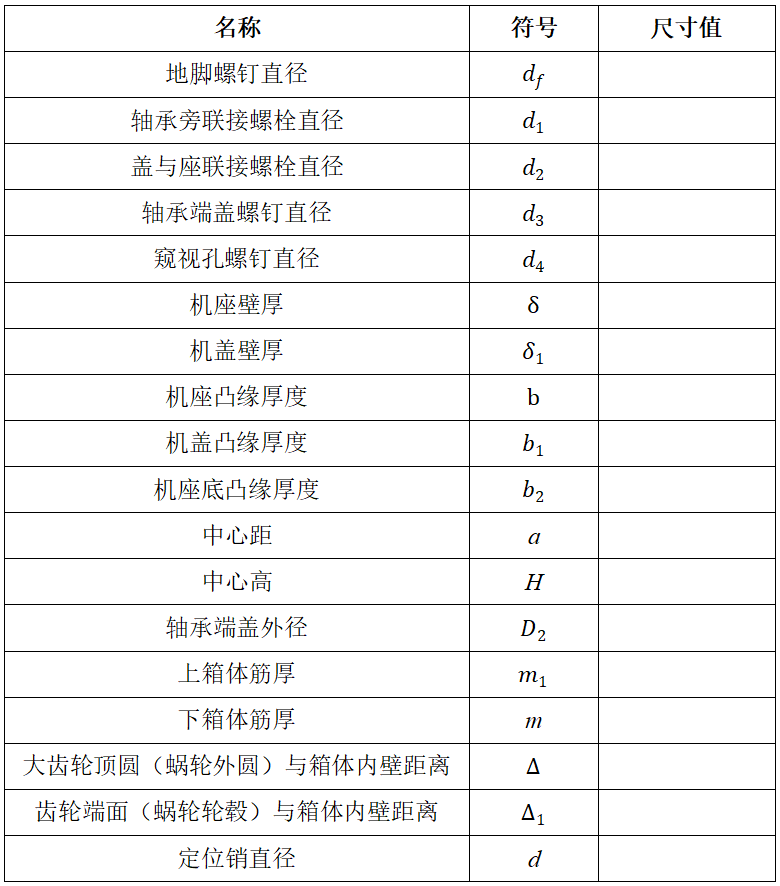

表13-1 减速器主要参数

    3. 将减速器主要零部件的名称和作用写入表13-2中。

表13-2 减速器主要零部件名称与作用
