最近华为推出了一款很具有特色的保护壳，该保护壳最具有的亮点是有补光功能，这可为爱自拍的靓仔 靓女们为止喜欢。但是吃水不忘挖井人，咱们为设计此产品的攻城狮的创意点赞吧。

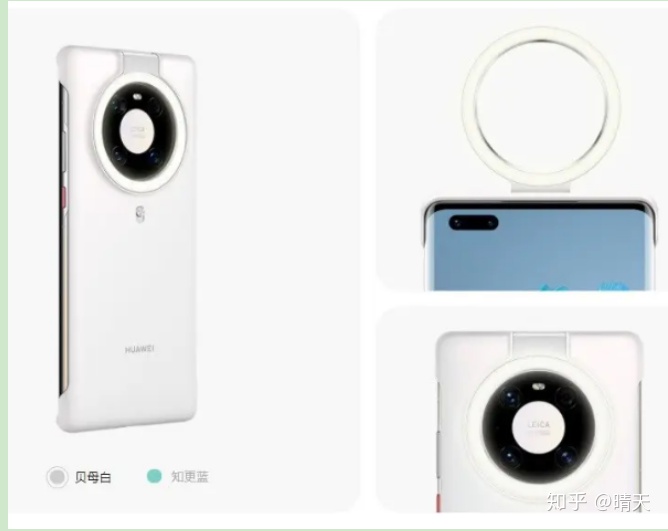

环闪保护壳采用了一体化纤薄设计，最主要的是携带方便哈，无需电池，手机通过反向无线充给灯供电，这个对于目前手机壳市场来看 也算是 小小的黑科技了哈。保护壳上有一个小开关，通过小开关可以控制补光灯圈自动弹起，还可以高精度无极调光

但是X东 X猫上的售价 就是有点不美丽，太贵，下面 我们以XXS的背夹方案为例，拆解原装和XXS电路原理和元件。

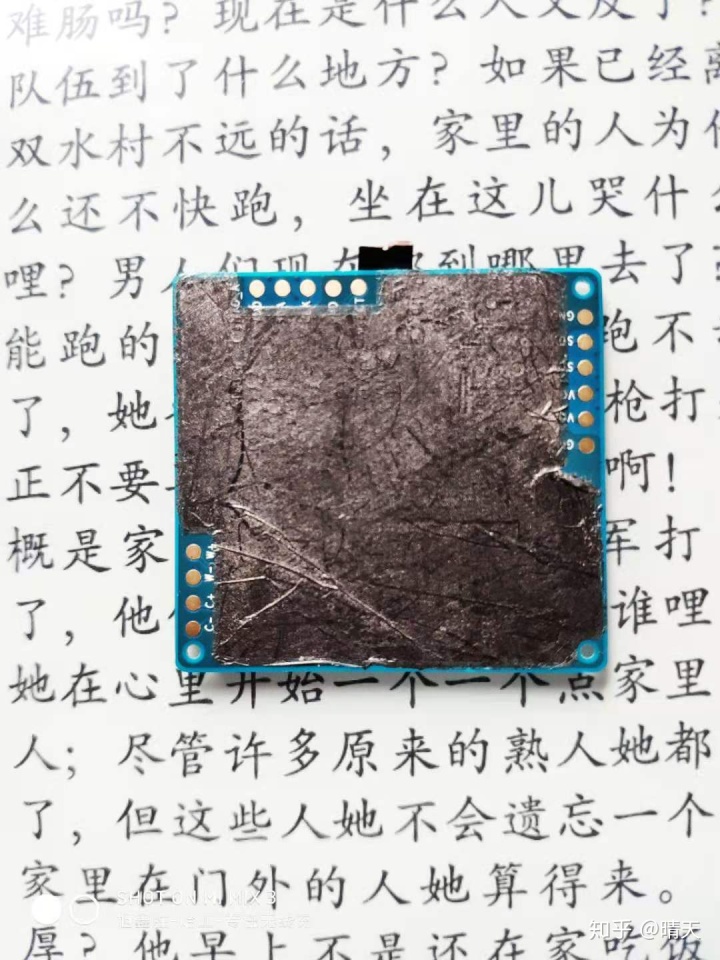

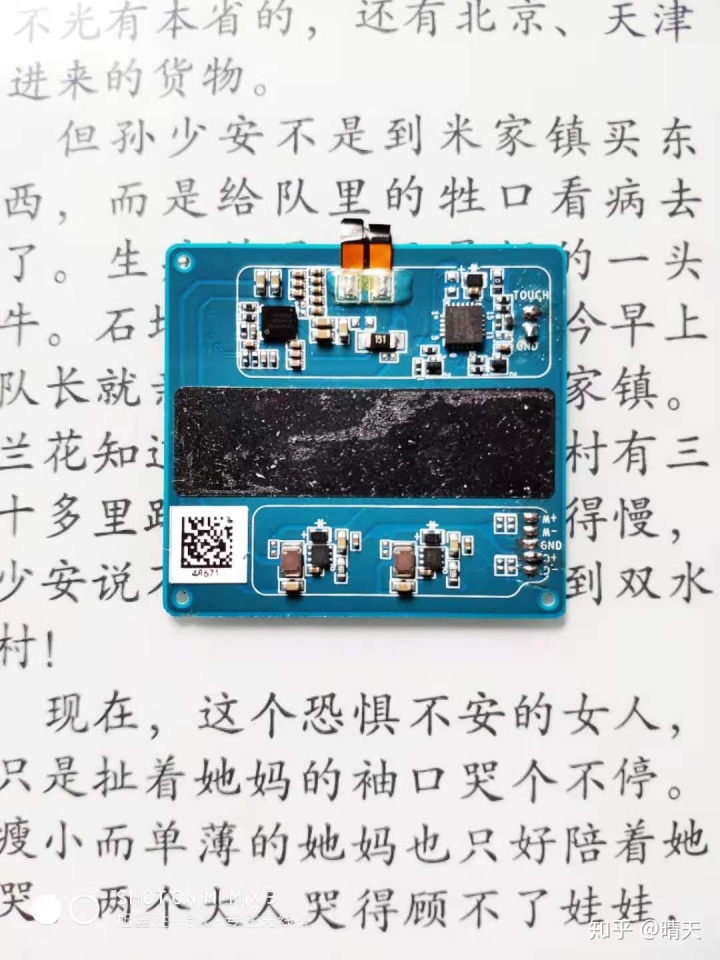

下面看下实物主板图片:华为原装主板正面、反面的效果

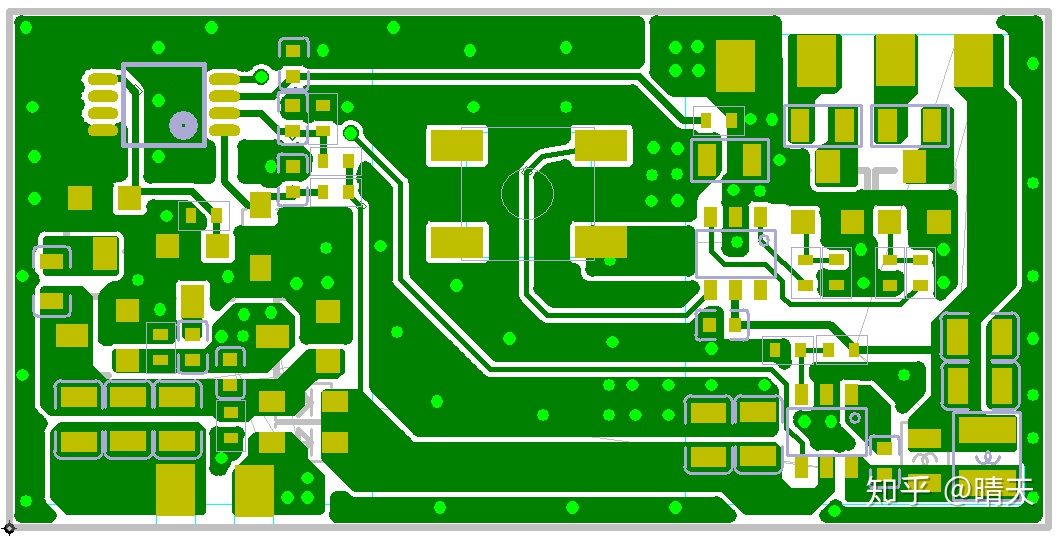

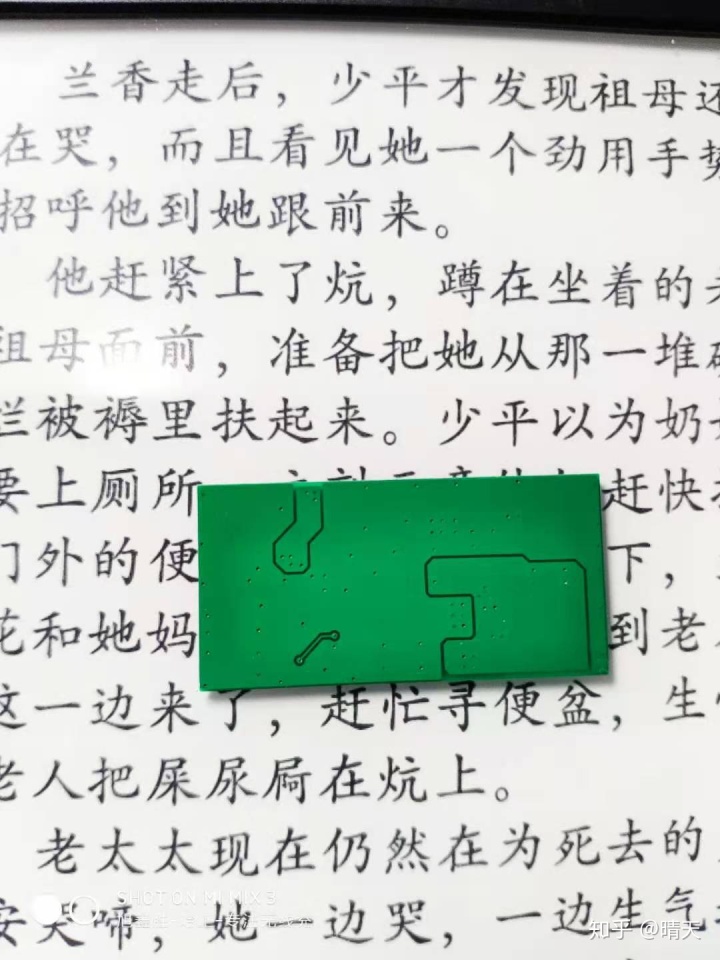

在看下xxs开发的主板的正面背面、并且走线图

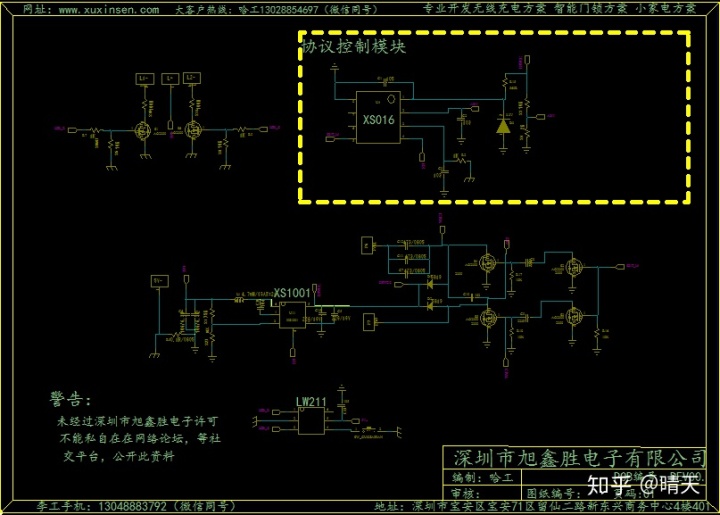

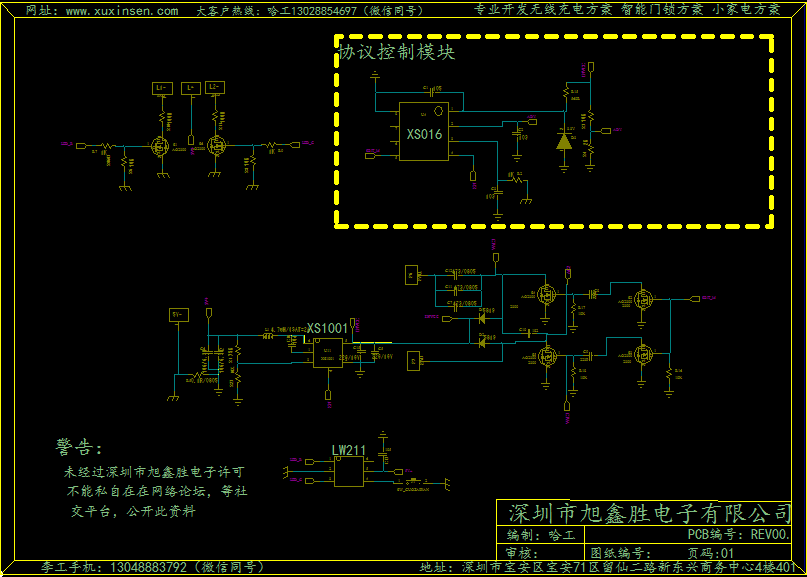

整体主板原理图如下：

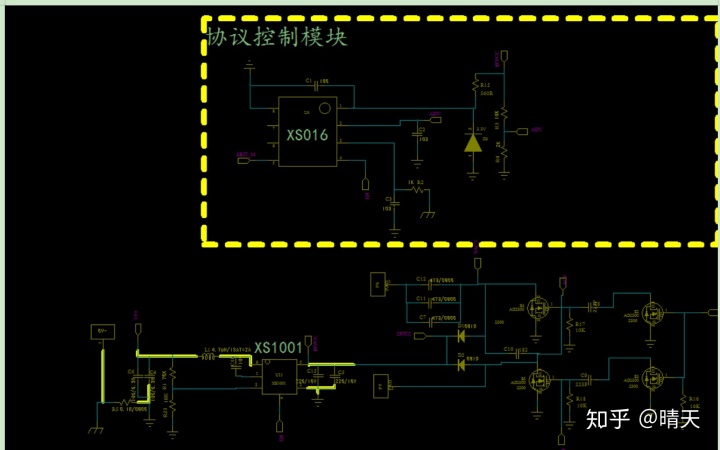

反向无线充部分原理部分如下

分为协议控制区域以及功率区域

协议控制区域主控用了 XS016芯片 芯片是8个脚的，功率部分用到了四个NMOS作为驱动，再加一个XS1001芯片

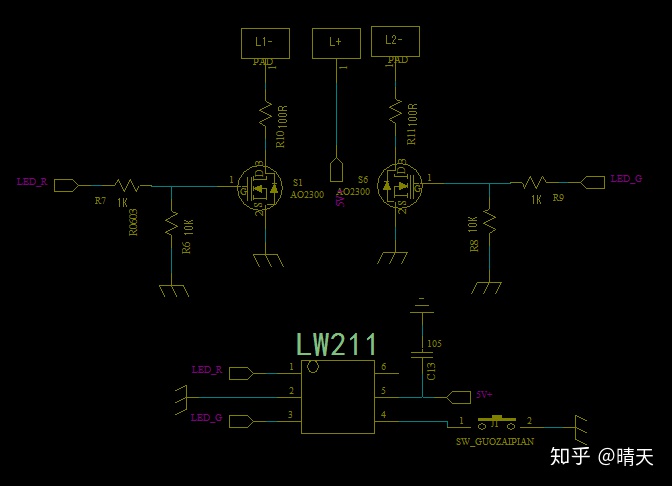

调光部分如下

调光部分用了 LW211 MCU，此MCU 带无极调光功能，用了两颗NMOS作为驱动LED灯

综上所述，PCBA线路板成本应该 没那么高，估计十几元就能搞定，但是壳子、运营等其他费运 小瑞瑞就留给下方评论区 大家来探讨
