ConstraintLayout 2.0 新特性详解及实战

ConstraintHelper

ConstraintLayout在 1.0 的时候提供了 GuideLine 辅助布局，在 1.1 时提供了 Group 和 Barrier，在 2.0 时候提供了Layer以及放开了限制，开发者可以自定义 Helper 了。

Group (Added in 1.1)

Group可以用来控制一组view的可见性

    <android.support.constraint.Group
              android:id="@+id/group"
              android:layout_width="wrap_content"
              android:layout_height="wrap_content"
              android:visibility="visible"
              app:constraint_referenced_ids="button4,button9" />

可以通过控制 group 的 hide/show 来直接控制一组 view(button4,button9) 的可见性。

Barrier (Added in 1.1)

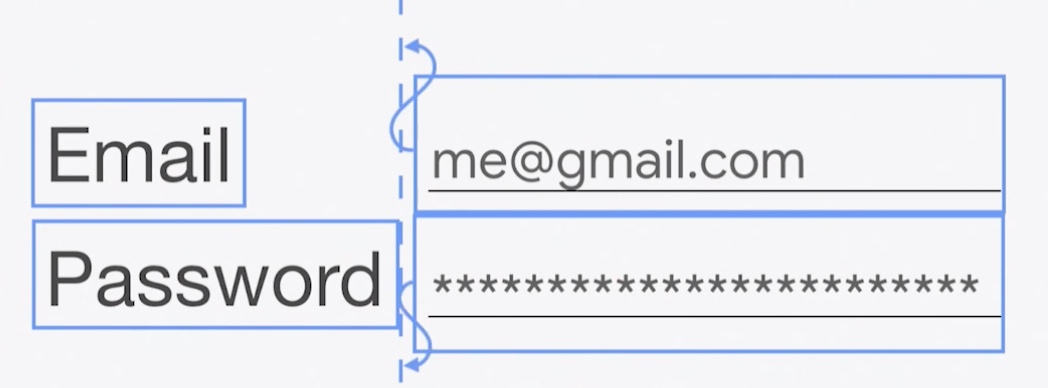

来看一个场景，下面是一个表单，Email 和 Password 左对齐 中间的虚线为 GuideLine，具体字段都和GuideLine左对齐。

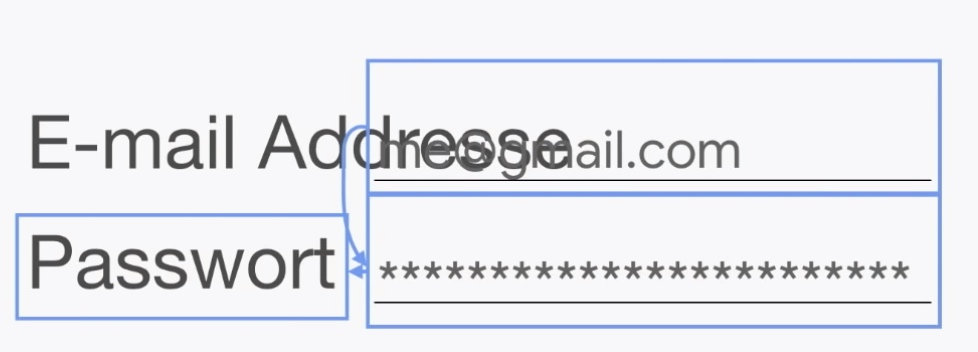

现在如果需要做多语言，翻译为德文后变成了下面的效果

这时候就需要Barrier出场了，Barrier是栅栏的意思，可以理解为挡着不让超过。

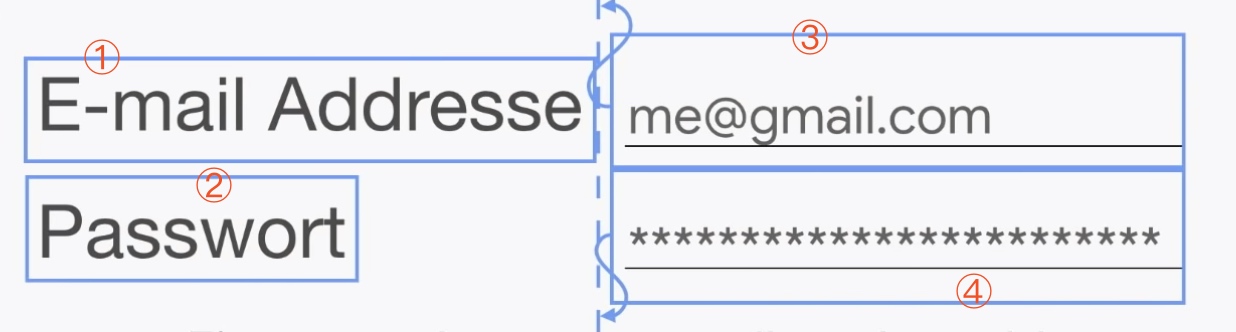

改进方法

• 把中间的虚线GuideLine换成Barrier
• 把①和②加入到Barrier的referenced_ids中
• 指定barrierDirection为right（右侧不超过）
• 把③和④左边对齐到Barrier的右边

这样 Email 和 Password就不会超出Barrier，大致代码如下(有删减，完整代码参考这里)

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout>
    <TextView
        android:id="@+id/tv_email"
        app:layout_constraintBottom_toTopOf="@+id/tv_password"
        app:layout_constraintStart_toStartOf="@+id/tv_password"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="E-mail Addresse" />

    <EditText
        android:id="@+id/et_email"
        android:text="me@gmail.com"
        app:layout_constraintBaseline_toBaselineOf="@+id/tv_email"
        app:layout_constraintStart_toEndOf="@+id/barrier" />

    <TextView
        android:id="@+id/tv_password"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/tv_email" />

    <EditText
        android:id="@+id/et_password"
        android:inputType="textPassword"
        android:text="2321321"
        app:layout_constraintBaseline_toBaselineOf="@+id/tv_password"
        app:layout_constraintStart_toEndOf="@+id/barrier" />

    <android.support.constraint.Barrier
        android:id="@+id/barrier"
        app:barrierDirection="right"
        app:constraint_referenced_ids="tv_email,tv_password" />

</android.support.constraint.ConstraintLayout>

Layer (Added in 2.0)

Layer 可以看作是它引用的 view 的边界（可以理解为包含这些 view 的一个 ViewGroup，但是Layer并不是ViewGroup，Layer并不会增加 view 的层级）。另外Layer支持对里面的 view 一起做变换。

考虑这么一个场景，如果一个页面里面有部分 view 需要加个背景，使用Layer引用这几个 view，然后给Layer设置背景就可以了。如果不用Layer，只能另外加个 ViewGroup 包住这几个 View 了，这样会增加 view 的层级，不利于性能。

看一个示例（完整代码）:

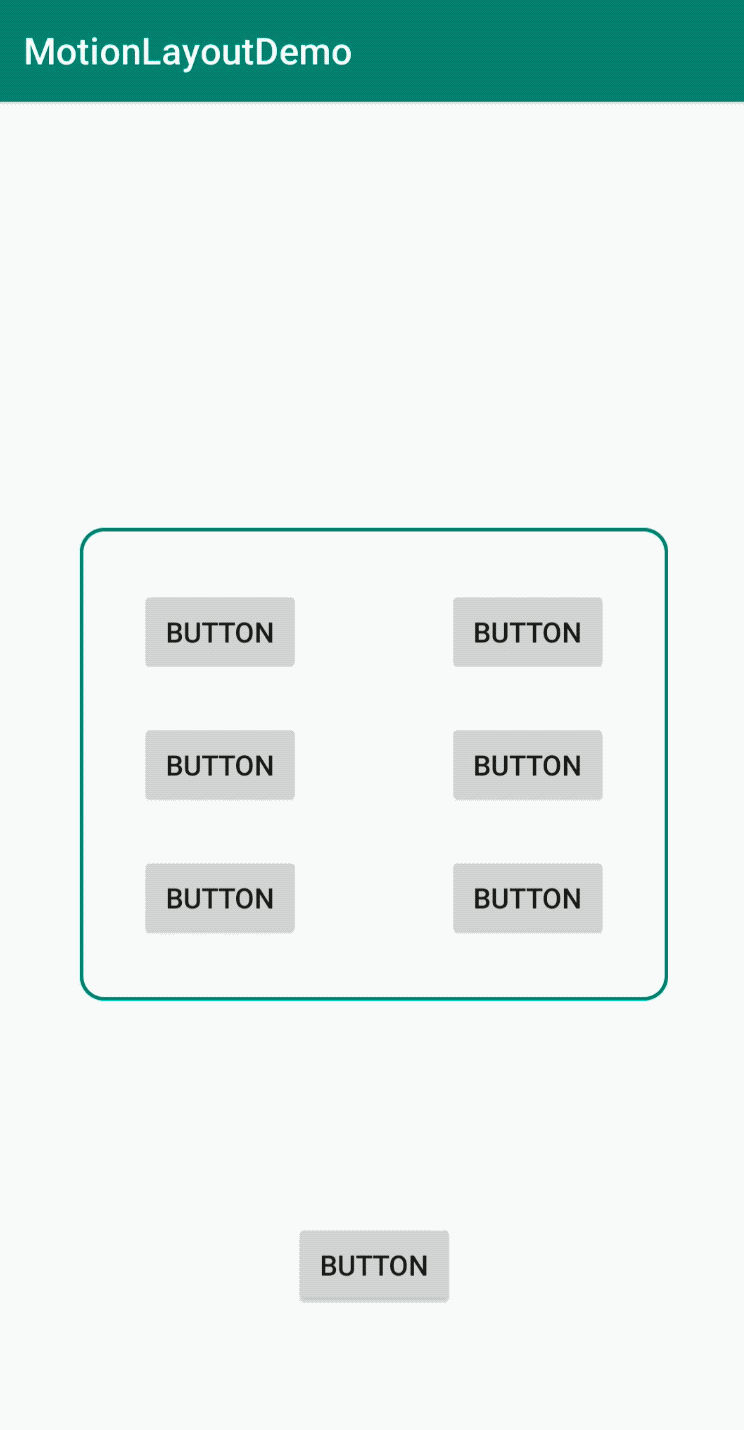

图中Layer包住了中间的 6 个按钮，绿色边线白色填充是通过 Layer设置背景完成的。另外对Layer里面的所有按钮一起做动画，出来的效果就是这样子

ConstraintLayout2.0 除了提供几个默认实现的ConstraintHelper外，还提供开发者自定义ConstraintHelper的方式。

自定义 Helper

为什么需要自定义?

• 保持 view 的层级不变，不像 ViewGroup 会增加 view 的层级
• 封装一些特定的行为，方便复用
• 一个 View 可以被多个 Helper引用，可以很方便组合出一些复杂的效果出来

如何自定义?

• Helper持有 view 的引用，所以可以获取 view (getViews)然后操作 view
• 提供了 onLayout 前后的 callback（updatePreLayout/updatePreLayout）
• Helper 继承了 view，所以Helper本身也是 view

CircularRevealHelper

对一张图片作出CircularReveal的效果
ViewAnimationUtils给我们提供了createCircularReveal这个函数

public static Animator createCircularReveal(View view,
            int centerX,  int centerY, float startRadius, float endRadius)

借助这个函数只需要计算出中心点（centerX,centerY）和 en
