5.8g微波雷达芯片_一款超小尺寸单芯片雷达传感器来了！

 让万物感知更简单，让万物联接更智能

一直在寻求合适的微波雷达感应解决方案，但是，遇到如下问题的困扰？？？

非定频3G雷达，抗干扰能力差，自激误报多。非法占用通讯频道，面临被取缔风险。

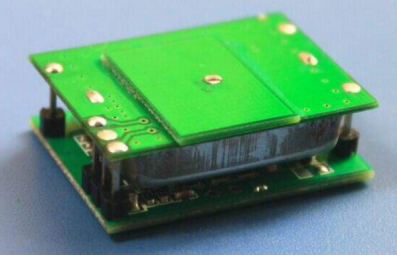

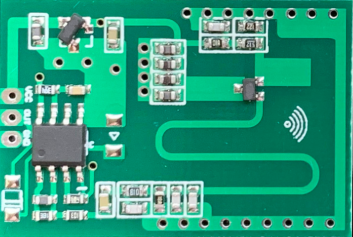

传统5.8G分立模块，尺寸大，器件多，模块一致性差，对温度敏感，频点不稳定，抗干扰能力弱。

隔空科技给你更好的解决方案！！！

超小尺寸(14.5mm*14mm)

单芯片雷达感应模块参考设计方案

ATS58-1414

超小尺寸设计

整个模组尺寸 14.5*14mm, 小型化平面天线的设计，在保证传感器性能的同时大大减小了整体尺寸，满足产品对空间结构的极致要求。

高度集成

采用隔空自研的雷达感应芯片AT5810P，芯片完整集成了5.8GHz微波电路、混频、中频放大电路以及信号处理器，在探测到运动物体时，模块直接输出相应控制信号。真正的SOC设计，高度集成且生产一致性好。

数字锁频，稳定可靠抗干扰

内置PLL锁相环，频点可设，实现精准数字锁频，相比传统定频雷达方案，多个雷达模块同时使用的抗相互干扰性能要更好，并能完全满足相关认证要求。

灵活可调

可通过软件灵活调节感应距离、延时时间，满足不同场景的多样化需求。

基本参数

1. 雷达主芯片：隔空芯片AT5810P

2. 工作频率：5.8G±75MHz，ISM 频段

3. 模块外围尺寸：14.5mm*14mm

4. PCB工艺：4层普通FR4板材

5. 工作电压：4.7～5.5V

6. 功耗：24mA

7. 正向感应距离：12m

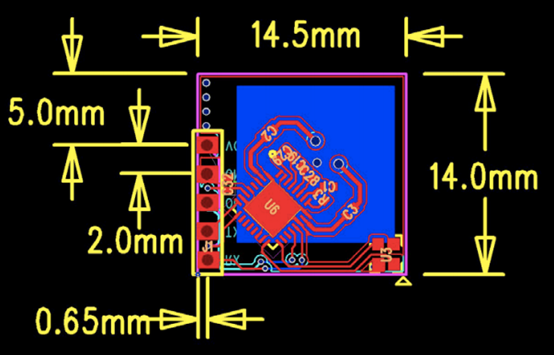

模块图示

 小小尺寸  大有用途

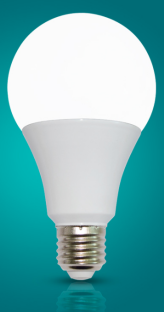

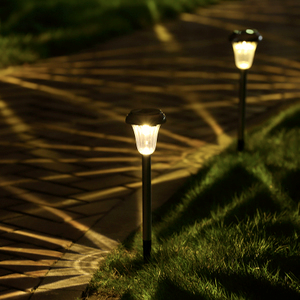

  智慧照明

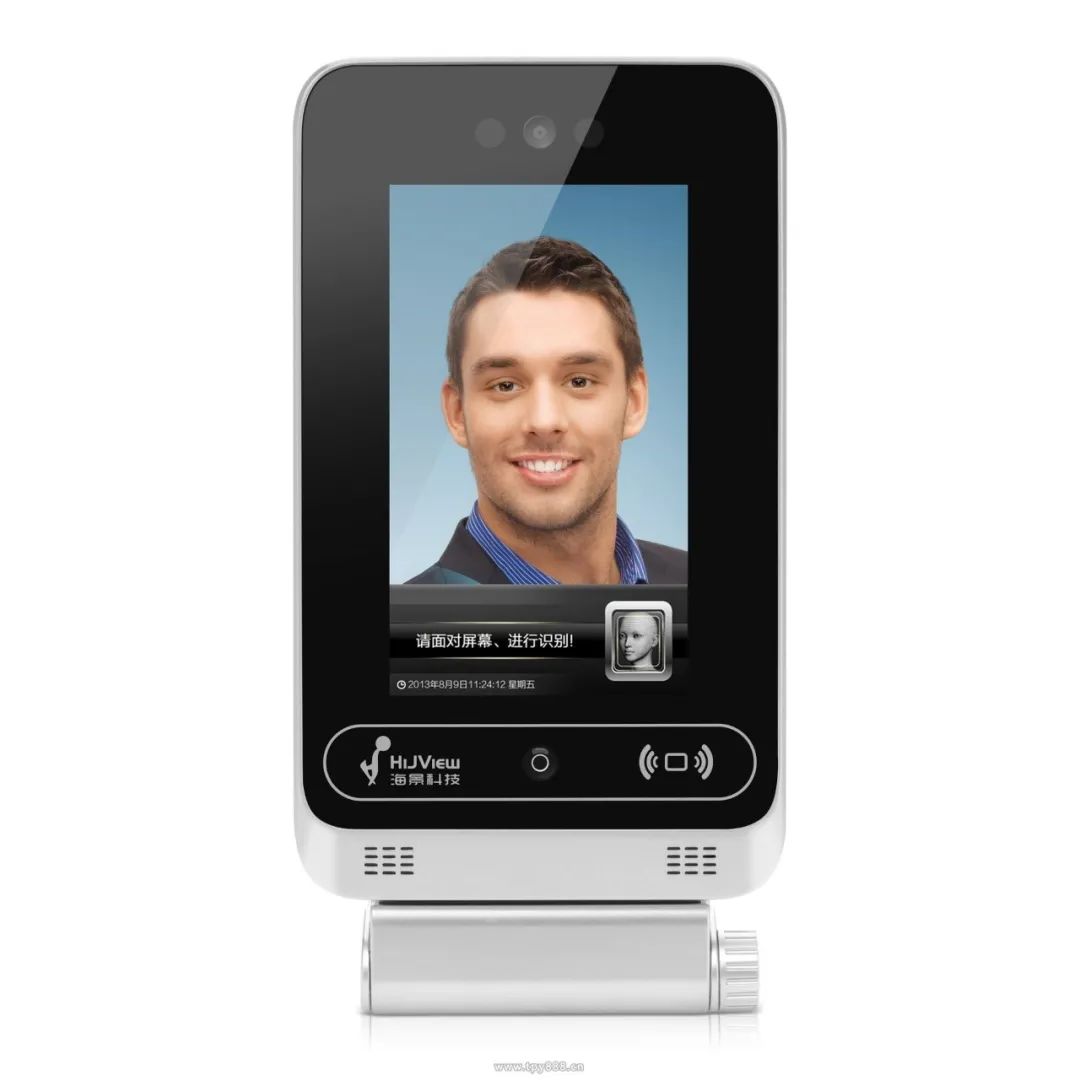

 智慧安防

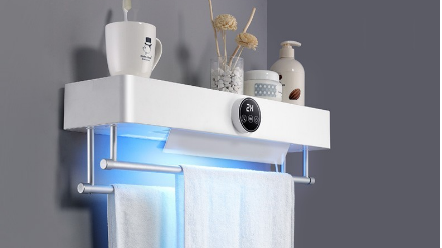

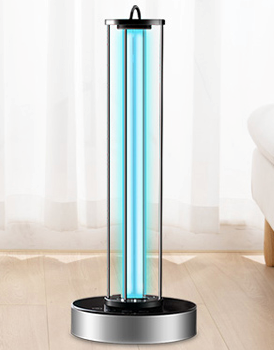

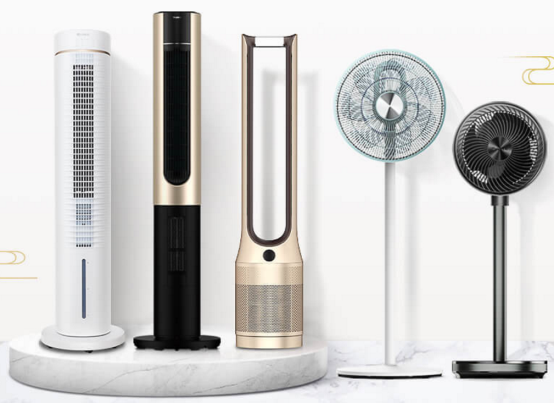

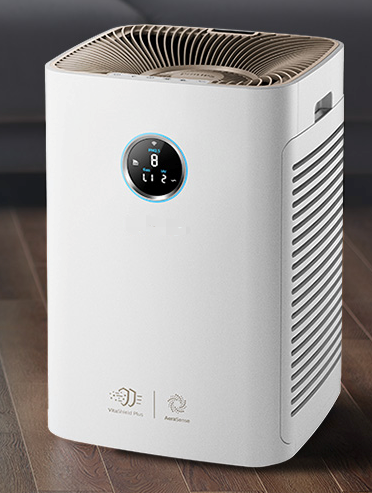

  智慧家电

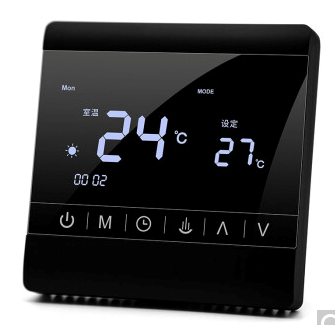

 智能家居
