一．要求

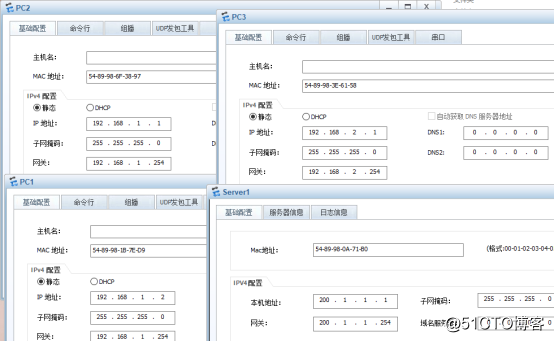

1.设计IP
2.PC1和PC2属于VLAN10

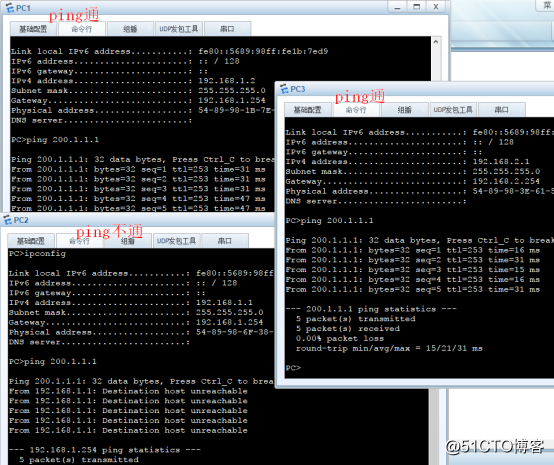

3.PC1可以ping通Server1
4.PC2不可以ping通Server1
5.PC3的网段可以ping通Server1

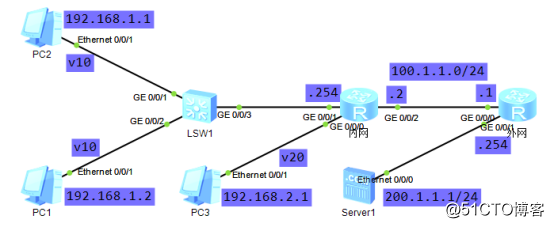

二．拓扑图
动态PAT---Easy IP
三．配置
终端

命令

sw1
sys
sys sw1
vlan 10
port-group 1
group g0/0/1 to g0/0/3
port link-type access
port default vlan 10

内网
sys
sys nw
int g0/0/0
ip addr 192.168.2.254 24
q
int g0/0/1
ip addr 192.168.1.254 24
q
int g0/0/2
ip addr 100.1.1.2 24
q
ip route-st 0.0.0.0 0.0.0.0 100.1.1.1
acl 2000
rule 5 permit source 192.168.1.2 0.0.0.0
rule 10 permit source 192.168.2.0 0.0.0.255
int g0/0/2
nat outbound 2000
