rip实验



实验顺序



•         v1和v2的联合使用

•         全部采用v2

•         取消自动汇总

•         手工汇总

•         手工汇总(CIDR)

•         passive

•         单播更新

•         验证

•         触发更新,只能在串口上实现,并且在链路的两端都需要配(只能在串口上实现ip rip v2-broadcast在串行链路的两端都要做)

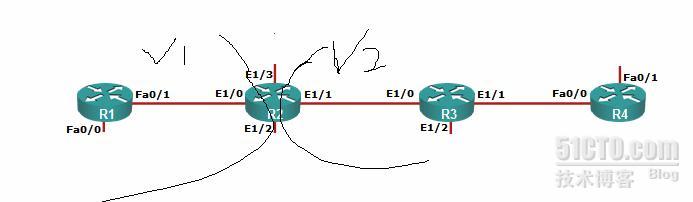

拓扑如下

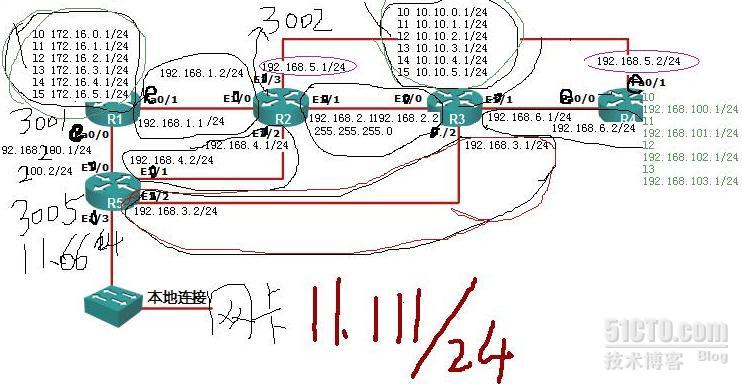

ip配置如下图:

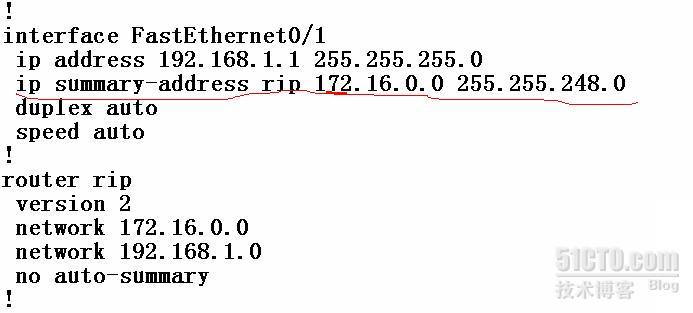

在R1上手工汇总

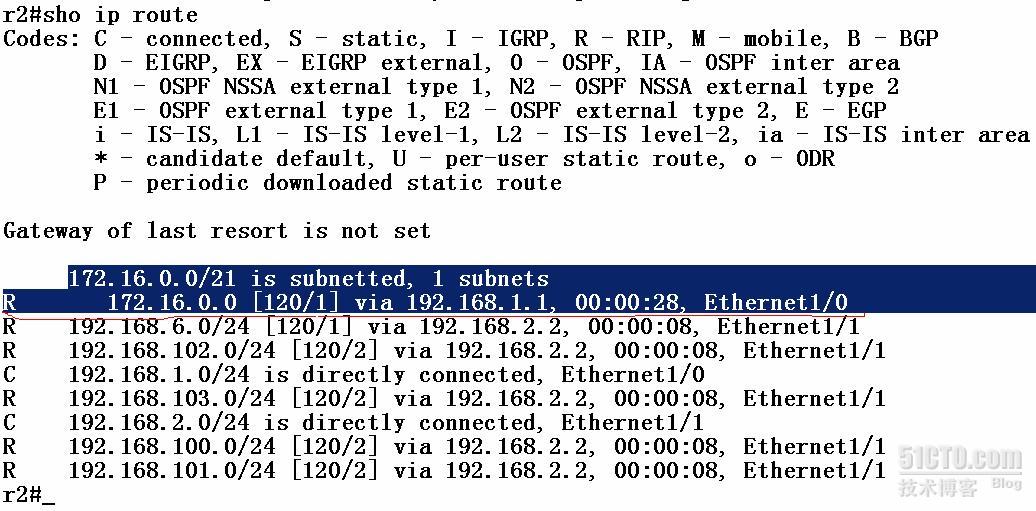

手工汇总结果(在路由器r2上看)

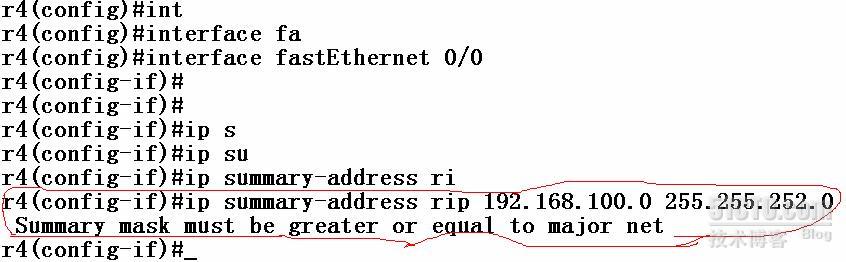

rip不支持CIDR汇总(但它可以学习CIDR)

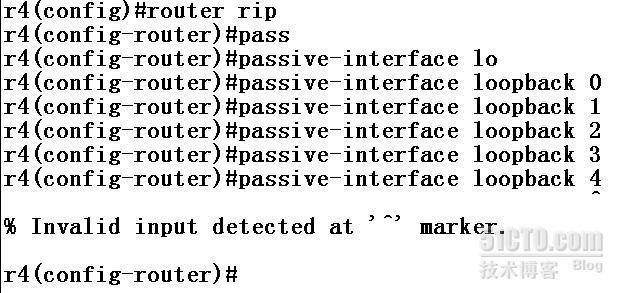

设passive接口







在R1上实现单播更新

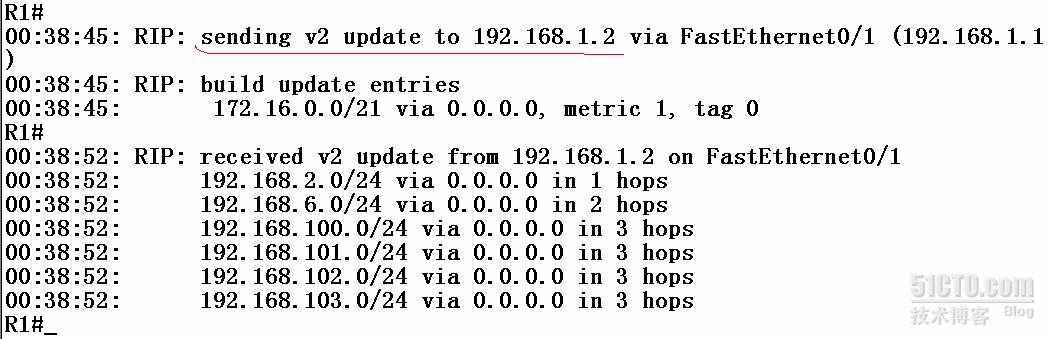

单播更新结果

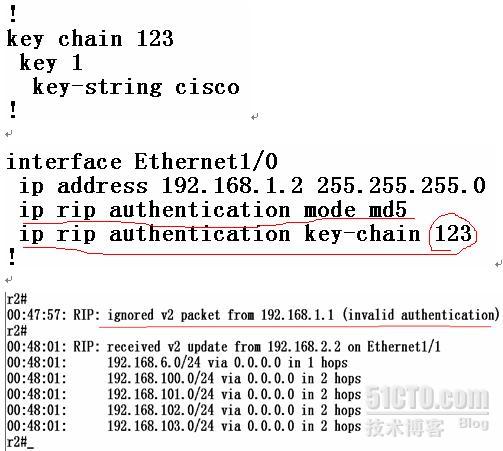

实现验证

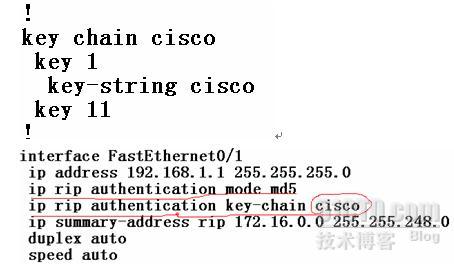

R1做如下配置









R2做如下配置
