本文介绍了如何通过配置VLAN来分割广播域，提高网络效率。具体步骤包括搭建实验环境、配置IP地址、创建VLAN及分配端口，并验证同一VLAN内及不同VLAN间主机的连通性。

随着交换机端口数量的增多，网络中的广播也增多，降低了网络的效率。交换机只能实现冲域的分割，无法实现广播域的分割。
通过在交换机上配置vlan可以实现广播域的分割。

环境部署：
安装eNSP的PC机一台
拓扑图

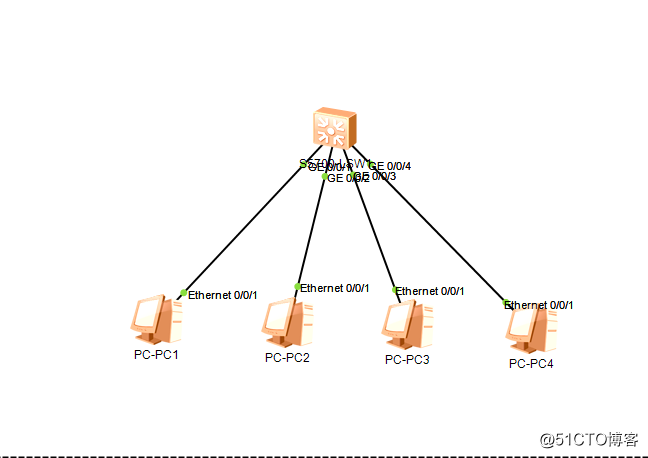

1）先将所需的设备添加到拓扑区，并连上网线启动。
华为模拟器实现简单VLAN的搭建

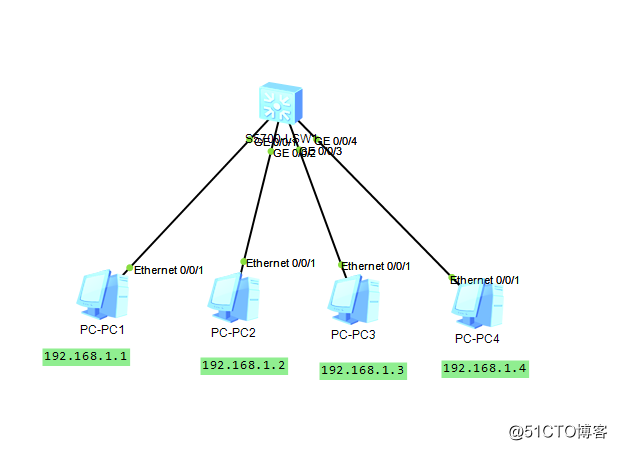

2）将四台PC机配置IP地址分别为：192.168.1.1/2/3/4，子网掩码都为255.255.255.0，并标识每台主机的IP地址。

3）进入交换机配置：新建VLAN2和VLAN3,命令如下：
system-view //进入系统视图
vlan batch 2 3 //同时创建vlan2和vlan3
华为模拟器实现简单VLAN的搭建
4）给vlan添加端口：vlan2添加GE 0/0/1和GE 0/0/3
vlan3添加GE 0/0/2和GE 0/0/4
命令如下：system-view //进入视图模式
interface GigabitEthernet 0/0/1 //进入千兆口GE 0/0/1
port link-type access //设置端口链路访问类型
port default vlan 2 //设置端口默认为vlan2访问
interface GigabitEthernet 0/0/3 //进入千兆口GE 0/0/3
port link-type access
port default vlan 2
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 3
interface GigabitEthernet 0/0/4
port link-type access
port default vlan 3

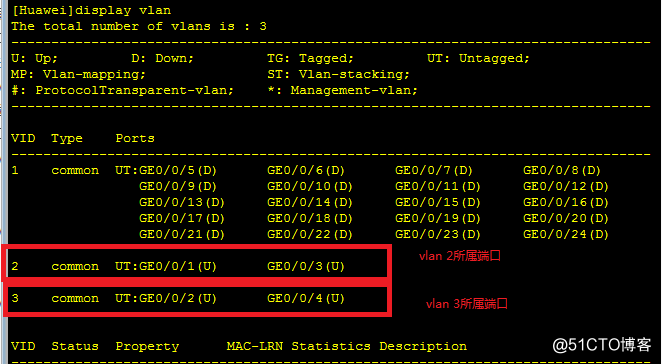

完成以上配置后，回系统视图，输入display vlan查看vlan信息
华为模拟器实现简单VLAN的搭建

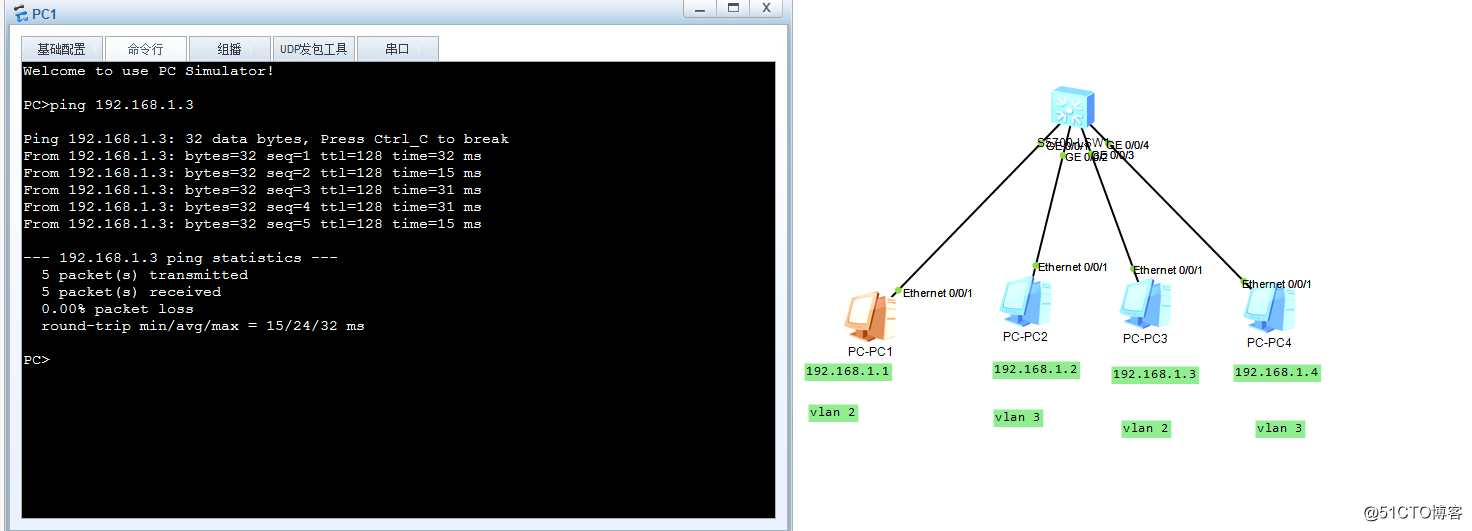

5）验证连接vlan 2的PC机能否互通：PC1和PC3同属vlan 2，PC1pingPC3

验证结果表明可以互通

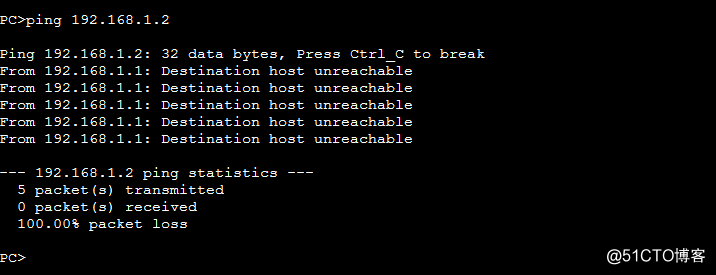

6）验证vlan 2上的PC1与vlan 3的PC2能否互通

结果表明分属不同vlan的PC机不能互通
综上：随着
