本文详细介绍了使用Python的Matplotlib库绘制3D球体的方法，通过参数方程生成坐标，运用mpl_toolkits.mplot3d创建立体图像，并设置了坐标范围与投影效果。后续将探讨Pandas在数据可视化中的应用。

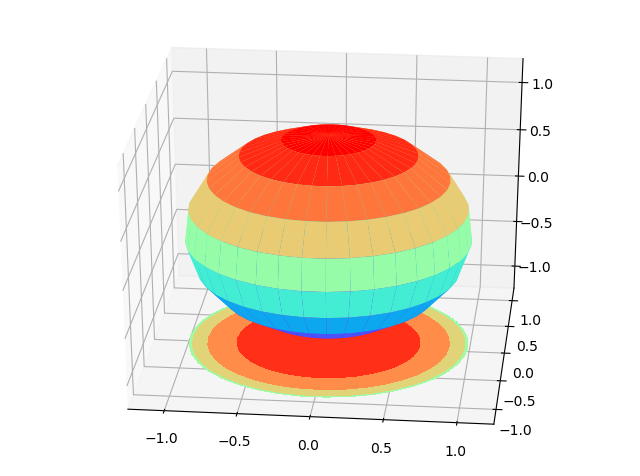

今天画一下3D图像，首先的另外引用一个包 from mpl_toolkits.mplot3d import Axes3D，接下来画一个球体，首先来看看球体的参数方程吧

（0≤θ≤2π，0≤φ≤π）

然后就可以上代码了：

from matplotlib import pyplot as plt
import numpy as np
from mpl_toolkits.mplot3d import Axes3D

a = np.linspace(0, np.pi*2, 20)
b = np.linspace(0, np.pi, 20)
A, B = np.meshgrid(a, b)#这里要注意一下，需要给对应的网格点转换成坐标矩阵
X = np.sin(A)*np.cos(B)#x坐标
Y = np.sin(A)*np.sin(B)#y坐标
Z = np.cos(A)#z坐标
fig = plt.figure()
ax = Axes3D(fig)#添加3D图
ax.plot_surface(X, Y, Z, cmap='rainbow')#画球体
ax.contourf(X, Y, Z,
            zdir='z', #按照z轴投影（也就是投影到xy平面），也可以按照x，y轴投影
            offset=-1.2, #投影到坐标值为-1.2的平面上
            cmap='rainbow')
#设置各个坐标范围
ax.set_zlim((-1.2, 1.2))
ax.set_xlim((-1.2, 1.2))
ax.set_ylim((-1.2, 1.2))

plt.show()
