本文详细介绍如何使用Matplotlib在图表中添加文字描述，包括基本的plt.text()方法及更高级的plt.annotate()方法，演示如何添加特殊字符、数学符号及带箭头的文字注释。

之前学习了matplotlib的一些基本画图方法（查看上一节），这次主要是学习在图中加一些文字和其其它有趣的东西。

先来个最简单的图

from matplotlib import pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 50)
y = x**2
plt.xlim((-3,3))#设置x坐标范围
plt.ylim((0,5))#设置y坐标范围
plt.plot(x,y)

plt.show()

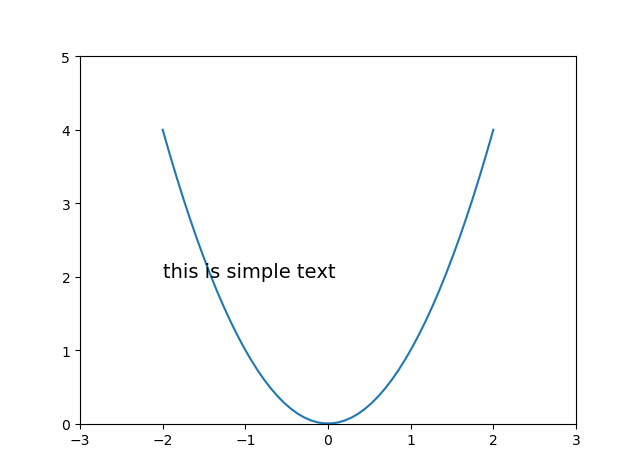

接下来加一下文字描述，第一种方法，plt.text()

from matplotlib import pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 50)
y = x**2
plt.xlim((-3,3))#设置x坐标范围
plt.ylim((0,5))#设置y坐标范围
plt.plot(x,y)

plt.text(
    -2,#文字x坐标
    2,#文字y坐标
    'this is simple text',#内容
    fontsize=14#文字大小
)

plt.show()

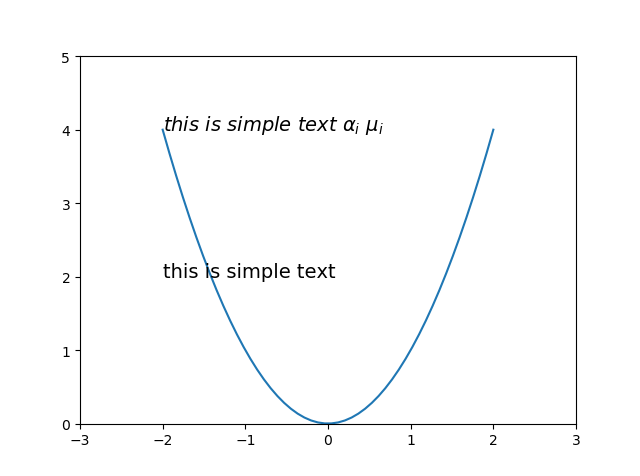

这里我们还可以用$$将文字包住可以让文字字体更加好看，同时也可以实现一些特殊字符的表达，比如一些常用的数学符号，这对写论文有好处

from matplotlib import pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 50)
y = x**2
plt.xlim((-3,3))#设置x坐标范围
plt.ylim((0,5))#设置y坐标范围
plt.plot(x,y)

plt.text(
    -2,#文字x坐标
    2,#文字y坐标
    'this is simple text',#内容
    fontsize=14#文字大小
)
plt.text(
    -2,#文字x坐标
    4,#文字y坐标
    r'$this\ is\ simple\ text\ \alpha_i\ \mu_i$',#用$包住空格需要用转义字符转义，包括特殊字符alpha等也需要，alpha_i表示alpha下标i
    fontsize=14#文字大小
)

plt.show()

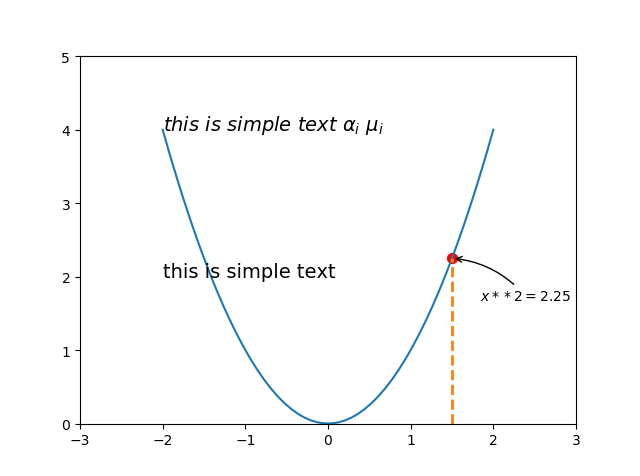

接下来，第二种文字描述，这种要高级一点，用plt.annotate()实现，比如我要在曲线上x=1.5的地方加

并且向右下偏移一些位置，加上一个曲线箭头指向x=1.5的点

from matplotlib import pyplot as plt
import numpy as np

x = np.linspace(-2, 2, 50)
y = x**2
plt.xlim((-3,3))#设置x坐标范围
plt.ylim((0,5))#设置y坐标范围
plt.plot(x,y)

plt.text(
    -2,#文字x坐标
    2,#文字y坐标
    'this is simple text',#内容
    fontsize=14#文字大小
)
plt.text(
    -2,#文字x坐标
    4,#文字y坐标
    r'$this\ is\ simple\ text\ \alpha_i\ \mu_i$',#内容
    fontsize=14#文字大小
)

x0 = 1.5
y0 = x0**2
plt.scatter(x0, y0, s=50, color='r')
plt.plot([x0, x0], [0, y0], linestyle='--', linewidth=2.0)
plt.annotate(r'$x**2=%s$' % y0,#内容
             xy=(x0, y0),#文字坐标
             xycoords='data',#文字坐标以data也就是x，y的值为基准
             xytext=(+20,-30),#文字相对于xy坐标的偏移量
             textcoords='offset points',#偏移基准
             arrowprops=dict(arrowstyle='->',connectionstyle='arc3,rad=.2')#画一个曲线箭头指向xy坐标
             )

plt.show()
