本文介绍了一种Linux虚拟服务器(LVS)的DR技术，该技术通过替换请求中的MAC地址来实现负载均衡，使请求直接从Web服务器返回到客户端，提高了系统的可扩展性和效率。

　　LVS按个人理解的说就是将一台Linux服务器当作路由器等功能的技术。LVS---Linux虚拟服务器。

　　LVS实现了三种IP负载均衡技术VS/NAT、VS/TUN、VS/DR。

　　今天简单分享一下我在学习LVS的DR技术的一些心得。

背景

　　外部网络　　　　　　Windows

　　LVS　　　　　　　　Centos

　　WEB Server 1　　　Centos

　　WEB Server 2　　　Centos

配置

　　Windows VM1网卡设置

　　　　　　

　　LVS VM1网卡

　　　　

　　添加路由表

　　　　

　　写一脚本执行

　　　　

　　脚本2

　　　　

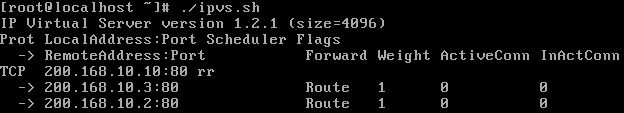

　　执行

　　　　

　　WEB Server1

　　　　

　　添加路由表

　　　　

　　写一脚本执行

　　　　

　　启动apache服务，写一简单网页　　　

<html><body><h1>200.168.10.2</h1></body></html>

　　WEB Server2

　　　　

　　添加路由表

　　　　

　　写一脚本执行

　　　　

　　启动apache服务，写一简单网页

<html><body><h1>200.168.10.2</h1></body></html>

结果，网页访问

　　第一次访问

　　　　

　　第二次访问

　　　　

总结

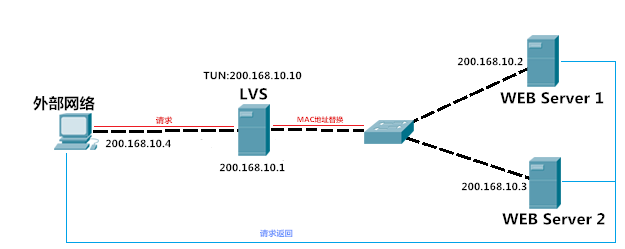

　　浏览器访问时，访问的是LVS服务器的200.168.10.10这个IP地址，LVS服务器将请求MAC替换后分别轮回发给两台WEB服务器，然后直接由WEB服务器将请求返回给发送的外部网络上的主机。看图可以看出跟IP-TUN差不多，只是LVS服务器发给WEB服务器的请求里面是MAC替换了，而不是隧道封装了。就像IP-TUN，在DR方式下，负载均衡器也只是分发请求，应答包通过单独的路由方法返回给客户端。这种方式能够大大提高Virtual Server的可扩展性。与IP-TUN相比，DR这种实现方式不需要隧道结构，但它要求负载均衡器的网卡必须与物理网卡在一个物理段上。

本文转自我爱物联网博客园博客，原文链接http://www.cnblogs.com/yydcdut/p/3525858.html，如需转载请自行联系原作者
