LVS NAT技术实践
本文通过实际部署案例介绍LVS的NAT技术实现负载均衡的过程。包括搭建LVS服务器、配置内外网WEB服务器及使用ipvsadm进行管理等关键步骤。
LVS按个人理解的说就是将一台Linux服务器当作路由器等功能的技术。LVS---Linux虚拟服务器。
LVS实现了三种IP负载均衡技术VS/NAT、VS/TUN、VS/DR。
今天简单分享一下我在学习LVS的NAT技术的一些心得。

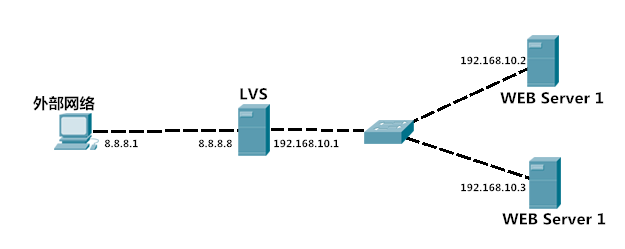

背景
外部网络 Windows
LVS Centos
WEB Server 1 Centos
WEB Server 2 Centos
配置

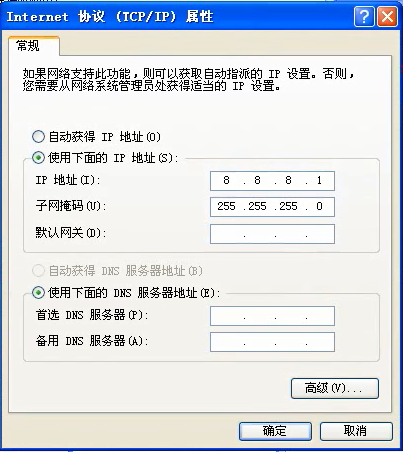

Windows VM1网卡设置
LVS 左侧 VM1网卡 th0
LVS 右侧 VM2网卡 th1
WEB Server 1 VM2网卡 th0
网关设置
启动apache服务，写一个简单的网页
<html><body><h1>192.168.10.2</h1></body></html>
同理设置WEB Server 2
VM2网卡 th0
网关设置
启动apache服务，写一个简单的网页
<html><body><h1>192.168.10.3</h1></body></html>
安装&&配置ipvsadm
安装
写一个ipvsadm的shell脚本
LVS路由管道开启
给权限，执行脚本
结果，网页访问
第一次访问
第二次访问
总结
浏览器访问时，访问的是LVS服务器的8.8.8.8这个IP地址，LVS服务器将请求分别分散给两个内网的WEB服务器响应（将数据包的IP源地址、目的地址和MAC源地址、目的地址换成内网的），然后由内网的WEB服务器将数据传输给LVS服务器，由LVS服务器发送给外部网络的浏览器（此时LVS服务器将数据包的IP、MAC源地址和目的地址都换了）。所以要设置网关，是因为最后数据包都要从LVS服务器出去。
这样做可以减少大访问量的时候WEB服务器的压力，但是会给LVS服务器造成压力，LVS服务器便成了瓶颈。
本文转自我爱物联网博客园博客，原文链接：http://www.cnblogs.com/yydcdut/p/3525031.html，如需转载请自行联系原作者
