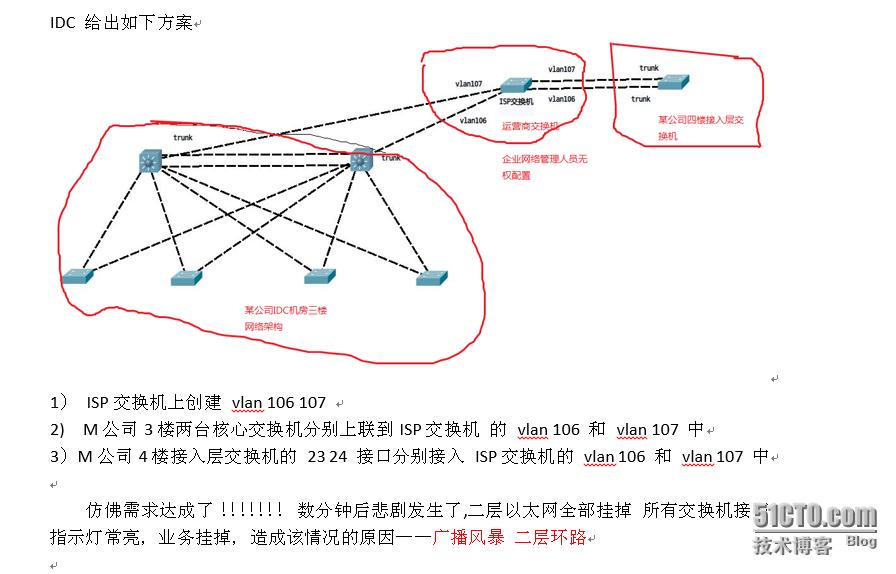

记一次悲剧的二层环路（Q in Q 技术的应用必要性）

修正f0/20与f0/23端口配置
最新推荐文章于 2024-07-18 21:29:21 发布
最新推荐文章于 2024-07-18 21:29:21 发布
阅读量194 收藏
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_34364071/article/details/85153614
本文介绍如何修正f0/20端口的配置错误，将其改为接入模式，并调整f0/23端口的配置，包括取消不必要的设置并重新设置dot1q隧道模式。

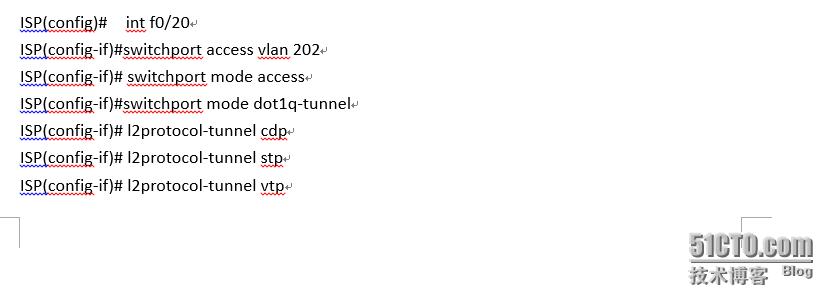

f0/20的配置写错修改为

no switchport mode access

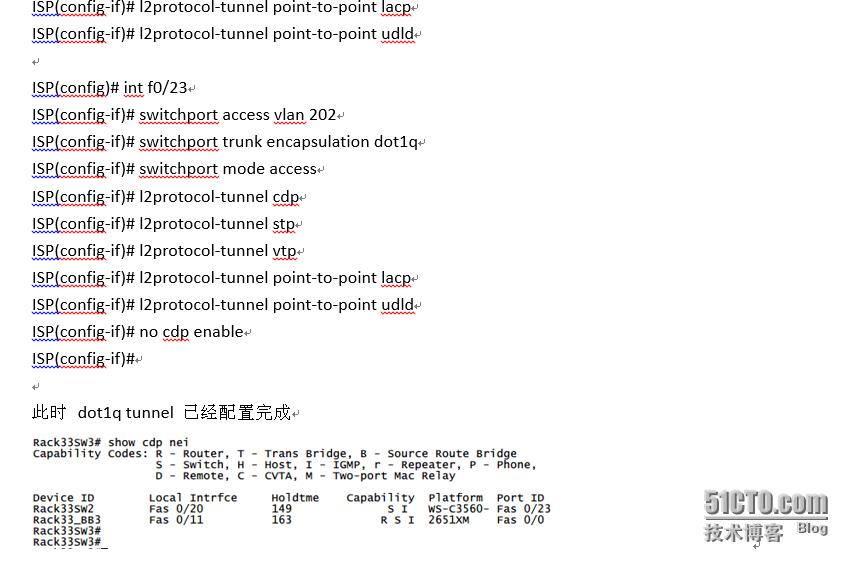

f0/23 的配置中写错需要修改

no switchport trunk en dot1q

no switchport mode access

switchport mode dot1q-tunnel
