当路由器收到数据包是先NAT还是先路由?
1 实验目的
验证当路由器收到数据包是先NAT还是先路由.

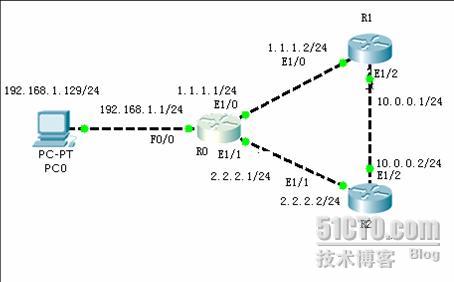

2 实验拓扑
 鎷撴墤
3 实验原理
一条路径在路由上优先，实现原理是：两个出口都配上出口路由，一个出口用默认路由，另一出口用细化路由，显然细化路由会优于默认路由，如果是先路由的话，一定走细化路由出口的路径。
实现代码：
ip route 0.0.0.0 0.0.0.0 Ethernet1/1
ip route 10.0.0.0 255.255.255.0 Ethernet1/0       // E1/0出口优先
对于NAT方面，一个出口E1/0没有配ip nat outside，另一个接口E1/1配了ip nat outside。实现原理是：没有配ip nat outside 的出口肯定NAT不成功，如果是先NAT的话，数据必定是走in nat inside到ip nat outside（E1/1），而不会选择一个没配ip nat outside的出口。再选择路由的话，只有一条默认路由可选。不会再考虑细化路由了。
实现代码：
ip nat pool fu 1.1.1.1 1.1.1.1 netmask 255.255.255.0
ip nat pool ku 2.2.2.1 2.2.2.1 netmask 255.255.255.0    //分别定义两个出口的地址池
access-list 1 permit 192.168.1.0 0.0.0.127
access-list 2 permit 192.168.1.128 0.0.0.127          //分别定义哪些主机可以NAT，
ip nat inside source list 1 pool fu overload
ip nat inside source list 2 pool ku overload           //定义出口的NAT，
4 实验预测
先在R1上开记debug ip packet待观察数据包，然后在pc0上发过ping 10.0.0.2；
若在R1上观察到接收到的数据包的源地址为2.2.2.1，且是从R2的E1/2（10.0.0.1）口接收到数据包，即数据走了R0的E1/1出口，则证明了：先NAT后路由。
若在R1上收到源地址为192.168.1.129的数据包，且是从R2的E1/0（1.1.1.2）口接收到数据包，即没有进行NAT，走了R0的E1/1出口，则证明了：先路由后NAT。
5 实验配置
R0配置：
interface FastEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 ip nat inside
!
interface Ethernet1/0
 ip address 1.1.1.1 255.255.255.0
// 没有配ip nat outside
！
interface Ethernet1/1
 ip address 2.2.2.1 255.255.255.0
 ip nat outside
!
ip nat pool fu 1.1.1.1 1.1.1.1 netmask 255.255.255.0
ip nat pool ku 2.2.2.1 2.2.2.1 netmask 255.255.255.0
ip nat inside source list 1 pool fu overload
ip nat inside source list 2 pool ku overload
ip classless
ip route 0.0.0.0 0.0.0.0 Ethernet1/1
ip route 10.0.0.0 255.255.255.0 Ethernet1/0
!
access-list 1 permit 192.168.1.0 0.0.0.127
access-list 2 permit 192.168.1.128 0.0.0.127
!
R1配置：
interface Ethernet1/0
 ip address 1.1.1.2 255.255.255.0
!
interface Ethernet1/2
 ip address 10.0.0.1 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 Ethernet1/2
ip route 192.168.1.0 255.255.255.0 Ethernet1/1
!
R2配置：
interface Ethernet1/1
 ip address 2.2.2.2 255.255.255.0
!
interface Ethernet1/2
 ip address 10.0.0.2 255.255.255.0
!
PC0配置：
IP：192.168.1.129
Subne：:255.255.255.0
GW：192.168.1.1
6 实验结果
在R1上开记debug ip packet待观察数据包，然后在pc0上发过ping 10.0.0.2，然后观察R1的数据包情况如下：
IP: s=192.168.1.129 (Ethernet1/0), d=10.0.0.1 (Ethernet1/2), len 0, rcvd 3
IP: tableid=0, s=10.0.0.1 (local), d=192.168.1.129 (Ethernet1/0), routed via RIB
IP: s=10.0.0.1 (local), d=192.168.1.129 (Ethernet1/0), len 0, sending
发现在R1上到接收到的数据包的源地址为192.168.1.129，且是从R2的E1/0（1.1.1.2）口接收到数据包，没有NAT，即数据走了R0的E1/0出口，则证明了：先路由后NAT！
