【实验目的】
掌握在路由器上配置 OSPF 单区域

【实验拓扑】

wKioL1gpKU3TZkYvAAC-Bq084ew297.png-wh_50

【实验设备】
三层交换机 1 台
路由器 2 台
交叉线或直连线 3 条

【实验步骤】

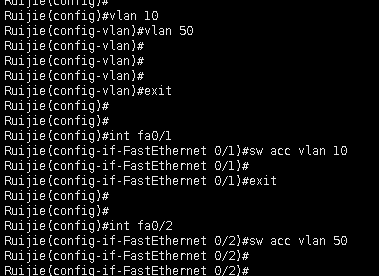

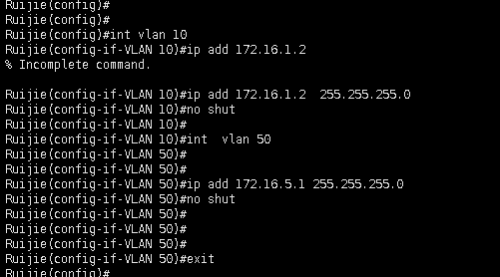

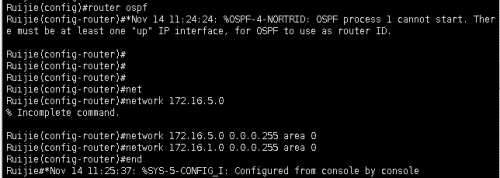

三层交换机：

wKioL1gpKeeBXuq_AAAqv7_N9NU692.png-wh_50

wKiom1gpKeexHQyxAAAuq4ttRIk252.png-wh_50

wKioL1gpKeeDWfYwAAAyBF5-_Lw900.png-wh_50

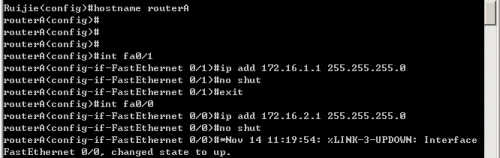

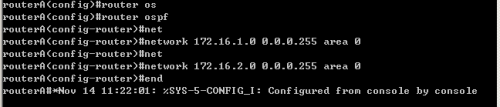

路由器A：

wKiom1gpKuCCVuygAAAkXuuJOdQ147.png-wh_50

wKioL1gpKuCCQhhyAAAUmbZg8mw138.png-wh_50

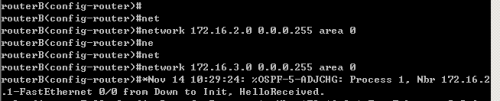

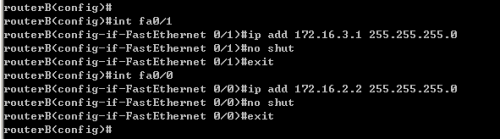

路由器B：

wKiom1gpKxnA-HD-AAAZlJ2VJQU479.png-wh_50

wKioL1gpKxrgOtseAAAWWGTo6ck411.png-wh_50

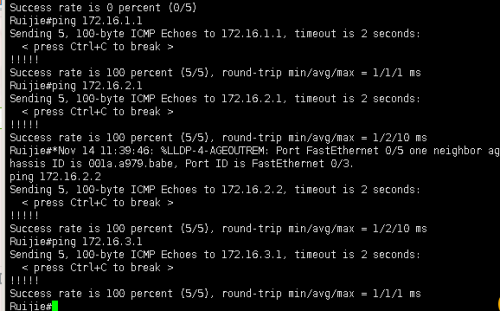

测试ping：

wKiom1gpKzegkFELAABRwe6Ubeg868.png-wh_50
