公交查询系统的设计之详细设计程序流程图(1)

  前面的博客我写过公交查询系统设计的数据流图，实体联系图和状态转换图，老师给任务了，这次写的是程序流程图。

  之前的公交查询系统：http://13271983.blog.51cto.com/13261983/1970591

用户登录模块：

功能描述：该系统的用户为普通用户和管理员，都有自己的登录账号和密码，用户选择身份，进入到自己的登录界面，输入出相应的用户名和密码，如果登录成功，就可以进入相应的个人主界面，否则将给出错误提示，重回登录界面进行登录。

用户登录程序流程图如下：

用户个人信息管理模块：

功能描述：

用户登录成功后进入到自己的主界面，在界面中，用户可以查看自己的用户名，密码，邮箱，地址等个人信息，还可以修改密码等个人信息，最后注销登录返回登录界面。

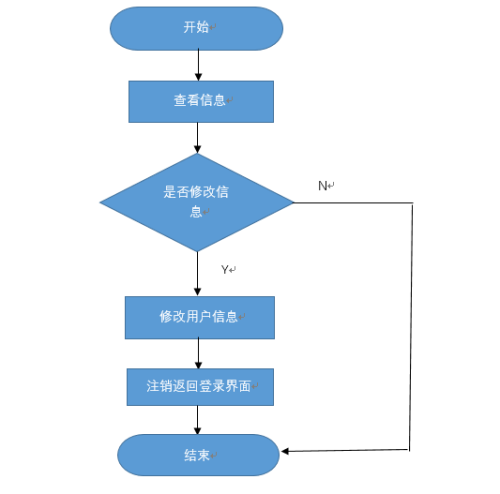

程序流程图如下;

程序流程图还没画完，期待我的博客更新吧！
