vivado中使用ROM IP核

最新推荐文章于 2025-07-22 20:17:42 发布
转载 最新推荐文章于 2025-07-22 20:17:42 发布 · 5.1k 阅读 · 7 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/hcr1995/p/9872378.html
文章标签：

#matlab

本文详细介绍如何在项目中使用BlockMemoryGenerator创建SinglePortROM，包括选择正确的模块、设置PORTA的宽度和深度，以及加载初始化文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

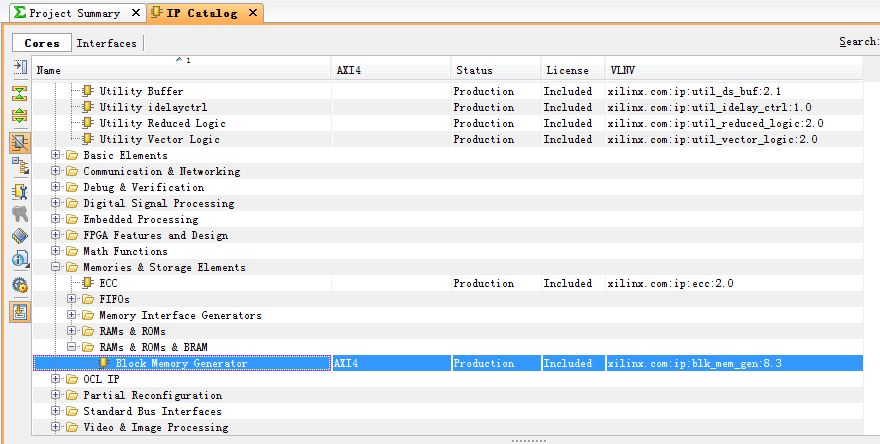

1.在project中选择IP Catalog

在IP Catalog中选择---->Block Memory Generator------>RAMs&ROMs&BRAM-------->Block Memory Generator

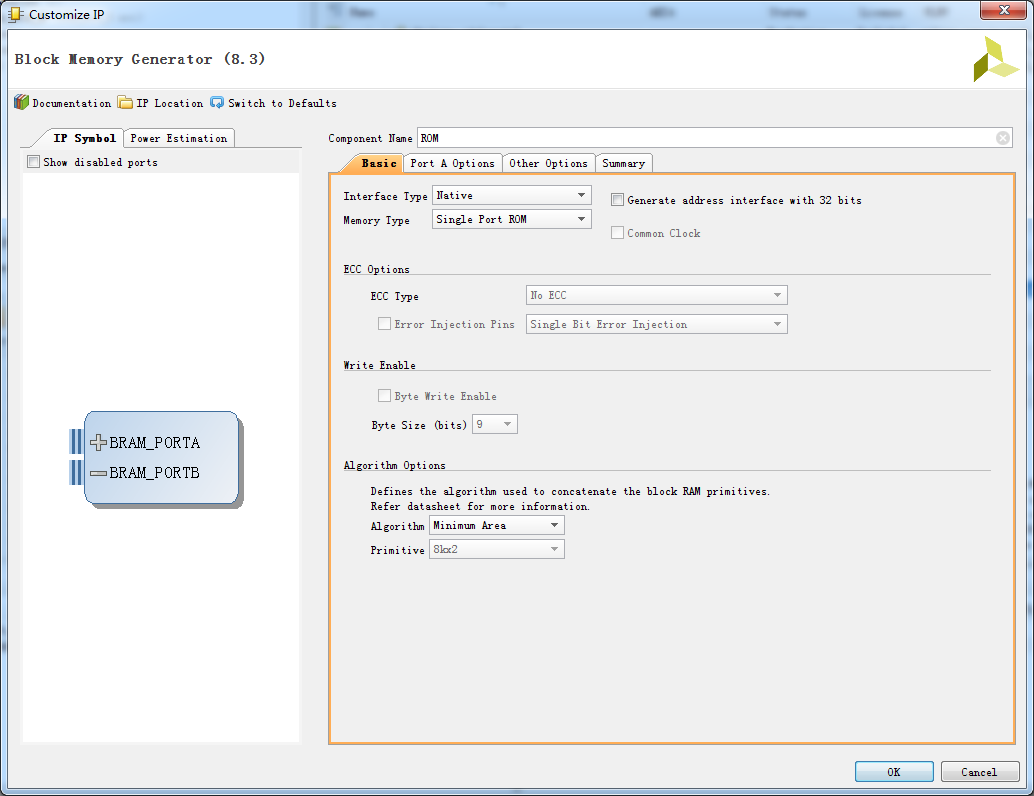

2.basic 选择Single Port ROM

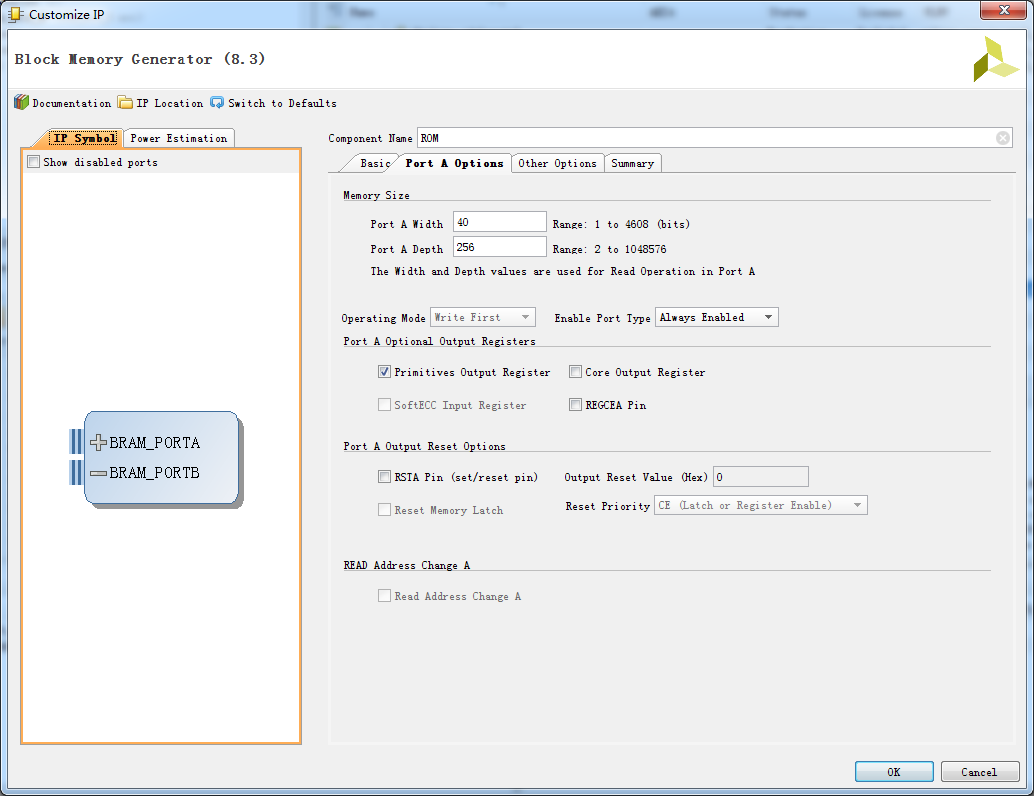

3.设置PORT A的宽度和深度

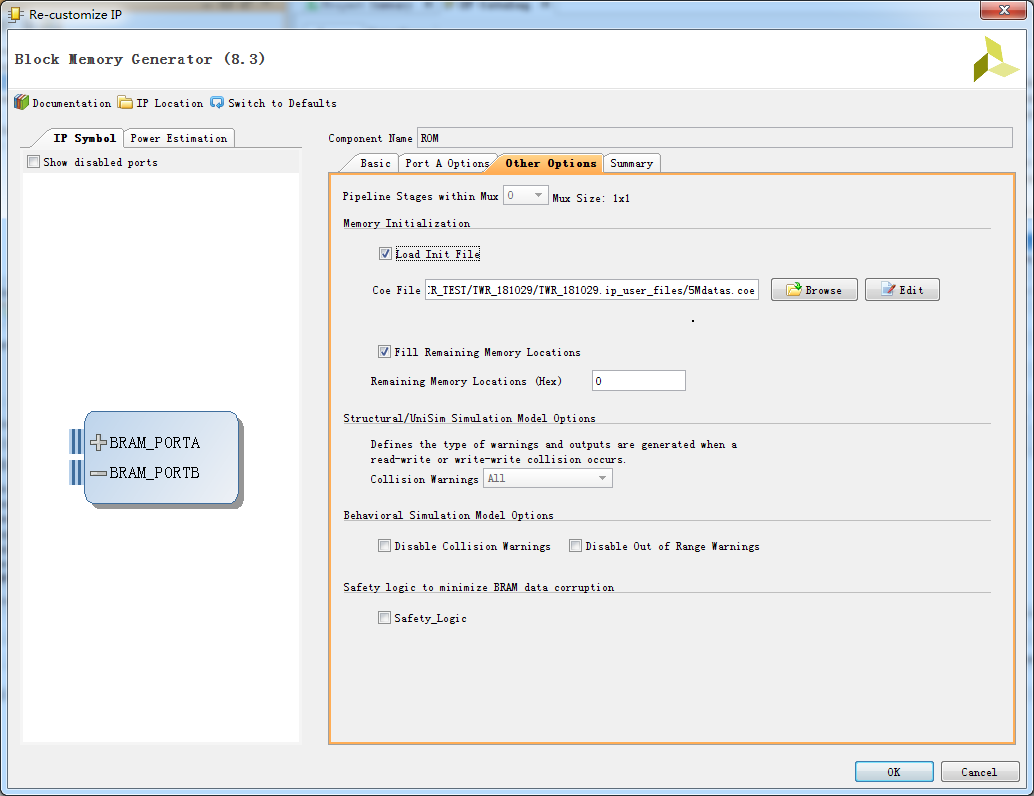

4.Load Init File 点击OK



转载于:https://www.cnblogs.com/hcr1995/p/9872378.html
