Allegro PCB 转 PADS Layout

本文详细介绍了如何在Windows 10环境下,从Allegro PCB Design XL转换到PADS Layout的过程,包括所需工具、转换步骤、环境变量设置、注意事项及常见问题解决。在转换过程中,需要注意CADence和PADS的安装路径,以及设计文件和文件夹的命名规范,避免空格和特殊字符。转换完成后,可能存在的警告对最终结果的影响。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

操作系统:Windows 10 x64

工具1:Allegro PCB Design XL (legacy) version 16.6-2015

工具2:PADS Layout VX.2.3

参考1:http://bbs.elecfans.com/jishu_460638_1_1.html(教程)

参考2:https://jingyan.baidu.com/article/4b07be3ca79a7c48b380f331.html(教程)

参考3:http://www.eda365.com/thread-106414-2-1.html(异常解决方法)

参考4:Allegro转PADS以及后续修改

参考5:Allegro to PADS® Layout Translator User's Guide(用户手册)提取码:x8fs

由PADS提供的参考手册,只要安装了PADS,就可以在X:\MentorGraphics\PADSVX.2.3\docs\pdfdocs里面找到该文件,文档原名《allegro2pads.pdf》。





情况1:Cadence、PADS安装在同一台机器上。

步骤1:

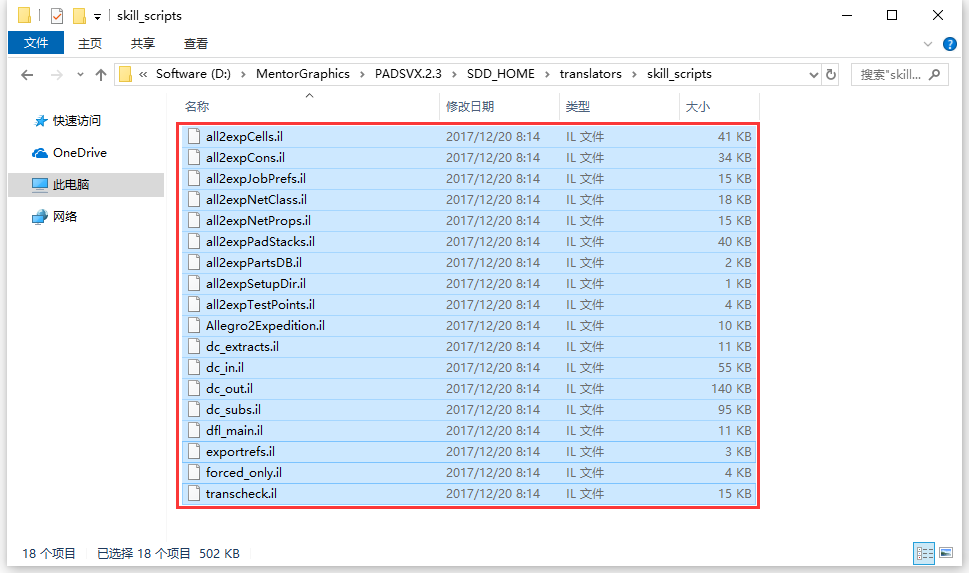

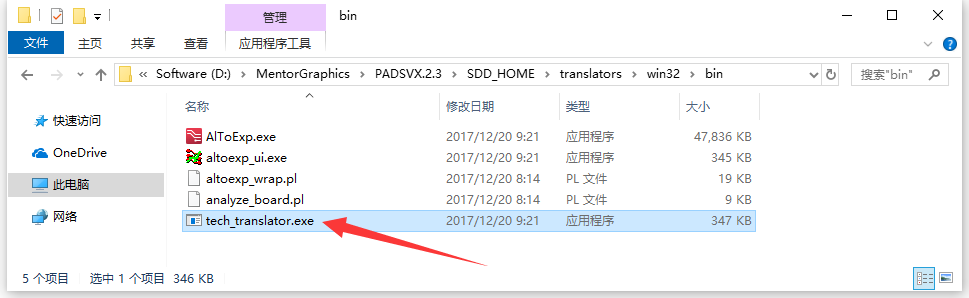

复制:<PADS安装目录>\SDD_HOME\translator\skill_scripts中的内容,以及<PADS安装目录>\SDD_HOME\translator\win32\bin\tech_translator.exe

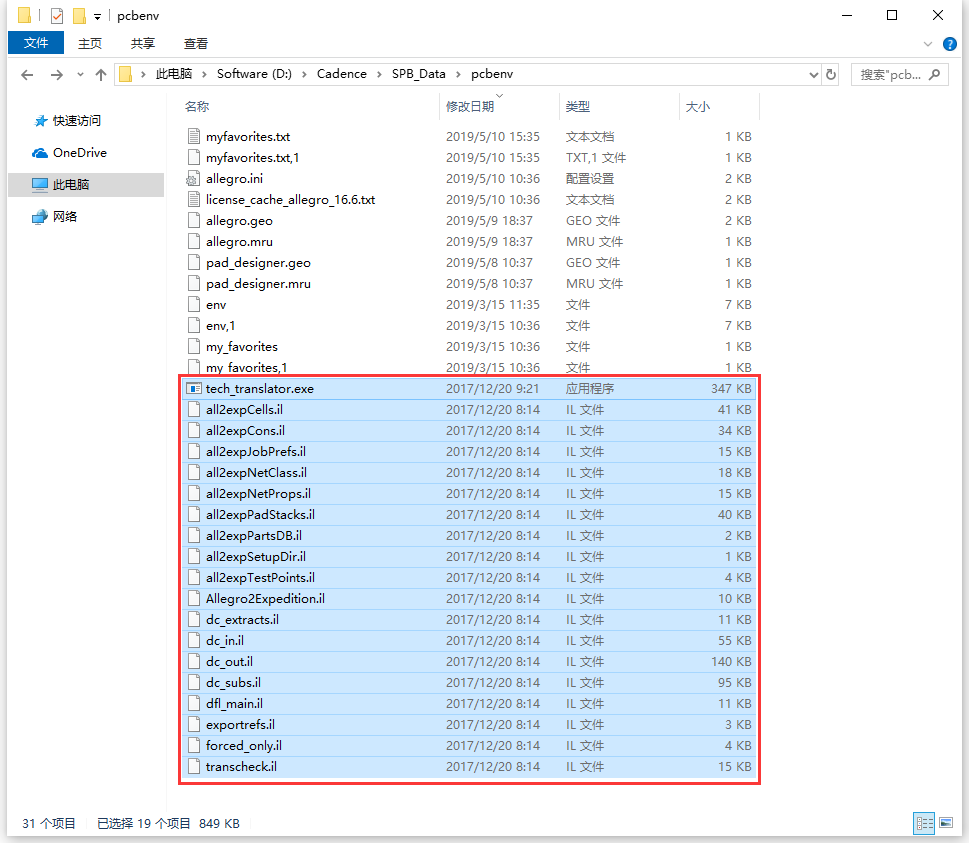

D:\Cadence\SPB_Data\pcbenv

注意:Cadence一般是安装在C盘的,而我是将Cadence安装在D盘。



步骤2:

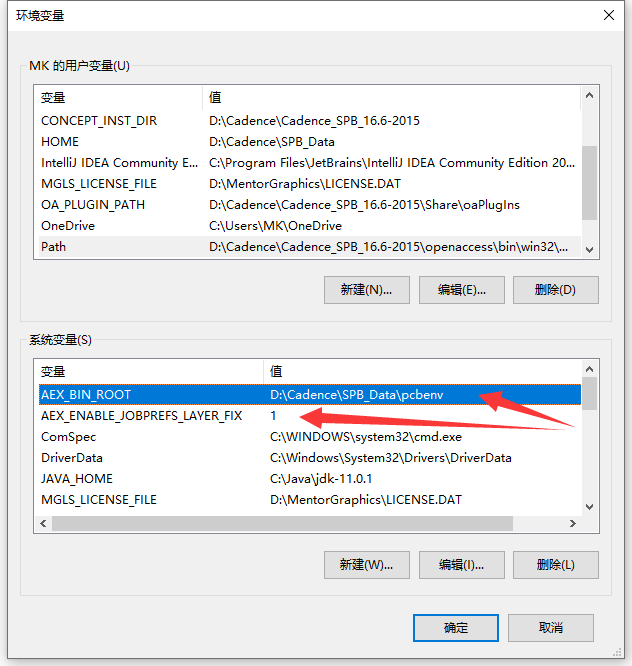

确保以下列出的三个环境变量已设置正确。

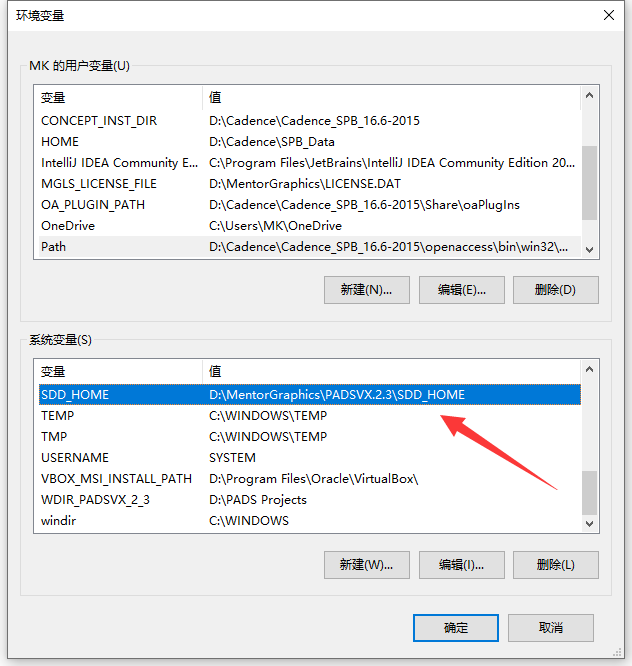

变量:SDD_HOME,值:D:\MentorGraphics\PADSVX.2.3\SDD_HOME(值取决于PADS的安装路径)

变量:AEX_BIN_ROOT,值:D:\Cadence\SPB_Data\pcbenv(值取决于Cadence的安装路径)

变量:AEX_ENABLE_JOBPREFS_LAYER_FIX,值:1



步骤3:

创建一个新文件夹,将需要转换的.brd设计文件复制到这里面,使用Allegro PCB Design XL (legacy) 打开该设计文件。

在command提示窗口中输入下列命令:skill load "dfl_main.il",并按回车键。dfl_main.il文件来自<PADS安装目录>\SDD_HOME\translator\skill_scripts

注意:第一次输入可能没有反应,你需要再次输入。反正我的就是这样,第一次输入之后,按回车键,只显示一个“t”。

Command > skill load "dfl_main.il"
t
Command > skill load "dfl_main.il"
function make_DC_sControlVars redefined
function copy_DC_sControlVars redefined
function make_DC_sPackage redefined
function copy_DC_sPackage redefined
function make_DC_sText redefined
function copy_DC_sText redefined
function make_DC_sClearance redefined
function copy_DC_sClearance redefined
function make_DC_sDefClearance redefined
function copy_DC_sDefClearance redefined
function make_DC_sWidth redefined
function copy_DC_sWidth redefined
function make_DC_sNetData redefined
function copy_DC_sNetData redefined
function make_DC_sElectricalRule redefined
function copy_DC_sElectricalRule redefined
function make_DC_sMatchedDelayRule redefined
function copy_DC_sMatchedDelayRule redefined
function make_DC_sRuleArea redefined
function copy_DC_sRuleArea redefined
function make_DC_sFormula redefined
function copy_DC_sFormula redefined
function make_DC_netPinData redefined
function copy_DC_netPinData redefined
function make_DC_netKeyData redefined
function copy_DC_netKeyData redefined
function make_DC_sSymbolProps redefined
function copy_DC_sSymbolProps redefined
function DC_ShowVersion redefined
function DC_EnableAl2ExpDebug redefined
function DC_DisableAl2ExpDebug redefined
function DisableDynamicFillMode redefined
function EnableDynamicFillMode redefined
function CreatePinName redefined
function DC_Output_Choice_BuildForm redefined
function DC_Output_Choice_Callback redefined
function DC_Output_Choice redefined
function DC_Output_Callback redefined
function DC_Output_B
