首先安装并破解Modelsim SE（我用的是Modelsim SE 6.5g).

添加Altera仿真库

1、首先在Modelsim SE的安装文件夹建altera的文件夹。

2、在上面建的文件夹中在建一个src文件夹用以存放库的源文件，并把库文件复制到此文件夹下。（库文件在（ X:\altera\90\quartus\eda\sim_lib ）文件夹下，在此我只复制Verilog文件）

3、打开Modelsim SE 6.5g，File---change Directory…,浏览到C:\modeltech_6.5g文件夹下（就是安装文件夹）。File---New---library…新建一个altera_mf库。

4、点击compile---compile…选择编译的库和文件（上面新建库和库的源文件）。

再单击compile。生成altera_mf库。

5、重复上面3-4步可以建立更多想要的库。（我添加了下面两个库，方法同上面的3-4步。）

6、修改安装文件夹下的modelsim.ini属性，去掉只读。在文本编辑器打开。

在[Library]下添加一下代码，使其成为常用的库（只要打开model它们就添加进来了）关于怎么调用，下节通过实例做详细介绍。

altera_primitives = $MODEL_TECH/../altera/altera_primitives
220model = $MODEL_TECH/../altera/220model
altera_mf = $MODEL_TECH/../altera/altera_mf

下面添加后的部分代码

[Library]
std = $MODEL_TECH/../std
ieee = $MODEL_TECH/../ieee
verilog = $MODEL_TECH/../verilog
vital2000 = $MODEL_TECH/../vital2000
std_developerskit = $MODEL_TECH/../std_developerskit
synopsys = $MODEL_TECH/../synopsys
modelsim_lib = $MODEL_TECH/../modelsim_lib
sv_std = $MODEL_TECH/../sv_std
mtiAvm = $MODEL_TECH/../avm
mtiOvm = $MODEL_TECH/../ovm-2.1.1
mtiUPF = $MODEL_TECH/../upf_lib
mtiPA  = $MODEL_TECH/../pa_lib
floatfixlib = $MODEL_TECH/../floatfixlib

altera_primitives = $MODEL_TECH/../altera/altera_primitives
220model = $MODEL_TECH/../altera/220model
altera_mf = $MODEL_TECH/../altera/altera_mf

保存关闭。

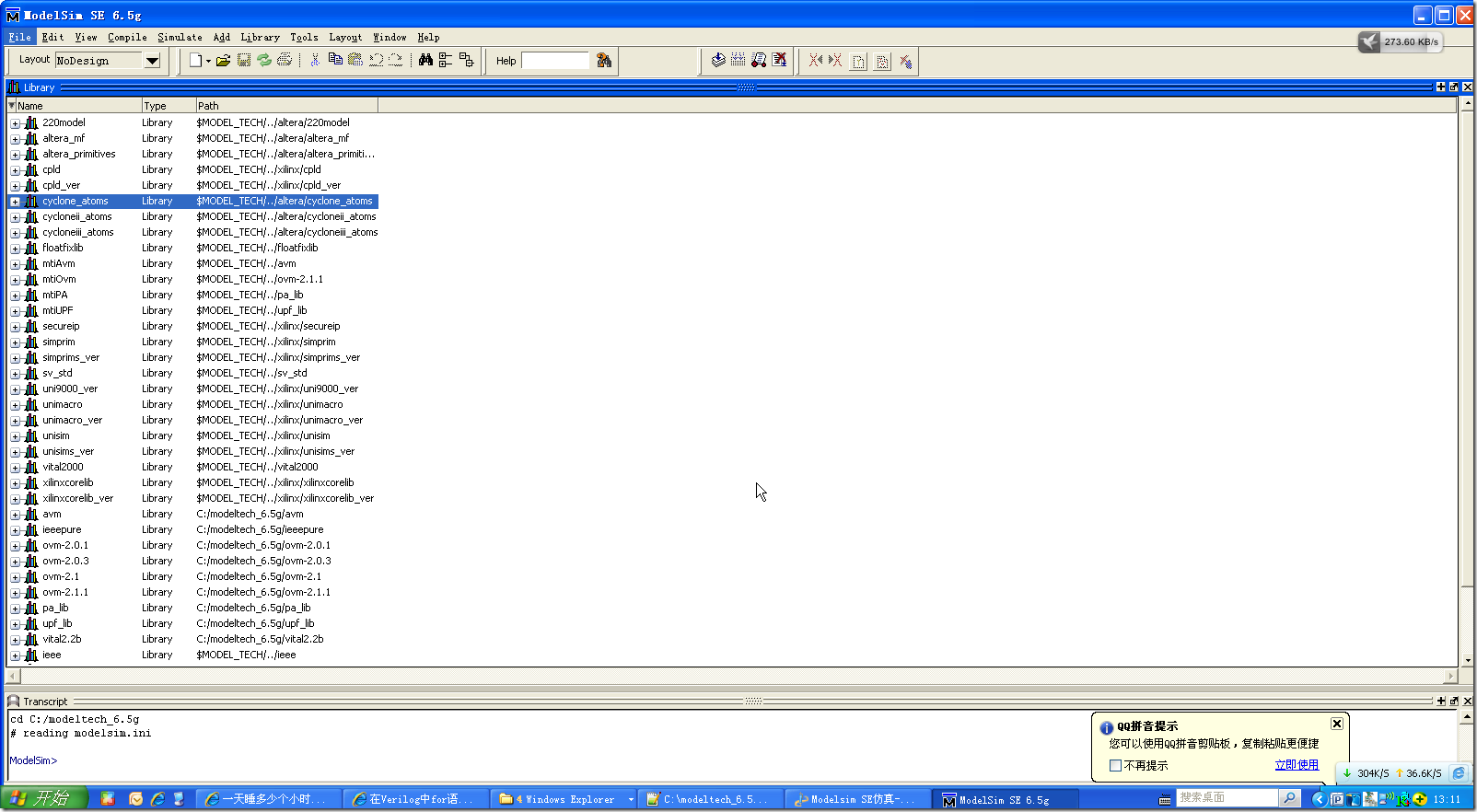

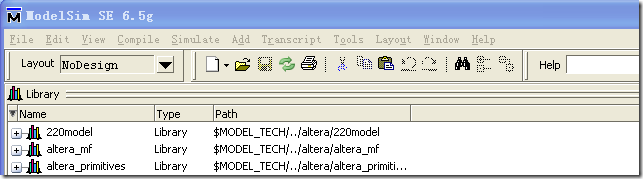

7、重新启动Modelsim SE 6.5g就可以看到前面添加的库。

添加xilinx仿真库（我用是ISE 12.4）

1、xilinx IES 有专用的工具。打开工具simulation library compilation wizard library…

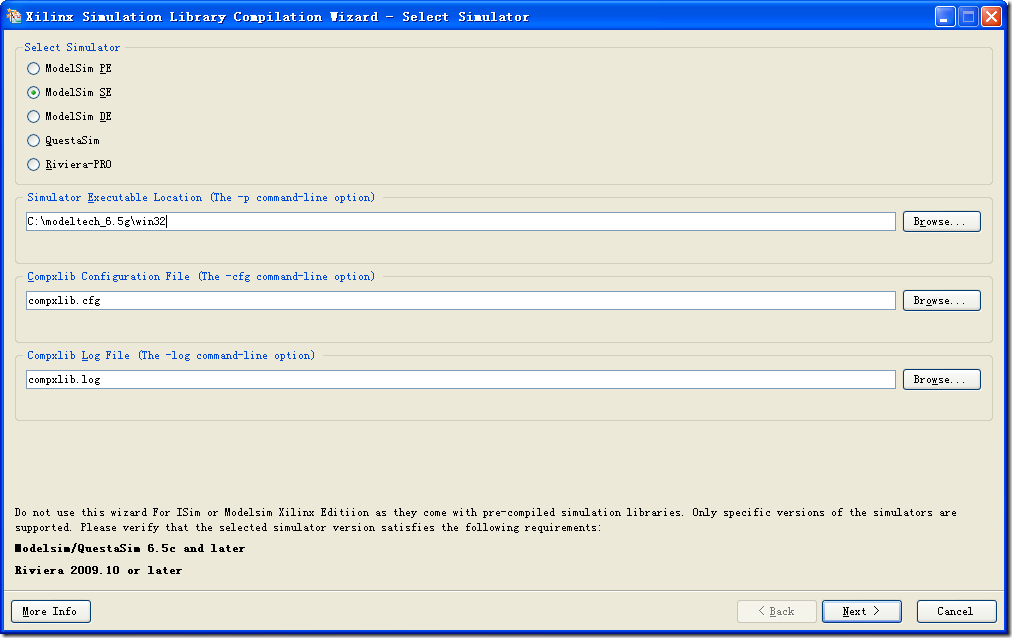

2、select simulator

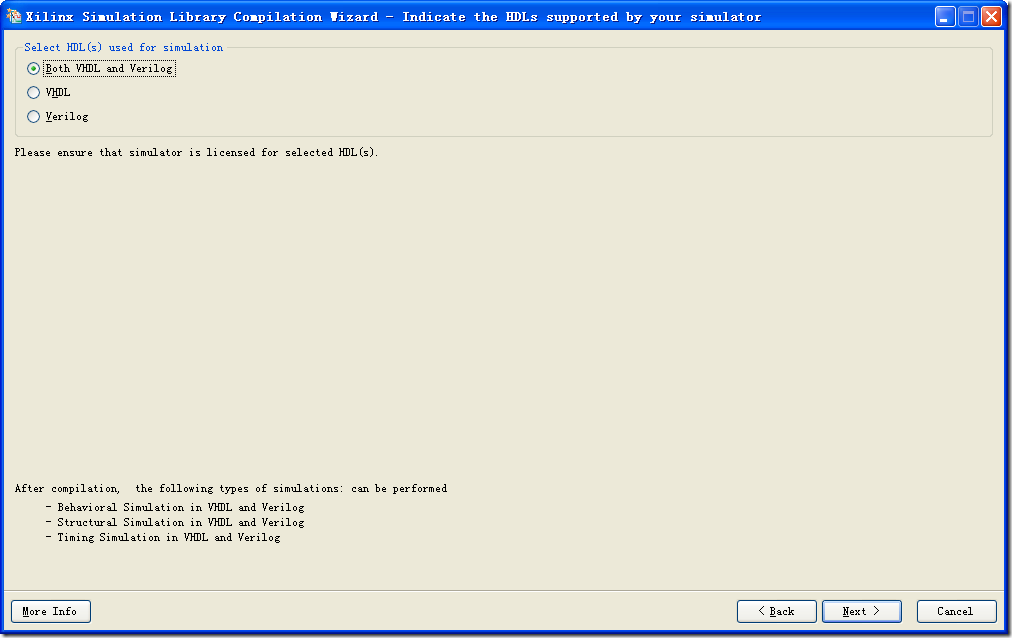

3、选择both VHDL and Verilog

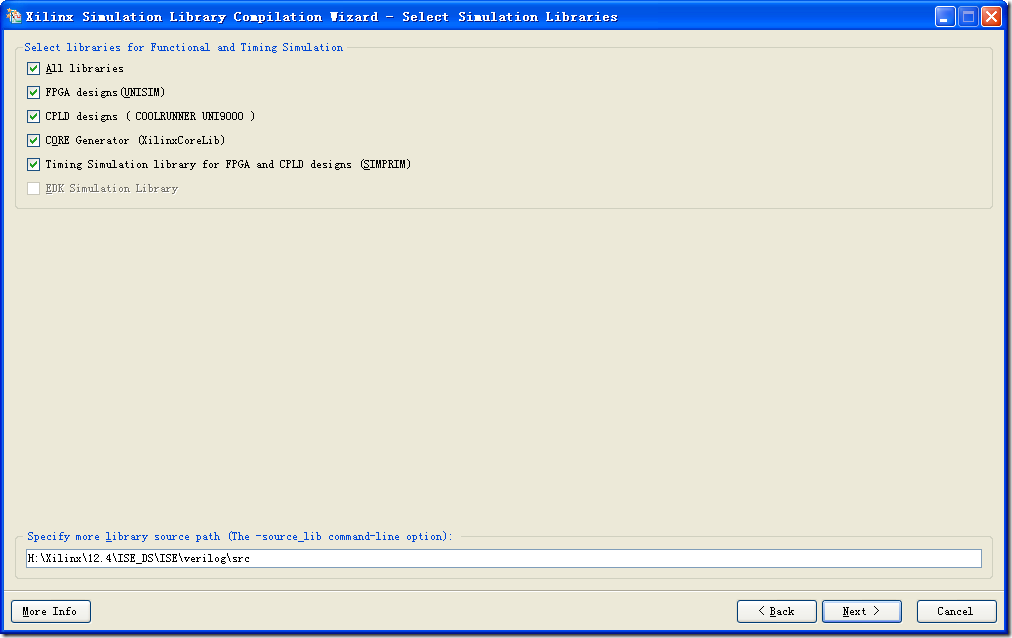

4、选择支持的芯片

5、添加仿真库源文件。（我的ISE装到H盘）

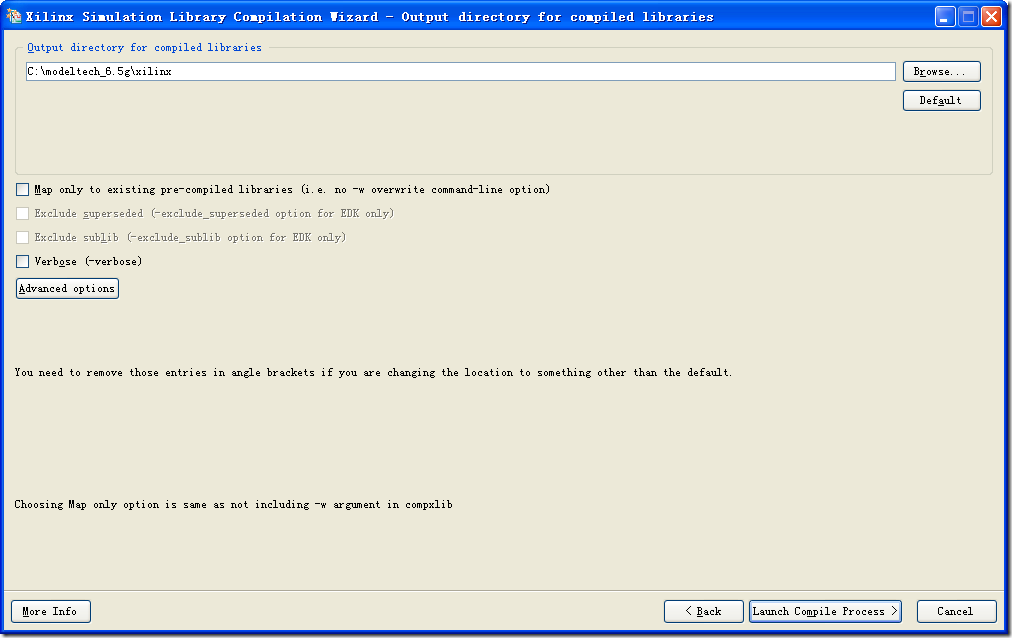

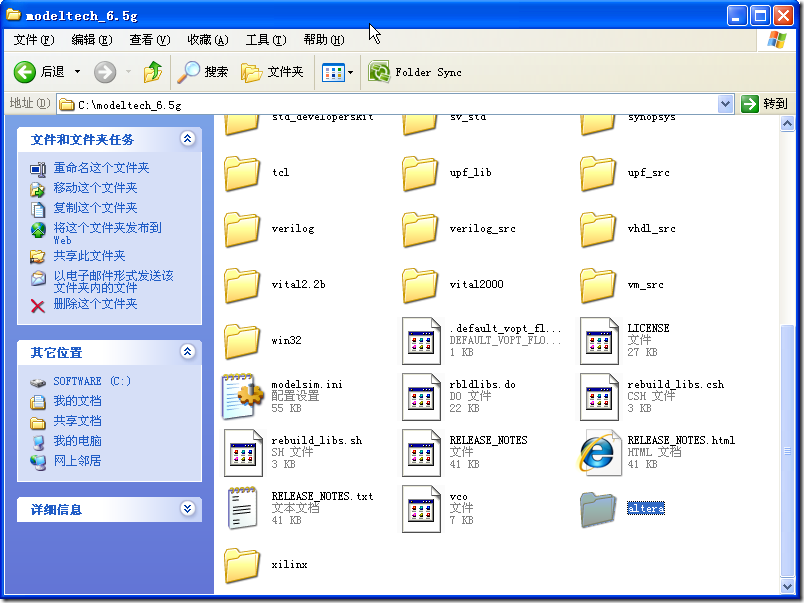

6、在Modelsim安装文件夹，新建一个xilinx文件夹，用以存放生成的库文件。

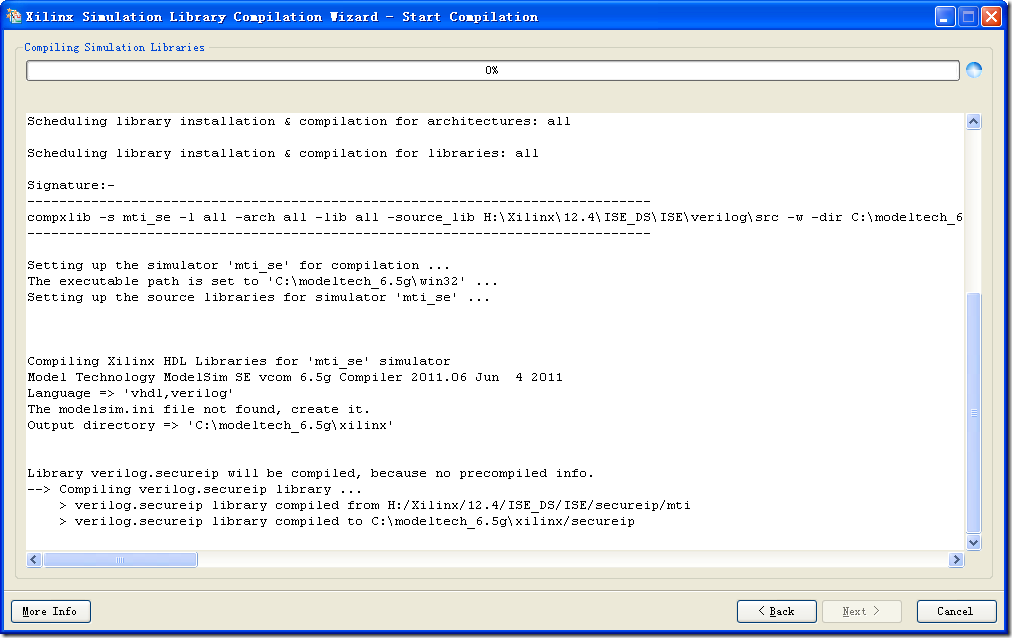

7、开始编译。

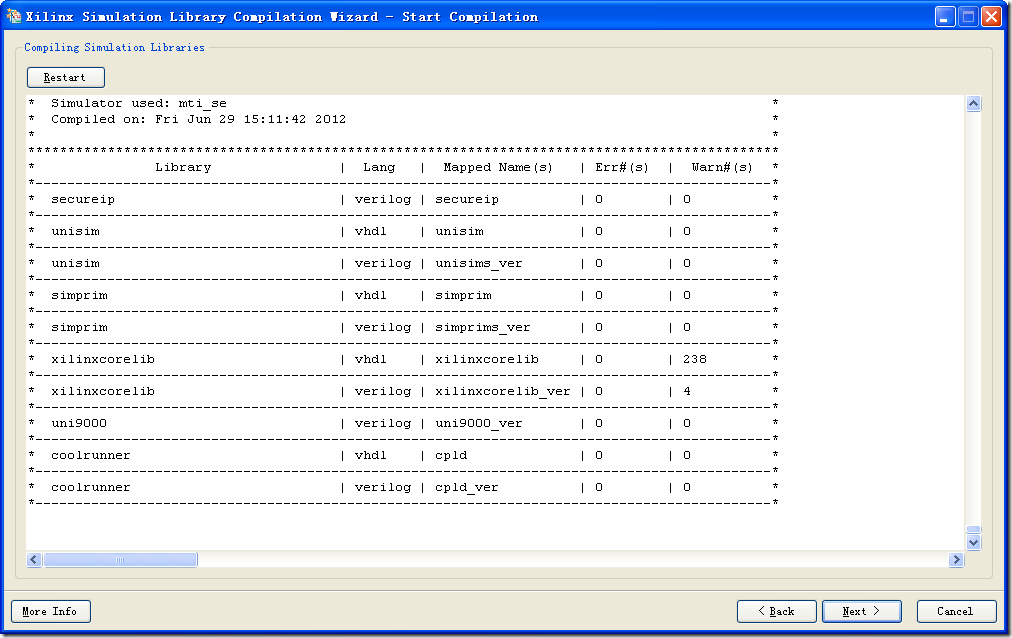

8、编译完成生成的信息

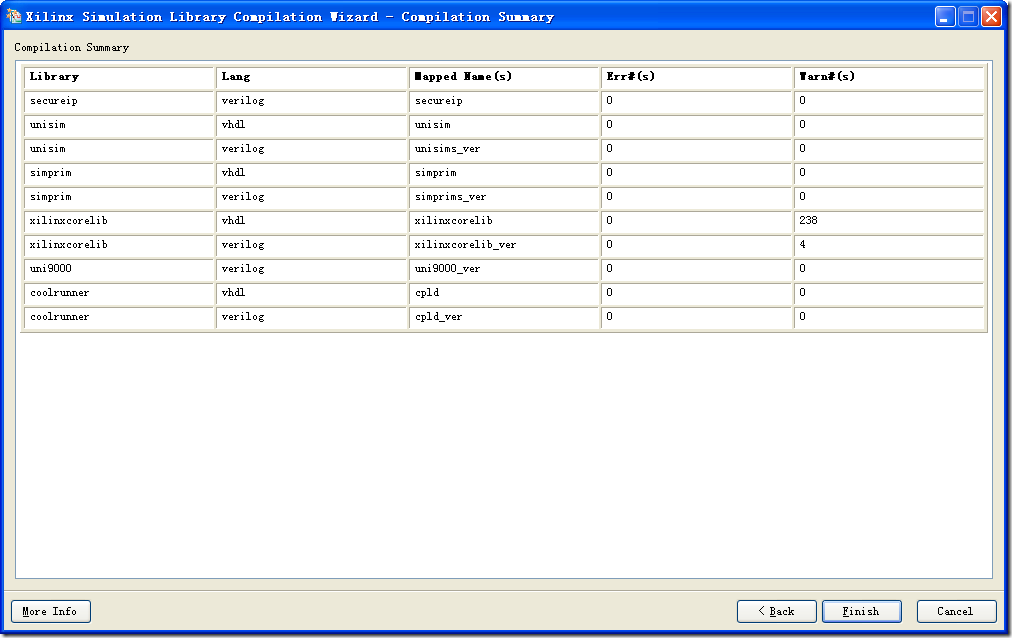

9、编译完成

10、修改安装文件夹下的modelsim.ini属性，去掉只读。在文本编辑器打开。

在[Library]下添加一下代码，使其成为常用的库（只要打开model它们就添加进来了）关于怎么调用，下节通过实例做详细介绍。

cpld = $MODEL_TECH/../xilinx/cpld
cpld_ver = $MODEL_TECH/../xilinx/cpld_ver
secureip = $MODEL_TECH/../xilinx/secureip
simprim = $MODEL_TECH/../xilinx/simprim
simprims_ver = $MODEL_TECH/../xilinx/simprims_ver
uni9000_ver = $MODEL_TECH/../xilinx/uni9000_ver
unimacro = $MODEL_TECH/../xilinx/unimacro
unimacro_ver = $MODEL_TECH/../xilinx/unimacro_ver
unisim = $MODEL_TECH/../xilinx/unisim
unisims_ver = $MODEL_TECH/../xilinx/unisims_ver
xilinxcorelib = $MODEL_TECH/../xilinx/xilinxcorelib
xilinxcorelib_ver = $MODEL_TECH/../xilinx/xilinxcorelib_ver

保存关闭，把它的属性再改回只读。

11、重启就可以看到它们都添加进来了。

我是在网上找高手们的资料，自己又尝试做的。希望高手指点。
