以前一直听说锣边，不知道具体意思，今天终于明白了，附图说明：

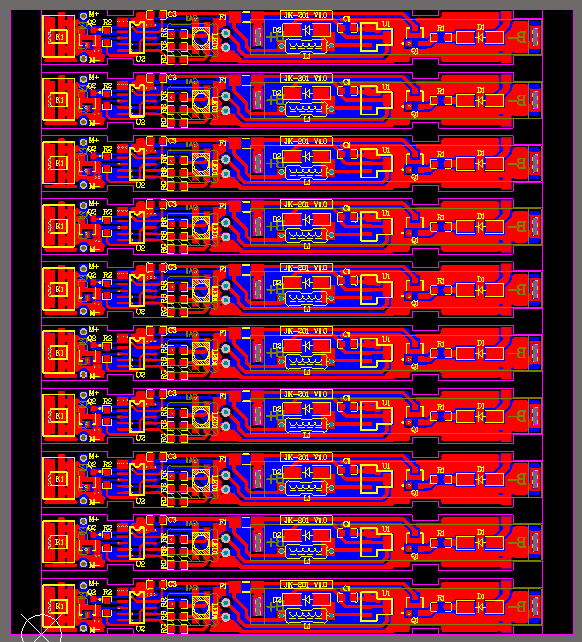

 拼好的板子，外围加5mm工艺边，板与板之间的部分就是要用电脑锣，锣空的部分！

这样拿到板子之后，掰掉两边的工艺边，板子就分离了！ O(∩_∩)O~

如果是拿去贴片的话，还要在工艺边上加Mark点（1mm的实心焊盘），距离板边距大于等于5mm...

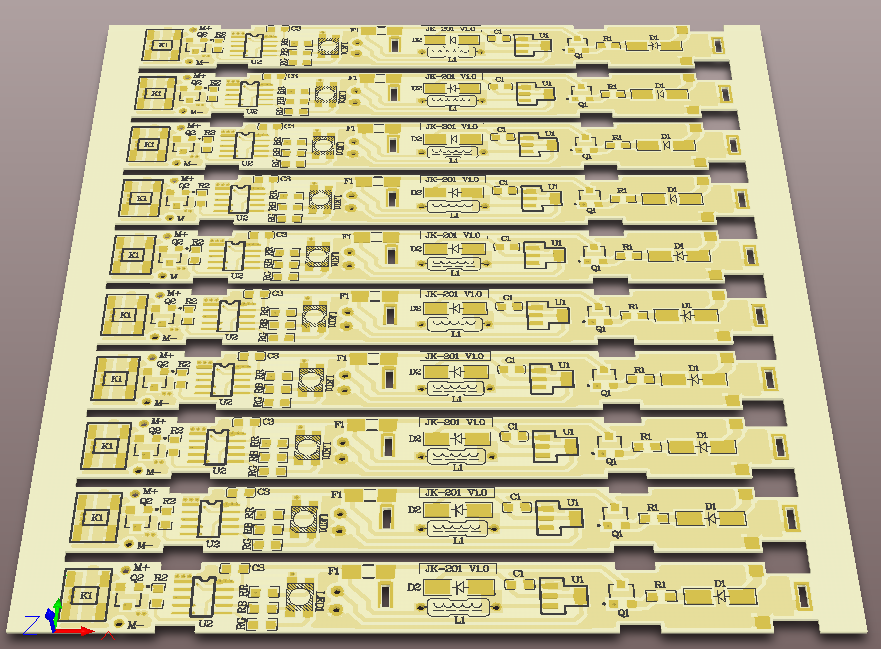

效果图如下：

转载于:https://www.cnblogs.com/zhangfan2014/p/4098991.html
