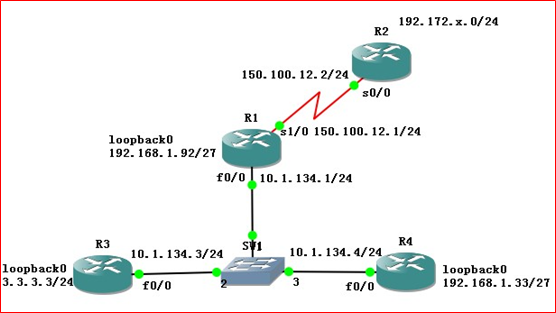

RIP大实验都是以大实验背景为基础，在其上进行的实验，拓扑图是相同的。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

1.         RIP大实验1：passive接口和单播更新：

1)        在R1、R3、R4上配置rip协议，R3和R4把10.0.0.0网段通告出去，R1把10.0.0.0和3.0.0.0网段通告出去：

R1(config-if)#router rip

R1(config-router)#net 10.0.0.0

R3(config)#router rip

R3(config-router)#net 10.0.0.0

R3(config-router)#net 3.0.0.0

R4(config)#router rip

R4(config-router)#net 10.0.0.0



2)        R1和R4上查看路由表信息：结果学习到3.0.0.0路由：

R1#sh ip rou rip

R    3.0.0.0/8 [120/1] via 10.1.134.3, 00:00:07, FastEthernet0/0

R4#show ip route rip

R    3.0.0.0/8 [120/1] via 10.1.134.3, 00:00:28, FastEthernet0/0



3)        实现R3不向R4通告路由更新，但是必须把路由通告给R1：

R3(config-router)#passive-interface f0/0   （被动接口：只接收更新不发送更新）



4)        在R1和R4上清路由表信息，重新查看路由表，不再学习到3.0.0.0路由：

R4#clear ip rou *

R4#sh ip rou rip



R4#              （R1同）



5)        在R3上单播给R1发单播更新包：让R1能学到，R4学不到：

R3(config-router)#neighbor 10.1.134.1



6)        再在R1、R4上查看：结果，R1能学到，R4学不到：

R1#sh ip rou ri

R    3.0.0.0/8 [120/1] via 10.1.134.3, 00:00:17, FastEthernet0/0



R4#sh ip rou rip



R4#
