软件仿真和硬件仿真

1、使用KEIL软件仿真

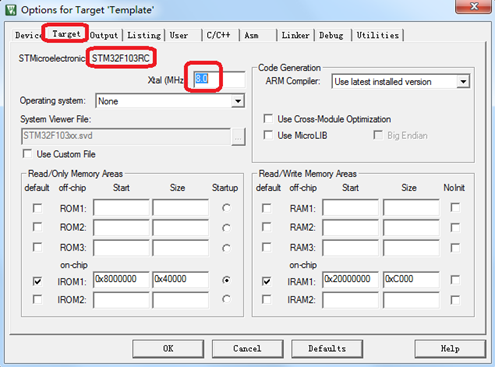

仿真前配置

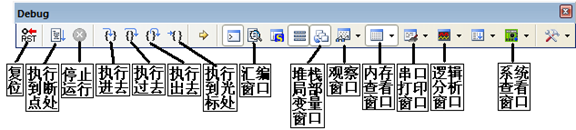

尤其要学会串口打印窗口以及局部变量观察这两个功能。可以通过右键选中所需变量，add to "watch 1"加入局部变量的观察。

拓展：（1）跑马灯实验的软件仿真--------------学会使用逻辑分析窗口

通过设置观测对应引脚高低电平的变化来仿真

点击那个示波器样子的debug工具栏，然后setup建立变量，注意观察类型要选bits，PORTX.Y（x为引脚字母，Y为引脚数字），如Mini板的PORTA.8对应led0,PORTD.2对应Led1.

然后运行仿真，就会有高低电平图案变化,可以根据图案测量出周期。

（2）IO口的观察

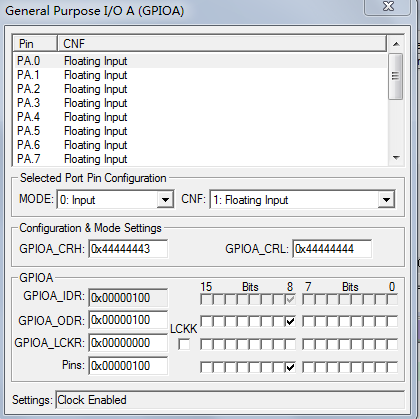

Peripheral—general purpose IO—gpiox

LED0=0（对应PORTA8）实质是设置相应的ODR寄存器的位为0，相应的位的勾没有。LED0=1时porta.8=1有勾。





2、硬件仿真（Jlink）

程序直接在芯片中执行，例程是通过串口调试助手观察现象的。
