MyBatis缓存结构

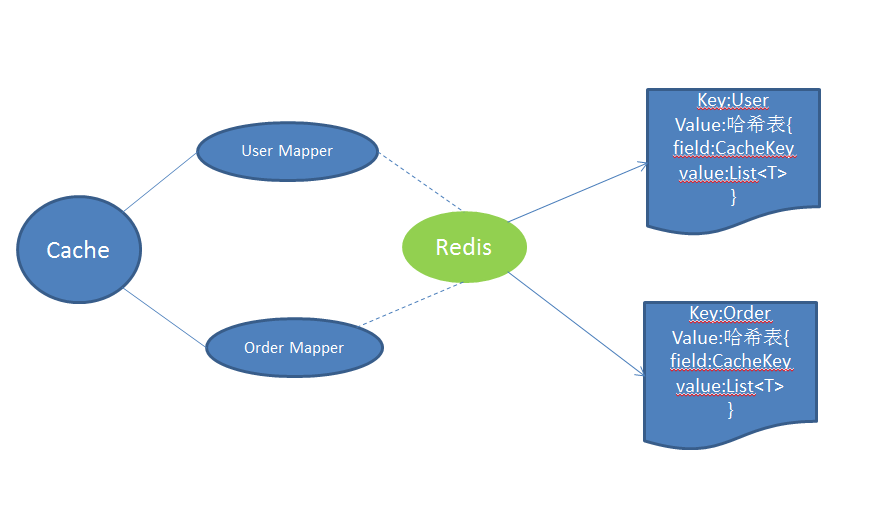

Mybatis Cache结构图：

CacheKey(statementId, sql, sqlParams,other)。
上图展示了Mybatis Cache的结构：
1）每个Mapper对应一块缓存存储
2）Redis缓存存储key为mapper名称，value为哈希表 (主要操作缓存方法为hset，hdel，del，访问api由jedis提供)

3，Mybatis缓存与insert/update/delete/query等crud方法的交互
1）执行query成功时，缓存会增加一条记录，比如UserMapper的queryUser结果，会存入一条field=CacheKey, value= queryUser结果集的记录到key为User的缓存块。
2）执行insert/update/delete方法时，会清理key为User的缓存块内容
3）当一个Mapper发生写操作时，实际的db数据可能发生变化，此时清理缓存是合理的，另一方面如果使用缓存，一张db表的操作都应在一个mapper当中，并且最好一一对应

对于Redis而言，实现这个逻辑比较易于实现，因为它本身支持value为HashMap的缓存结构。
