8-2 canvas专题-线条样式

学习要点

对第五章知识进行简单的回顾和总结
进一步讲解canvas绘图相关的知识点

第八章内容介绍

在第八章中我们将对以前的知识进行简单的回顾，着重对canvas绘图和简单动画做进一步讲解；
将对音频视频做进一步的讲解；
将介绍其他HTML5的新增功能比如拖放本地存储等。

线条样式

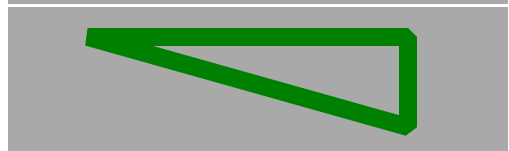

绘制直线，第五章知识简单回顾
lineWidth 设置或返回当前的线条宽度，单位为像素
lineCap 设置或返回线条的结束端点样式
1. butt 默认。向线条的每个末端添加平直的边缘。
2. round 向线条的每个末端添加圆形线帽。
3. square 向线条的每个末端添加正方形线帽。
  "round" 和 "square" 会使线条略微变长。
lineJoin 设置或返回两条线相交时，所创建的拐角类型
1. miter 默认。创建尖角。
2. bevel 创建斜角。
3. round 创建圆角。

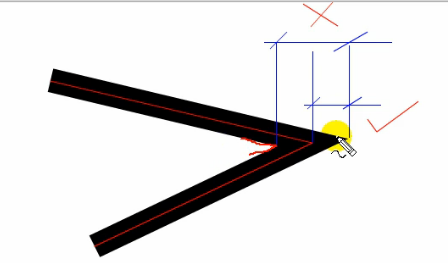

miterLimit 设置或返回最大斜接长度。
斜接长度指的是在两条线交汇处内角和外角之间的距离。该属性定义了斜连线长度和线条宽度的最大比率
1. 只有当 lineJoin 属性为 "miter" 时，miterLimit 才有效。
2. 边角的角度越小，斜接长度就会越大。为了避免斜接长度过长，我们可以使用 miterLimit 属性。
3. 如果斜接长度超过 miterLimit 的值，边角会以 lineJoin 的 "bevel" 类型来显示

 1 <!DOCTYPE html>
 2 <html lang="zh-cn">
 3 <head>
 4     <meta charset="UTF-8">
 5     <title>8-1</title>
 6 </head>
 7 <body>
 8     <canvas id="canvas" width="500" height="300" style="background: #A9A9A9">
 9         很抱歉，您的浏览器暂不支持HTML5的canvas
10     </canvas>
11     <canvas id="canvas2" width="500" height="300" style="background: #A9A9A9">
12         很抱歉，您的浏览器暂不支持HTML5的canvas
13     </canvas>
14     <canvas id="canvas3" width="500" height="300" style="background: #A9A9A9">
15         很抱歉，您的浏览器暂不支持HTML5的canvas
16     </canvas>
17     <script type="text/javascript">
18         var canvas=document.getElementById('canvas'); //获取canvas对象
19         var cxt=canvas.getContext('2d');  //设置2d绘图环境
20         //注：getContext是HTML5的内置对象，系统在其中封装了绘制基本图形的方法
21         cxt.lineWidth=8;
22         cxt.strokeStyle='green';
23         cxt.moveTo(30,30);
24         cxt.lineTo(400,30);
25         cxt.lineTo(400,150);
26         cxt.closePath()
27         cxt.stroke();
28     </script>
29     <script type="text/javascript">
30     //线帽(结束端点)
31         var canvas2=document.getElementById('canvas2');
32         var cxt2=canvas2.getContext('2d');
33         cxt2.lineWidth=28;
34         cxt2.beginPath();
35         cxt2.lineCap="butt";
36         cxt2.strokeStyle='orange';
37         cxt2.moveTo(30,30);
38         cxt2.lineTo(300,30);
39         cxt2.stroke();
40
41         cxt2.beginPath()
42         cxt2.lineCap="round";
43         cxt2.strokeStyle='green';
44         cxt2.moveTo(30,90);
45         cxt2.lineTo(300,90);
46         cxt2.stroke();
47
48         cxt2.beginPath();
49         cxt2.lineCap="square";
50         cxt2.strokeStyle='orange';
51         cxt2.moveTo(30,150);
52         cxt2.lineTo(300,150);
53         cxt2.stroke();
54
55     </script>
56     <script type="text/javascript">
57     //拐角类型
58         var canvas=document.getElementById('canvas3');
59         var cxt=canvas.getContext('2d');
60         cxt.lineWidth=18;
61         // cxt.lineJoin='miter'
62         // cxt.lineJoin='round'
63         cxt.lineJoin='bevel'
64         cxt.miterLimit=
65         cxt.strokeStyle='green';
66         cxt.moveTo(80,30);
67         cxt.lineTo(400,30);
68         cxt.lineTo(400,120);
69         cxt.closePath()
70         cxt.stroke();
71     </script>
72
73 </body>
74 </html>

矩形

rect(x,y,w,h) 创建矩形。
fillRect(x,y,w,h) 绘制"被填充"的矩形。
strokeRect(x,y,w,h) 绘制矩形（无填充）。

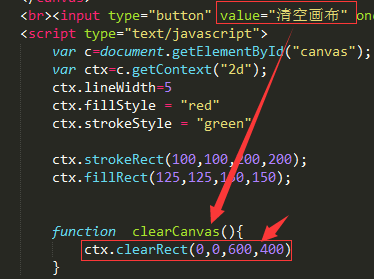

clearRect(x,y,w,h) 在给定的矩形内清除指定的像素。

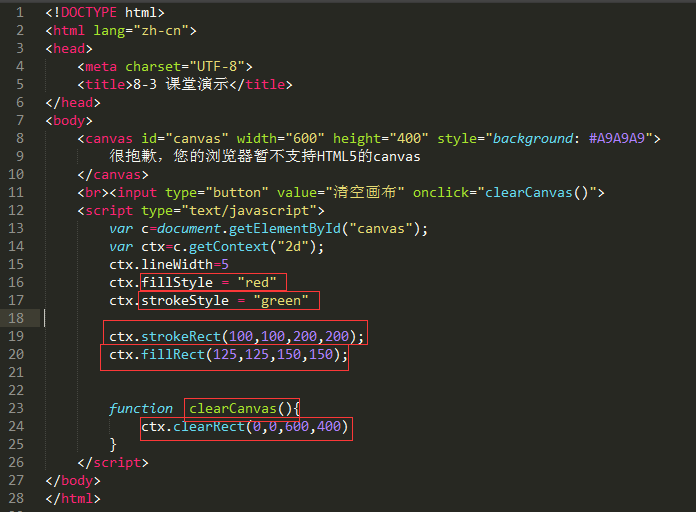

 1 <!DOCTYPE html>
 2 <html lang="zh-cn">
 3 <head>
 4     <meta charset="UTF-8">
 5     <title>8-3 课堂演示</title>
 6 </head>
 7 <body>
 8     <canvas id="canvas" width="600" height="400" style="background: #A9A9A9">
 9         很抱歉，您的浏览器暂不支持HTML5的canvas
10     </canvas>
11     <br><input type="button" value="清空画布" onclick="clearCanvas()">
12     <script type="text/javascript">
13         var c=document.getElementById("canvas");
14         var ctx=c.getContext("2d");
15         ctx.lineWidth=5
16         ctx.fillStyle = "red"
17         ctx.strokeStyle = "green"
18
19         ctx.strokeRect(100,100,200,200);
20         ctx.fillRect(125,125,150,150);
21
22
23         function  clearCanvas(){
24             ctx.clearRect(0,0,600,400)
25         }
26     </script>
27 </body>
28 </html>

颜色、样式和阴影

fillStyle 设置或返回用于填充绘画的颜色、渐变或模式
strokeStyle 设置或返回用于笔触的颜色、渐变或模式
阴影
1. shadowColor 设置或返回用于阴影的颜色
2. shadowBlur 设置或返回用于阴影的模糊级别
3. shadowOffsetX 设置或返回阴影距形状的水平距离
4. shadowOffsetY 设置或返回阴影距形状的垂直距离
渐变
1. createLinearGradient() 创建线性渐变（用在画布内容上）
2. createPattern() 在指定的方向上重复指定的元素
3. createRadialGradient() 创建放射状/环形的渐变（用在画布内容上）
4. addColorStop() 规定渐变对象中的颜色和停止位置

文本
